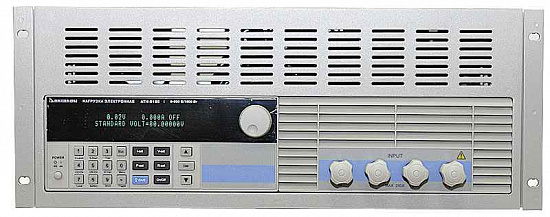

Описание прибора электронной нагрузки АТН-8185.
Программируемая электронная нагрузка: входное напряжение 0...500 В, входной ток 0...120 А, макс.мощность 1800 Вт, точность установки 0,03%. Режимы стабилизации: CC, CV, CW, CR, CC+CV, CR+CW. Измерение напряжения, тока, мощности; тестирование батарей; работа по списку; автоматическое тестирование. ВФД-дисплей. RS-232/USB, габаритные размеры 207х428х454 мм. Масса 32 кг
Номер в Госреестре СИ: 50595-12Гарантийный срок: 14 месяцев
Программируемая электронная нагрузка предназначена для работы в качестве нагрузки при испытании, настройке и регулировки блоков питания, усилителей, звуковоспроизводящей аппаратуры и других радиотехнических устройств с напряжением питания до 500 В, током нагрузки до 120 А, поглощаемая мощность до 1800 Вт.
Особенности электронной нагрузки АТН8185
- VFD-дисплей
- Режимы работы нагрузки: стабилизация напряжения CV, стабилизация тока CC, стабилизация сопротивления CR, стабилизация мощности CW, 2 комбинированных режима: CC+CV, CR+CW
- Защита по току, по напряжению, по мощности, от перегрева, от неправильной подключенной полярности
- Функция "мягкого" запуска
- Тестирование батарей
- Поддержка динамического тестирования с установкой нарастающего и спадающего фронта
- Поддержка внешнего запуска
- Компенсация падения напряжения
- Работа по спискам
- Управление по USB
Технические характеристики электронной нагрузки ATH-8185
| Входные параметры | ||
|---|---|---|
| Мощность | 1800 Вт | |
| Ток | 0...120 A | |
| Напряжение | 0...500 В | |
| CC режим | ||
| Диапазон | 0...12 A | 0...120 A |
| Разрешение | 1 мA | 10 мA |
| Точность | 0.05%уст.знач.+0.05%диап. | 0.1%уст.знач.+0.05%диап. |
| CV режим | ||
| Диапазон | 0.1...19.999 В | 0.1...500 В |
| Разрешение | 1 мВ | 10 мВ |
| Точность | 0.03%уст.знач.+0.02%диап. | 0.03%уст.знач.+0.02%диап. |
| CR режим | ||
| Диапазон | 0.03...10 кОм | 0.03...5 кОм |
| Разрешение | 16 бит | 16 бит |
| Точность | 0.1%уст.знач.+0.1%диап. | 0.1%уст.знач.+0.1%диап. |
| CW режим | ||
| Диапазон | 0...1800 Вт | 0...1800 Вт |
| Разрешение | 1 мВт | 10 мВт |
| Точность | 0.1%уст.знач.+0.1%диап. | 0.1%уст.знач.+0.1%диап. |
| Измерение напряжения | ||
| Напряжение | 0...19.999 В | 0...500 В |
| Разрешение | 1 мВ | 10 мВ |
| Точность | 0.015%уст.знач.+0.03%диап. | 0.015%уст.знач.+0.03%диап. |
| Измерение тока | ||
| Ток | 0...12 A | 0..120 A |
| Разрешение | 0.1 мА | 1 мA |
| Точность | 0.05%уст.знач.+0.05%диап. | 0.1%уст.знач.+0.1%диап. |
| Измерение мощности | ||
| Мощность | 100 Вт | 1800 Вт |
| Разрешение | 1 мВт | 10 мВт |
| Точность | 0.1%уст.знач.+0.1%диап. | 0.1%уст.знач.+0.1%диап. |
| Короткое замыкание | ||
| Ток (CC) | =13.2 A | = 132 A |
| Напряжение (CV) | 0 В | |
| Сопротивление (CR) | = 50 мОм | |
| Общие данные | ||
| Тестирование батарей | Напряжение батареи: 0.5...120 В; Макс. измеряемая емкость: 999 А•ч; Разрешение 0.1 мА | |
| Динамическое тестирование | Работа по спискам: переключение: 0...25 кГц; 2.5 A/мкс; T1&T2: 60 мкс-999 с; точность: +15% смещение+10% диап. | |
| "Мягкий" запуск; Время | 1 мс; 2 мс; 5 мс; 10 мс; 20 мс; 50 мс; 100 мс; 200 мс Точность: +15% смещение+10% диап. | |
| Размеры | 207х428х453.5 мм | |
| Масса | 31.6 кг | |
Комплект поставки АТН-8185
| № | Наименование | Количество |
|---|---|---|
| 1. | Электронная программируемая нагрузка АТН-8185 | 1 |
| 2. | Кабель питания | 1 |
| 3. | Руководство по эксплуатации | 1 |
Дополнительная комплектация:
- Преобразователь интерфейсов USB-RS232 AKTAKOM АСЕ-1633
- Программное обеспечение AELP Aktakom ElectronicLoadPro Программное обеспечение
