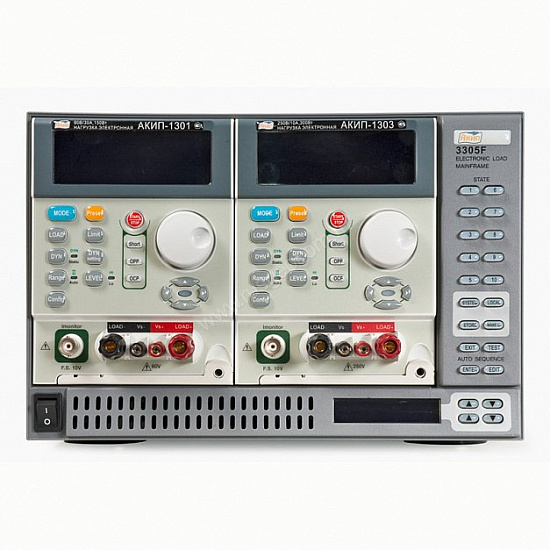

Name: Модуль нагрузок электронных программируемых АКИП-1301
Brand: АКИП
SKU: АКИП-1301
Price: 116655 RUB
Availability: OutOfStock

О товаре

Электронная нагрузка АКИП-1301 представляет собой такой вид измерительных средств, который используется для имитации нагрузки и тестирования первичных и вторичных источников электрического питания. Она не просто играет роль нагрузочного элемента, но и обеспечивает измерение основных показателей источников питания.

Принцип действия нагрузок основан на формировании сопротивления нагрузки путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов. Управление и контроль над режимами работы нагрузки осуществляет встроенный микроконтроллер.

АКИП-1301 предназначена для работы в составе шасси 3300F, 3302F или 3305F.

Технические характеристики

Номер в госреестре СИ	72839-18
Количество каналов	1
Входное напряжение (до), В	60
Входной ток, А	30
Мощность	150 Вт
Диапазон воспроизводимого сопротивления	0 ... 120 кОм
Режимы работы	CC, CV, CR, CP
Динамический режим работы	Да
Измерение постоянного напряжения (до), В	60
Измерение постоянного тока (до), А	30
Измерение мощности (до), Вт	150
Интерфейс	RS-232, GPIB, USB, LAN
Дисплей	Большой ЖК-индикатор
Гарантия (мес.)	12
Страна производитель	Китай
Габаритные размеры, мм	108х143х405
Вес нетто, кг	3.5

Описание модуля электронных программируемых нагрузок АКИП-1301

АКИП-1301 предназначена для работы в составе шасси 3300F, 3302F или 3305F.

Отличительные особенности:

Модульная электронная нагрузка постоянного тока;
Ток до 30 А;
Напряжение до 60 В;
Мощность до 150 Вт;
Одновременная индикация I/ U/ P (4,5 разр.);
4-проводная схема подключения;
Режимы работы: постоянный ток/ постоянное напряжение и постоянное сопротивление;
Масса 3,5 кг;
Для работы требуется: шасси 3302F (на 1 модуль)/ 3305F (на 2 модуля)/ 3300F (на 4 модуля);
Интерфейсы шасси (опции): RS-232, КОП, USB, LAN (только взамен; 1 слот расширения).

Технические характеристики электронной нагрузки АКИП-1301

Параметр	Значения
Входные параметры
Напряжение на нагрузке	60 В
Ток в нагрузке	30 А
Потребляемая мощность	150 Вт
Ркжим постоянного напряжения
Диапазон установки	0...60 В
Погрешность установки	±(0,1%Uуст+0,1%Uконечн)
Дискретность установки	0,016 В
Режим постоянного сопротивления
Диапазон установки (Ом)	0,1067...2 2...7500
Погрешность установки	±(0,2%Rуст+0,1%Rконечн)
Дискретность установки	0,533 мОм
Режим постоянного тока, статический режим
Диапазон установки	0...3 / 30 А
Погрешность установки	±(0,2%Iуст+0,2%Iконечн)
Дискретность установки	0,8 / 8 мА
Режим постоянного тока, динамический режим
Диапазон периода переключения нагрузки	50 мкс...10 с
Дискретность установки	10 мкс/ 1 мс
Диапазон скорости (изменения силы тока)	2-125 мА/мкс (20 мА-1,25 А/мкс)
Погрешность	±5% при времени 10 мкс
Режим постоянной мощности
Диапазон установки	150 Вт
Погрешность установки	±(0,5%Pуст+0,5%Pконечн)
Дискретность установки	0,04 Вт
Измерение напряжения
Диапазон (разрешение)	0…15 В / 60В (0,001 / 0,002В)
Погрешность измерения	±(0,05%Uизм+0,05%Uконечн)
Измерение тока
Диапазон (разрешение)	0...3 / 30 А (1 мА /10 мА)
Погрешность измерения	±(0,2%Iизм+0,2%Iконечн)
Общие характеристики
Интерфейс шасси	RS-232 (КОП – опция)
Габаритные размеры	108 x 143 x 405 мм
Масса	3,5 кг

Комплект поставки модульной нагрузки АКИП-1301

№	Наименование	Количество
1	Модуль электронных программируемых нагрузок АКИП-1301	1
2	Руководство по эксплуатации	1
