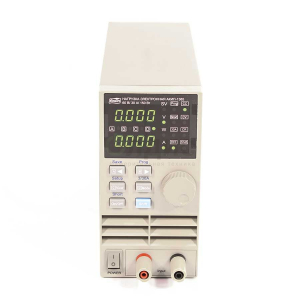

Описание модульной программируемой электронной нагрузки постоянного тока АКИП-1385
АКИП-1385 представляет собой программируемую электронную нагрузку постоянного тока.
Отличительные особенности:
- Входные параметры: пост. напряжение до 60 В, ток до 30 А, мощность до 150 Вт;
- Режимы работы нагрузки: постоянное напряжение (CV), постоянный ток (СС), постоянное сопротивление (CR);
- Защита от перегрузки по току (ОСР), по мощности (OPP), от перенапряжения (OVP);
- Высокое разрешение 10 мВ/ 1 мА;
- Функция имитации короткого замыкания;
- Контрастный светодиодный дисплей;
- Внутренняя память (запись/вызов профилей настроек): 160 ячеек;
- Функция пошагового программирования.
Технические характеристики электронной нагрузки АКИП-1385
| Параметр
| Значение |
|---|
| Входные параметры
|
| Напряжение на нагрузке (максимальное)
| 60 В
|
| Ток в нагрузке
| 1 мА…30 А
|
| Мощность
| 150 Вт
|
| Режим стабилизации напряжения (CV) |
| Диапазон установки
| 0,1...60 В
|
| Дискретность установки
| 10 мВ
|
| Погрешность установки
| ±(0,05%∙Uуст + 0,1%∙Uконечн)
|
| Режим стабилизации силы тока (СС) |
| Диапазон установки
| 0…3 / 30 А
|
| Дискретность установки
| 1 / 10 мА
|
| Погрешность установки
| ±(0,1%∙Iуст + 0,1%∙Iконечн) / ±(0,1%∙Iуст + 0,15%∙Iконечн)
|
| Режим постоянного сопротивления (CR) |
| Диапазон установки
| 0,1 Ом … 4 кОм
|
| Дискретность установки
| 0,001 / 0,01 / 0,1 / 1 Ом
|
| Погрешность установки
| ±(1% ∙ Rуст + 0,8% ∙ Rконечн)
|
| Измерение напряжения |
| Диапазон (разрешение)
| 0…10 / 60В (1 / 10 мВ)
|
| Погрешность измерения
| ±(0,05%*Uизм+0,1%*Uконечн)
|
| Измерение силы тока |
| Диапазон (разрешение)
| 0…3/ 30 А (1/ 10 мА)
|
| Погрешность измерения
| ±(0,1%*Iизм+0,1%*Iконечн) / ±(0,1%*Iизм+0,15%*Iконечн)
|
| Измерение мощности |
| Диапазон (разрешение)
| 0…250 Вт (1/ 10/ 100 мВ)
|
| Погрешность измерения
| ±(0,2%*Pизм+0,2%*Pконечн)
|
| Общие характеристики |
| Программирование
| 2…100 шагов (длительность шага 0,4 с…25 с)
|
| Габаритные размеры
| 88 x 175 x 282 мм
|
| Масса
| 3,5 кг
|
Комплект поставки АКИП-1385
| №
| Наименование
| Количество |
|---|
| 1
| Модульная программируемая электронная нагрузка постоянного тока АКИП-1385
| 1
|
| 2
| Кабель питания
| 1
|
| 3
| Инструкция по эксплуатации
| 1
|
