О товаре
АКИП-1366А - серия программируемых электронных нагрузок постоянного тока.
Нагрузка АКИП-1366А-150-1800 обеспечивает 5 основных режимов работы: стабилизация напряжения (CV), стабилизация силы тока (CC), стабилизация электрического сопротивления (CR), стабилизация электрической мощности (CP), динамический режим работы с регулируемой скоростью нарастания нагрузки (DYNAMIC CC) и измерение тока коротко замыкания.
Позволяет комбинировать основные режимы: стабилизации тока + напряжения (CC + CV), стабилизация напряжения + сопротивления (CV+CR/CR-LED), стабилизации сопротивления + тока (CR + СС), стабилизация мощности + тока (CP+CC).

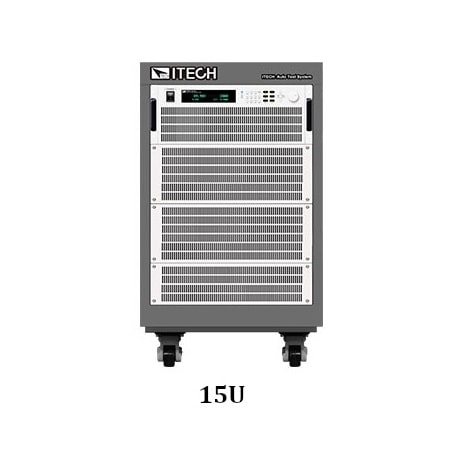

Вариант исполнения нагрузки АКИП-1366А-150-1800: моноблок в стойке, высота 15U.
Технические характеристики
| Количество каналов |
1 |
| Входное напряжение (до), В |
150 |
| Входной ток, А |
1800 |
| Мощность |
18 кВт |
| Диапазон воспроизводимого сопротивления |
0 ... 10 Ом |
| Режимы работы |
CC, CV, CR, CP, CC+CV, CV+CR, CR+CC, CP+CC |
| Динамический режим работы |
Да |
| Измерение постоянного напряжения (до), В |
18 |
| Измерение постоянного тока (до), А |
180 |
| Измерение мощности (до), Вт |
18000 |
| Интерфейс |
RS-232, USB, GPIB, LAN |
| Дисплей |
Яркий контрастный вакуумно-флуоресцентный дисплей |
| Гарантия (мес.) |
12 |
| Страна производитель |
Китай |
Описание программируемой электронной нагрузки АКИП-1366А-150-1800:
АКИП-1366А - новая серия программируемых электронных нагрузок постоянного тока.
Нагрузка АКИП-1366А-150-1800 обеспечивает 5 основных режимов работы: стабилизация напряжения (CV), стабилизация силы тока (CC), стабилизация электрического сопротивления (CR), стабилизация электрической мощности (CP), динамический режим работы с регулируемой скоростью нарастания нагрузки (DYNAMIC CC) и измерение тока коротко замыкания.
Позволяет комбинировать основные режимы: стабилизации тока + напряжения (CC + CV), стабилизация напряжения + сопротивления (CV+CR/CR-LED), стабилизации сопротивления + тока (CR + СС), стабилизация мощности + тока (CP+CC).
Вариант исполнения нагрузки АКИП-1366А-150-1800: моноблок в стойке, высота 15U.
Отличительные особенности:
- Режимы работы нагрузки: постоянное напряжение (CV), постоянный ток (СС), постоянное сопротивление (CR), постоянная мощность (CP), динамический режим (DYNAMIC CC);
- Возможность параллельного подключения для увеличения мощности (максимальная мощность 384 кВт, до 9 нагрузок с одинаковым максимальным напряжением, работа в режиме CV);
- Защита от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP) и от переполюсовки;
- Функции тестирования батарей и имитации короткого замыкания;
- Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме);
- Яркий контрастный вакуумно-флуоресцентный дисплей;
- 4-х проводная схема подключения;
- Удаленное управление запуском;
- Внутренняя память (запись/вызов профилей настроек): 100 ячеек;
- Интеллектуальная система охлаждения;
- Интерфейсы: LAN, USB, RS232, GPIB, аналоговый.
Технические характеристики:
| Параметры
| АКИП-1366А-1200-720
| АКИП-1366Е-1200-720
|
| Напряжение на нагрузке
| 0…1200 В
|
| Ток в нагрузке
| 0...72 А
| 0...720 А
|
| Мощность
| 18 кВт
|
| Минимальное рабочее напряжение
| 1,2 В / 72 А
| 12 В / 720 А
|
| Диапазон установки
| 0,1…120 В
| 0,1...1200 В
|
| Погрешность установки
| плюс-минус (0,05% х Uуст + 0,05% х UПРЕД)
|
| Дискретность установки
| 10 мВ
| 100 мВ
|
| Диапазоны установки
| 0…72 А
| 0…720 А
|
| Погрешность установки
| плюс-минус (0,05% х Iуст + 0,1% х IПРЕД)
|
| Дискретность установки
| 1 мА
| 10 мА
|
| Диапазоны установки
| 0,02…10 Ом
| 10 Ом…7,5 кОм
|
| Погрешность установки
| плюс-минус (0,01% х Rуст + 0,08 См)
| плюс-минус (0,01% х Rуст + 0,0008 См)
|
| Дискретность установки
| 16 бит
|
| Диапазон установки
| 0…18 кВт
|
| Погрешность установки
| плюс-минус (0,2% х Pуст + 0,2% х PПРЕД)
|
| Дискретность установки
| 1 Вт
|
| Скорость нарастания тока
| 0,001…0,69 А/мкс
| 0,01…9 А/мкс
|
| Диапазон (разрешение)
| 0…120 В (10 мВ)
| 0…1200 В (100 мВ)
|
| Погрешность измерения
| плюс-минус (0,025% х UИЗМ + 0,025 х UПРЕД)
|
| Диапазон (разрешение)
| 0…72 А (1 мА)
| 0…720 А (10 мА)
|
| Погрешность измерения
| плюс-минус (0,05% х IИЗМ + 0,1% х IПРЕД)
|
| Диапазон (разрешение)
| 0…18 кВт (1 Вт)
|
| Погрешность измерения
| плюс-минус (0,2% х PИЗМ + 0,2% х PПРЕД)
|
| От перегрузки по мощности
| 18,1 кВт
|
| От перегрузки по току
| 75,6 А
| 756 А
|
| От перенапряжения
| 1250 В
|
| От перегрева
| 85 °C
|
| Ток (CC)
| 75,6 А
| 756 А
|
| Напряжение (CV)
| 0 В
| 0 В
|
| Сопротивление (CR)
| 17 мОм
|
| Входной импеданс
| 533 кОм
|
| Габаритные размеры
| стойка 15U
|
Комплект поставки:
| №
| Наименование
| Количество
|
| 1
| Нагрузка электронная программируемая АКИП-1366А-150-1800
| 1
|
