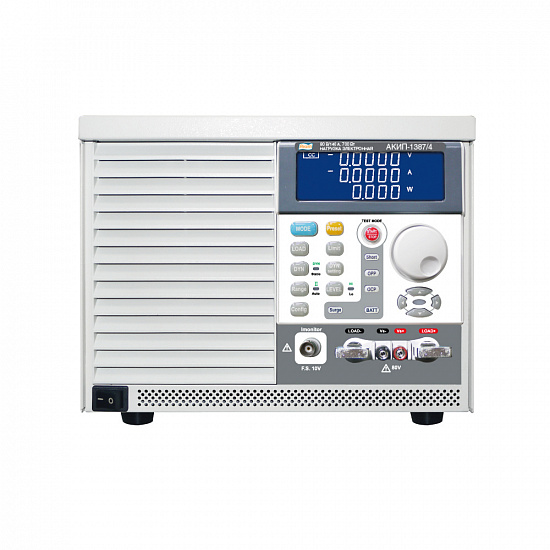

Описание программируемой электронной нагрузки АКИП-1387/4:
Серия АКИП-1387 имеет 5-разрядный цифровой индикатор для отображения значение напряжения, тока и мощности с высокой точностью. Пользователи могут одновременно контролировать данные параметры тестируемого устройства.
Для облегчения оценки способности тестируемого устройства выдерживать перегрузку по току, нагрузки серии АКИП-1387 предоставляют возможность выполнять испытания с добавлением импульсного тока, который может имитировать скачок тока при ”горячем подключении”. Используя встроенную функцию тестирования разряда батареи, можно задавать условия, при которых будет выполнена остановка разряда в соответствии с требованиями к тестируемому устройству, включая установку значения конечного напряжения разряда (Вбатт), емкости разряда (Ач, Втч) и остановка по заданному времени (таймер).
В соответствии с требованиями тестирования безопасности источников питания, электронные нагрузки серии АКИП-1387 не только обеспечивает имитацию КЗ, но также обеспечивают функцию автоматического тестирования защиты от перегрузки по току и мощности тестируемого устройства. Полученные результаты в ходе данных тестов помогут подтвердить соответствие тестируемого устройства стандартам безопасности.
В дополнение к функции выдачи формы сигнала с нагрузки на осциллограф через соединитель BNC-типа Imonitor, нагрузки серии АКИП-1387 обеспечивают полный спектр защит: от перенапряжения, перегрузки по току, по мощности и перегрева. Функция обнаружения обратной полярности, поможет защитить нагрузку от переполюсовки при подключении, а возможность задавать полярность в меню прибора, обеспечивает корректность отображения измеренных данных с тестируемого устройства.
Отличительные особенности:
- Входные параметры нагрузки: постоянное напряжение до 80/ 500 В,
максимальный ток до 140 А (в зависимости от модели), мощность до 250/
350/ 700 Вт
- Режимы работы: постоянное напряжение (CV), постоянный ток (CC),
постоянное сопротивление (CR), постоянная мощность (CP) и
динамический
- Тест на имитацию КЗ с установкой времени длительности теста.
- Функция автоматического тестирования защиты от перегрузки по току / по
мощности.
- Функция тестирования батареи на разряд.
- Имитация бросков (импульсов) тока при ”горячем” подключении.
- Функция допускового контроля GO/NG
- Высокая точность и разрешение (индикатор 5 разрядов)
- Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по
напряжению (OVP), по мощности (OPP), от пониженного напряжения
(UVP), от переполюсовки (REV) с индикацией полярности
- Интерфейсы USB, RS-232
Технические характеристики электронной нагрузки АКИП-1387/4:
Параметры | Значения |
---|---|
Максимальная мощность | 700 Вт |
Кол-во каналов | 1 |
Максимальное напряжение | 80 В |
Максимальный ток | 140А |
Тип нагрузки | Постоянного тока |
Режимы работы | CC, CV, CR, CP |
Динамический режим | да |
Форм фактор | Моноблок |
ДУ (Интерфейс) | RS-232, USB |
Масса (кг) | 10,3 кг |
Габариты | 205 х 231 х 480 мм |
