О товаре
АКИП-1326 представляет собой программируемую электронную нагрузку, предназначенную для использования в качестве меры сопротивления при испытании, настройке и регулировке блоков питания усилителей звуковоспроизводящей аппаратуры, и других радиотехнических устройств.
Принцип действия электронной нагрузки основан на формировании сопротивления нагрузки путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов.
Технические характеристики
| Номер в госреестре СИ |
57756-14 |
| Количество каналов |
1 |
| Входное напряжение (до), В |
500 |
| Входной ток, А |
24 |
| Мощность |
3.6 кВт |
| Диапазон воспроизводимого сопротивления |
0 ... 1.5 МОм |
| Режимы работы |
CC, CV, CR, CP |
| Динамический режим работы |
Да |
| Измерение постоянного напряжения (до), В |
600 |
| Измерение постоянного тока (до), А |
24 |
| Измерение мощности (до), Вт |
3600 |
| Интерфейс |
RS-232, USB, GPIB, LAN |
| Дисплей |
Большой ЖК-индикатор |
| Гарантия (мес.) |
12 |
| Страна производитель |
Китай |
| Габаритные размеры, мм |
354х440х445 |
| Вес нетто, кг |
47 |

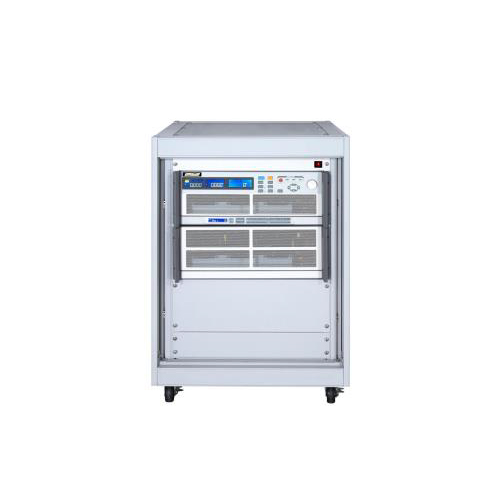

Описание программируемой электронной нагрузки АКИП-1326
АКИП-1326 представляет собой программируемую электронную нагрузку, предназначенную для использования в качестве меры сопротивления при испытании, настройке и регулировке блоков питания усилителей звуковоспроизводящей аппаратуры, и других радиотехнических устройств.
Принцип действия электронной нагрузки основан на формировании сопротивления нагрузки путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов.
Отличительные особенности:
- Входные параметры нагрузки: постоянное напряжение до 500 В, ток до 24 А, мощность до 3600 Вт;
- 5 режимов работы нагрузки: постоянное напряжение, постоянный ток, постоянное сопротивление, постоянная мощность, динамический режим работы с регулируемой скоростью нарастания нагрузки (50 мкс …10 с);
- Большой ЖК-индикатор: одновременное отображение тока, напряжения, мощности (V/ A/ W - 5 разрядов);
- Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме);
- 4-х проводная схема подключения;
- Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP);
- Внутренняя память 150 ячеек (профили состояний);
- Интерфейс (опции): RS232, LAN, GPIB, USB (только взамен);
- Нагрузки монтируются в подкатной шкаф U15.
Технические характеристики электронной нагрузки АКИП-1326
| Параметр
| Значение
|
Входные параметры
|
| Напряжение в нагрузке
| 300 В
|
| Ток в нагрузке
| 4 А
|
| Потребляемая мощность
| 300 Вт
|
| Режим постоянного тока (0 ... 70 Гц)
|
| Диапазон установки
| 0 ... 2/4 А в диапазоне частот 40-70 Гц и постоянный ток
|
| Дискретность установки
| 0,5 мА / 1 мА
|
| Режим постоянного сопротивления (0 ... 70 Гц)
|
| Диапазон установки
| 7,5 Ом ... 30/120 кОм в диапазоне частот 0 ... 70 Гц
|
| Дискретность установки
| 0,008 Ом / 0,03 Ом
|
| Измерение напряжения
|
| Диапазон
| 0 ... 300 В
|
| Разрешение
| 0,01 В
|
| Измерение тока
|
| Диапазон
| 0 ... 4 А
|
| Разрешение
| 0,001 А
|
| Измерение мощности
|
| Диапазон
| 0 ... 300 Вт
|
| Разрешение
| 0,1 Вт
|
| Погрешность измерения
|
| Погрешность измерения тока и напряжения
| ± (0,5%*Хизм + 0,5%*Хпред)
|
| Общие характеристики
|
| Габаритные размеры
| 108 х 143 х 405 мм
|
| Масса
| 3.5 кг
|
Комплект поставки модульной электронной нагрузки АКИП-1326
| №
| Наименование
| Количество
|
| 1
| Электронная программируемая нагрузка АКИП-1326
| 1 - шт.
|
| 2
| Инструкция по эксплуатации
| 1 - шт.
|
