АКИП-1328 Нагрузка электронная программируемая

0 отзывов

Артикул: АКИП-1328

Код товара: 312361

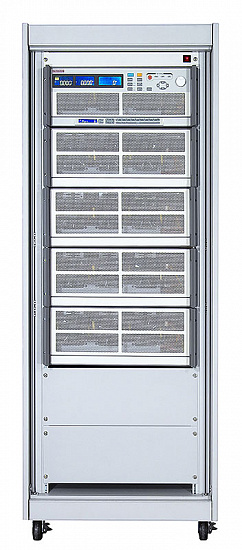

Нагрузка электронная программируемая АКИП-1328_1
Посмотрите со всех сторон в 3D
Госреестр
Нагрузка электронная программируемая АКИП-1328_1
АКИП
АКИП
Официальный дилер
Официальный дилер

Компания Олдис является представителем производителя, а это значит что товар:

  • Сертифицирован;
  • Оригинальный;
  • Соответствует стандартам.
Характеристики
  • Номер в госреестре СИ — 57756-14
  • Количество каналов — 1
  • Входное напряжение (до), В — 500
  • Входной ток, А — 60
Все характеристики Подробное описание
По запросу
Проверьте срок действия поверки
Затрудняетесь в выборе?

Закажите звонок от нашего специалиста

Дмитрий Иванов
Дмитрий Иванов Эксперт по измерительному оборудованию с опытом более 10 лет

О товаре

АКИП-1328 представляет собой программируемую электронную нагрузку, предназначенную для использования в качестве меры сопротивления при испытании, настройке и регулировке блоков питания усилителей звуковоспроизводящей аппаратуры, и других радиотехнических устройств.

Принцип действия электронной нагрузки основан на формировании сопротивления нагрузки путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов.

Технические характеристики

Номер в госреестре СИ 57756-14
Количество каналов 1
Входное напряжение (до), В 500
Входной ток, А 60
Мощность 9 кВт
Диапазон воспроизводимого сопротивления 0 ... 600 кОм
Режимы работы CC, CV, CR, CP
Динамический режим работы Да
Измерение постоянного напряжения (до), В 600
Измерение постоянного тока (до), А 60
Измерение мощности (до), Вт 9000
Интерфейс RS-232, USB, GPIB, LAN
Дисплей Большой ЖК-индикатор
Гарантия (мес.) 12
Страна производитель Китай
Габаритные размеры, мм 885х440х445
Вес нетто, кг 118

Описание программируемой электронной нагрузки АКИП-1328

АКИП-1328 представляет собой программируемую электронную нагрузку, предназначенную для использования в качестве меры сопротивления при испытании, настройке и регулировке блоков питания усилителей звуковоспроизводящей аппаратуры, и других радиотехнических устройств.

Принцип действия электронной нагрузки основан на формировании сопротивления нагрузки путем коммутации матрицы транзисторов, работающих в режиме управляемых резисторов.

Отличительные особенности:

  • Входные параметры нагрузки: постоянное напряжение до 500 В, ток до 60 А, мощность до 9000 Вт;
  • 5 режимов работы нагрузки: постоянное напряжение, постоянный ток, постоянное сопротивление, постоянная мощность, динамический режим работы с регулируемой скоростью нарастания нагрузки (50 мкс …10 с);
  • Большой ЖК-индикатор: одновременное отображение тока, напряжения, мощности (V/ A/ W - 5 разрядов);
  • Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме);
  • 4-х проводная схема подключения;
  • Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP);
  • Внутренняя память 150 ячеек (профили состояний);
  • Интерфейс (опции): RS232, LAN, GPIB, USB (только взамен);
  • Нагрузки монтируются в подкатной шкаф U30.

Технические характеристики электронной нагрузки АКИП-1328

Параметр Значение
ВХОДНЫЕ ПАРАМЕТРЫ
Напряжение на нагрузке 500 В
Ток в нагрузке 60 А
Мощность 9000 Вт
Минимальный Uвх при максимальном токе 4В (при 60 А)
РЕЖИМ СТАБИЛИЗАЦИИ НАПРЯЖЕНИЯ
Диапазон установки 0...60 В/0...500 В
Погрешность установки ±(0,05%* Uуст +0,05%* Uконечн)
Дискретность установки 1 мВ/ 10 мВ
РЕЖИМ СТАБИЛИЗАЦИИ ЭЛЕКТРИЧЕСКОГО СОПРОТИВЛЕНИЯ
Диапазоны установки 0,1666 Ом - 10 Ом - 600 кОм
Дискретность установки 0,1666 мОм / 0,0016 мСм
Погрешность установки ±(0,2 %* Rуст +0,2 %* Rконечн)
РЕЖИМ СТАБИЛИЗАЦИИ СИЛЫ ТОКА, СТАТИЧЕСКИЙ РЕЖИМ
Диапазоны установки 0...6 / 60 А
Дискретность установки 0,1 / 1 мА
Погрешность установки ±(0,1 %* Iуст +0,2 %* Iконечн)
РЕЖИМ СТАБИЛИЗАЦИИ ЭЛЕКТРИЧЕСКОЙ МОЩНОСТИ
Диапазоны установки 900/ 9000 Вт
Дискретность установки 15/150 мВт
Погрешность установки ±(0,5%* Pуст +0,5%* Pконечн)
РЕЖИМ СТАБИЛИЗАЦИИ СИЛЫ ТОКА, ДИНАМИЧЕСКИЙ РЕЖИМ
Диапазон периода переключения нагрузки 50 мкс – 9,999 мс/ 99,99 мс/999,9 мс/9999 мс
Дискретность установки периода 0,001 мс/ 0,01 мс/ 0,1 мс / 1 мс
Погрешность ±(0,005%*Уст.знач. + ед.мл.разр.)
Диапазон скорости изменения силы тока 4,8 мА - 0,3 А/мкс
48 мА - 3 А/мкс
Разрешение 8 бит
Погрешность установленой скорости изменения силы тока ±(5 % *Уст.знач. + 10 мкс)
Минимальное время нарастания 20 мкс
ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ
Диапазон измерения 0 – 60 В / 600 В
Разрешение 0,001 мВ / 0,01 мВ
Погрешность ±(0,025%*Uизм +0,025%*Uконечн)
ИЗМЕРЕНИЕ СИЛЫ ТОКА
Диапазон измерения 0...6 / 0 А
Разрешение 0,1/ 1 мА
Погрешность измерения ±(0,1 %*Iизм +0,1 %*Iконечн)
ИЗМЕРЕНИЕ МОЩНОСТИ
Пределы измерения 900/ 9000 Вт
Разрешение 0,1 Вт
Погрешность ±(0,125 %*Pизм +0,125 %*Pконечн)
ПРОГРАММИРОВАНИЕ
Последовательность F1~9 (16 шагов в каждой последовательности)
T1/ T2 (время переключения) 0,1 с ~ 9,9 с / повторение 9999 раз
Внешнее управление 0 ~ 10 В (постоянная) для режима постоянного тока
Тест Годен/Не Годен Напряжение/ Ток/ Мощность
ОБЩИЕ ДАННЫЕ
Интерфейс опционально: RS-232, USB, GPIB, LAN
Состав нагрузки 5 блоков (U30)
Потребляемая мощность 500 Вт
Габаритные размеры (мм) 885 x 440 x 445
Масса 118 кг

Комплект поставки модульной электронной нагрузки АКИП-1328

№ Наименование Количество
1 Программируемая электронная нагрузка АКИП-1328 1 - шт.
2 Инструкция по эксплуатации 1 - шт.

Дополнительная комплектация АКИП-1328:

  • LAN (330XF) - съемный модуль интерфейса LAN для 3300F, 3305F, 3302F;
  • USB (330XF) - съемный модуль интерфейс USB для 3300F, 3305F, 3302F;
  • GPIB (330XF) - съемный модуль интерфейса GPIB для 3300F, 3305F, 3302F;
  • RS-232 (330XF) - съемный модуль интерфейса RS-232 для 3300F, 3305F, 3302F.
Преимущества
  • Входные параметры нагрузки: постоянное напряжение до 500 В, ток до 60 А, мощность до 9000 Вт
  • 5 режимов работы нагрузки: постоянное напряжение, постоянный ток, постоянное сопротивление, постоянная мощность, динамический режим работы с регулируемой скоростью нарастания нагрузки (50 мкс …10 с)
  • Большой ЖК-индикатор: одновременное отображение тока, напряжения, мощности (V/ A/ W - 5 разрядов)
  • Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме)
  • 4-х проводная схема подключения
  • Режим защиты от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP)
  • Внутренняя память 150 ячеек (профили состояний)
  • Интерфейс (опции): RS232, LAN, GPIB, USB (только взамен)
  • Нагрузки монтируются в подкатной шкаф U30
