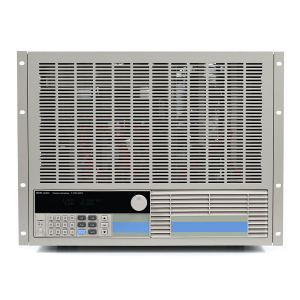

Описание программируемой электронной нагрузки АКИП-1384/6
АКИП-1384/6 представляет собой программируемую электронную нагрузку, предназначенную для формирования электрического сопротивления с одновременным измерением входных величин (напряжения и силы постоянного тока, электрической мощности постоянного тока). Нагрузка предстваляет собой лабораторный прибор настольного исполнения с возможностью установки в приборную стойку.
Принцип действия электронной нагрузки основан на формировании электрического сопротивления переменной величины, значение которого изменяется в соответствии с измеренными значениями напряжения и силы постоянного тока на входе нагрузок и выбранными режимами работы.
Нагрузки обеспечивают работу в режимах стабилизации силы постоянного тока, стабилизации напряжения постоянного тока, стабилизации мощности постоянного тока и стабилизации электрического сопротивления.
Отличительные особенности:
- Входные параметры: пост. напряжение до 120 В, ток до 360 А, мощность до 4500 Вт;
- Режимы работы нагрузки: постоянное напряжение (CV), постоянный ток (СС), постоянное сопротивление (CR), постоянная мощность (CP), динамический режим (до 25 кГц), LED режим (тест устройств питания с/д);
- Защита от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP) и от переполюсовки;
- Высокая скорость (до 50 кГц) и разрешение измерений (1 мВ/ 0,1 мА);
- Встроенный генератор импульсов для работы в непрерывном, импульсном и переходном режимах;
- Функции тестирования батарей и имитации короткого замыкания;
- Дискретная установка входных параметров (непосредственный набор на клавиатуре или в пошаговом режиме);
- Интерфейс внешнего аналогового управления и контроля;
- Яркий контрастный вакуумно-флуоресцентный дисплей;
- 4-х проводная схема подключения;
- Внутренняя память (запись/вызов профилей настроек): 100 ячеек;
- Интеллектуальная система охлаждения;
- Интерфейсы: RS-232, USB, GPIB.
Технические характеристики электронной нагрузки АКИП-1384/6
Параметр | Значение | ||
---|---|---|---|
Входные параметры | |||
Напряжение на нагрузке | 0…120 В | ||
Ток в нагрузке | 0…360 А | ||
Мощность | 4500 Вт | ||
Режим постоянного напряжения (CV) | |||
Диапазон установки | 0…18/ 120 В | ||
Погрешность установки | ±(0,025%∙Uуст + 0,05%∙Uконечн) | ||
Дискретность установки | 1/ 10 мВ | ||
Режим постоянного тока (CС) | |||
Диапазон установки | 0…36/ 0…360 А | ||
Погрешность установки | ±(0,05%∙Iуст + 0,1%∙Iконечн) | ||
Дискретность установки | 1 / 10 мА | ||
Режим постоянного сопротивлнеия (CR) | |||
Диапазон установки | 0,01 (от 0,03 Ом для АКИП-1384/7)…10 Ом/ 10 Ом…7,5 кОм | ||
Погрешность установки | ±(0,01% ∙ Rуст + 0,08% ∙ Rконечн) в диапазоне 0,01…10 Ом; ±(0,01% ∙ Rуст + 0,0008% ∙ Rконечн) в диапазоне 10 Ом…7,5 кОм | ||
Дискретность установки | 16 бит | ||
Режим постоянной мощности (CP) | |||
Диапазон установки | 0…4500 Вт | ||
Погрешность установки | ±(0,2% ∙ Pуст + 0,2% ∙ Pконечн) | ||
Дискретность установки | 100 мВт | ||
Измерение напряжения | |||
Диапазон (разрешение) | 0…18 В (1 мВ)/ 0…120 В (10 мВ) | ||
Погрешность измерения | ±(0,025% ∙ Uизм+0,025% ∙ Uконечн) | ||
Измерение тока | |||
Диапазон (разрешение) | 0…36 А (1 мА)/ 360 А (10 мА) | ||
Погрешность измерения | ±(0,05%∙Iуст + 0,05%∙Iконечн) | ||
Измерение мощности | |||
Диапазон (разрешение) | 0…4500 Вт (10 мВт) | ||
Погрешность измерения | ±(0,2%∙Ризм+0,2%∙Рконечн) | ||
Общие характеристики | |||
Напряжение питания | 110/ 220 В, 50 Гц | ||
Габаритные размеры | 830 х 730 х 750 мм | ||
Масса | 84 кг |
Комплект поставки модульной электронной нагрузки АКИП-1384/6
№ | Наименование | Количество |
---|---|---|
1 | Модульная программируемая электронная нагрузка постоянного тока АКИП-1384/6 | 1 |
