АКИП-1386 Нагрузка электронная программируемая

0 отзывов

Артикул: АКИП-1386

Код товара: 312391

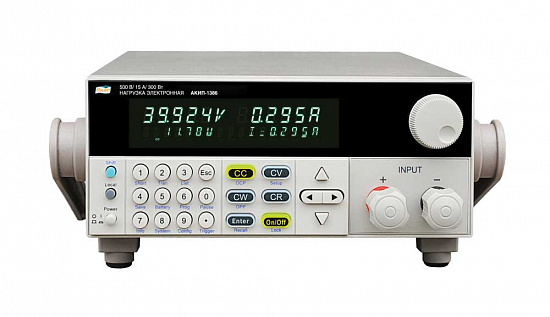

Нагрузка электронная программируемая АКИП-1386_1
Посмотрите со всех сторон в 3D
Госреестр
Нагрузка электронная программируемая АКИП-1386_1
АКИП
АКИП
Официальный дилер
Официальный дилер

Компания Олдис является представителем производителя, а это значит что товар:

  • Сертифицирован;
  • Оригинальный;
  • Соответствует стандартам.
Характеристики
  • Номер в госреестре СИ — 73142-18
  • Количество каналов — 1
  • Входное напряжение (до), В — 500
  • Входной ток, А — 15
Все характеристики Подробное описание
201 210 ₽ с НДС 22%
Аксессуары и расходники
Проверьте срок действия поверки
Затрудняетесь в выборе?

Закажите звонок от нашего специалиста

Дмитрий Иванов
Дмитрий Иванов Эксперт по измерительному оборудованию с опытом более 10 лет

О товаре

АКИП-1386 представляет собой программируемую электронную нагрузку, предназначенную для формирования электрического сопротивления с одновременным измерением входных величин (напряжения и силы постоянного тока, электрической мощности постоянного тока). Нагрузка предстваляет собой лабораторный прибор настольного исполнения с возможностью установки в приборную стойку.

Принцип действия электронной нагрузки основан на формировании электрического сопротивления переменной величины, значение которого изменяется в соответствии с измеренными значениями напряжения и силы постоянного тока на входе нагрузок и выбранными режимами работы.

Нагрузки обеспечивают работу в режимах стабилизации силы постоянного тока, стабилизации напряжения постоянного тока, стабилизации мощности постоянного тока и стабилизации электрического сопротивления.

Технические характеристики

Номер в госреестре СИ 73142-18
Количество каналов 1
Входное напряжение (до), В 500
Входной ток, А 15
Мощность 300 Вт
Диапазон воспроизводимого сопротивления 0 ... 7.5 кОм
Режимы работы CC, CV, CR, CP, LED
Динамический режим работы Да
Измерение постоянного напряжения (до), В 500
Измерение постоянного тока (до), А 15
Измерение мощности (до), Вт 300
Интерфейс RS-232, GPIB, USB
Дисплей Яркий контрастный вакуумно-флуоресцентный дисплей
Гарантия (мес.) 12
Страна производитель Китай
Габаритные размеры, мм 215х88х355
Вес нетто, кг 4.5

Описание программируемой электронной нагрузки АКИП-1386

АКИП-1386 представляет собой программируемую электронную нагрузку, предназначенную для формирования электрического сопротивления с одновременным измерением входных величин (напряжения и силы постоянного тока, электрической мощности постоянного тока). Нагрузка предстваляет собой лабораторный прибор настольного исполнения с возможностью установки в приборную стойку.

Принцип действия электронной нагрузки основан на формировании электрического сопротивления переменной величины, значение которого изменяется в соответствии с измеренными значениями напряжения и силы постоянного тока на входе нагрузок и выбранными режимами работы.

Нагрузки обеспечивают работу в режимах стабилизации силы постоянного тока, стабилизации напряжения постоянного тока, стабилизации мощности постоянного тока и стабилизации электрического сопротивления.

Отличительные особенности:

  • Входные параметры: пост. напряжение до 500 В, ток до 15 А, мощность до 300 Вт;
  • Режимы работы нагрузки: постоянное напряжение (CV), постоянный ток (СС), постоянное сопр отивление (CR), постоянная мощность (CP), динамический режим, LED режим (тест устройств питания с/д);
  • Защита от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP) и от переполюсовки;
  • Имитация диммера (выход ШИМ);
  • Функция измерения максимального и пикового значений тока для тестирования LED-драйверов;
  • Встроенный генератор импульсов для работы в непрерывном, импульсном и переходном режимах;
  • Функции тестирования батарей и имитации короткого замыкания;
  • Дискретная установка входных параметров (непосредственны й набор на клавиатуре или в пошаговом режиме);
  • Яркий контрастный вакуумно-флуоресцентный дисплей;
  • 4-х проводная схема подключения;
  • Удаленное управление запуском;
  • Внутренняя память (запись/вызов профилей настроек): 100 ячеек;
  • Интеллект уальная система охлаждения;
  • Встроенные интерфейсы: RS-232, USB, GPIB.

Технические характеристики электронной нагрузки АКИП-1386

Параметр Значение
Входные параметры
Напряжение на нагрузке (макс.) 500 В
Ток в нагрузке 15 А
Мощность 300 Вт
Режим постоянного напряжения (CV)
Диапазон установки 0 ... 500 В
Погрешность установки ±(0,0005 х Uуст + 0,0005 х UПРЕД)
Дискретность установки 10 мВ
Режим постоянного тока (СС)
Диапазоны установки 0...3/15 А
Погрешность установки ±(0,0005 % х Iуст + 0,001% х IПРЕД) в диапазоне 0...3 А;
± (0,0005 % х Iуст + 0,0005 % х IПРЕД) в диапазоне 0...15 А;
Дискретность установки 0,1 / 1 мА
Режим постоянного сопротивления (CR)
Диапазоны установки 0,3...300 Ом при [0...100 В/ 0...15 А] ;
8 Ом...7,5 кОм при [0... 500 В/ 0...3 А]
Погрешность установки ±(0,002 х Rуст + 0,01 См ) в диапазоне 0,3...300 Ом;
±(0,0002 х Rуст + 0,001 См) в диапазоне 8 Ом ...7,5 кОм
Дискретность установки 16 бит
Режим постоянный мощности (CP)
Диапазоны установки 0 ...30 0 Вт
Погрешность установки ±(0,002 х Pуст + 0,002 х PПРЕД)
Дискретность установки 100 мВт
Режим постоянного тока, динамический режим
Диапазон периода переключения нагрузки 20 мкс...3600 с
Погрешность установки 1 мкс
Диапазон скорости нарастания силы тока 0,0001... 1,5 А/мкс в зависимости от диапазона и модели
Режим LED
Предел напряжения Vo 100 В 500 В
Диапазон сопротивления Rd 0,08...30 Ом 1,8...1600 Ом
Погрешность установки Rd ±(0,0005 х Rуст + 0,001 х RПРЕД) ±(0,0005 х Rуст + 0,0005 х RПРЕД)
Имитация димера (ШИМ)
Выходное напряжение 10 В
Частота 20 Гц...2 кГц
Скважность 10...100%
Режим тестирования аккумулятойных батарей
Входное напряжение 0,1 ...120/ 150 В (в зависимости от модели)
Максимальная емкость батареи 999,999 А*ч
Разрешение 1 мА
Время теста 1...99999 с
Измерение напряжения
Диапазон (разрешение) 0...500 В (10 мВ)
Погрешность измерения ±(0,00025 х UИЗМ + 0,00025 х UПРЕД)
Измерение тока
Диапазон (разрешение) 0 ...3 А (0,01 мА) / 0... 15 А (0,1 мА)
Погрешность измерения ±(0,0005 х IИЗМ + 0,0005 х IПРЕД )
Измерение мощности
Диапазон (разрешение) 0... 300 Вт (10 мВт)
Погрешность измерения ±(0,002 х РИЗМ + 0,002 х РПРЕД )
Общие характеристики
Напряжение питания 110/220 В, 50 Гц
Габаритные размеры 215 х88 х355 мм (1/2*2U)
Масса 4,5 кг
Опции Панель для монтажа в 19" стойку IT-E151

Комплект поставки модульной электронной нагрузки АКИП-1386

№ Наименование Количество
1 Модульная программируемая электронная нагрузка постоянного тока АКИП-1386 1
2 Руководство по эксплуатации 1

Дополнительная комплектация для АКИП-1386:

  • IT-E151 - панель для монтажа в 19" стойку.
Преимущества
  • Защита от перегрева (OTP), перегрузки по току (ОСР), по напряжению (OVP), по мощности (OPP) и от переполюсовки
  • Имитация диммера (выход ШИМ)
  • Функция измерения максимального и пикового значений тока для тестирования LED-драйверов
  • Встроенный генератор импульсов для работы в непрерывном, импульсном и переходном режимах
  • Функции тестирования батарей и имитации короткого замыкания
  • Дискретная установка входных параметров (непосредственны й набор на клавиатуре или в пошаговом режиме)
  • Яркий контрастный вакуумно-флуоресцентный дисплей
  • 4-х проводная схема подключения
  • Удаленное управление запуском
  • Внутренняя память (запись/вызов профилей настроек): 100 ячеек
  • Интеллект уальная система охлаждения
  • Встроенные интерфейсы: RS-232, USB, GPIB
