О товаре

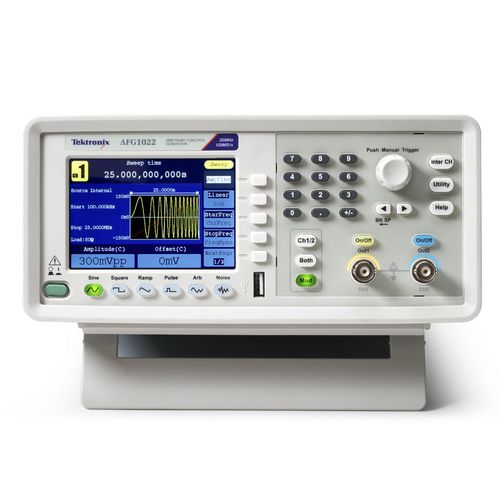

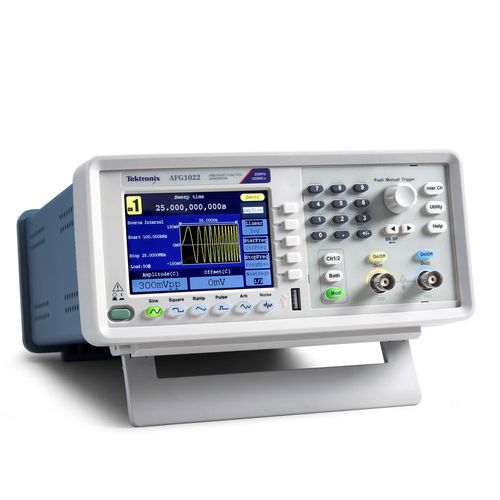

AFG1022 - функциональный генератор с двумя каналами. Предлагает 50 встроенных форм сигналов, а также имеет возможность формирования и сохранения пользовательских форм сигналов. Полоса генерации от 1 мкГц до 25 МГц для синусоидального сигнала и от 1 мкГц до 12,5 МГц для меандр/импульса. Имеется высокая стабильность частоты опорного генератора и интуитивно понятный пользовательский интерфейс. Дополнительные функции включают режимы свипирования, формирования пачек импульсов и модулированные сигналы. Компактные размеры и легкий вес делают его удобным в использовании.
Технические характеристики
| Номер в госреестре СИ |
63241-16 |
| Количество каналов |
2 |
| Диапазон рабочих частот |
0 ... 25 МГц |
| Частота дискретизации, Гвыб/сек |
0.125 |
| Максимальная длина записи |
8 K |
| Разрешение по частоте |
1 мкГц |
| Вертикальное разрешение (A/D), бит |
14 |
| Частотомер |
Встроенный, 200 МГц |
| Неравномерность АЧХ, дБ |
±0,3 |
| Форма сигнала |
Синусоидальный, прямоугольный, импульсный, пилообразный, шумовой и 45 часто используемых сигналов произвольной формы |
| Виды модуляции |
АМ, ЧМ, ФМ, ЧМн |
| Импульсный режим |
Да |
| Режим свипирования |
Да |
| Интерфейс |
USB |
| Дисплей |
цветной, 3,95" ЖКД, TFT (480 х 320) |
| Гарантия (мес.) |
36 |
| Страна производитель |
США |
| Габаритные размеры, мм |
235х110х295 |
| Вес нетто, кг |
3.4 |
писание генератора AFG1022:
Генератор сигналов произвольной формы и стандартных функций Tektronix AFG1022 обеспечивает великолепное соотношение цена-качество. Он имеет два канала, диапазон частот 25 МГц и амплитуду выходного сигнала до 10 Впик-пик.
Четыре режима работы, доступ к встроенному набору из 50 часто используемых сигналов и встроенный частотомер с диапазоном частот до 200 МГц отвечают большинству требований при тестировании и проведении научных экспериментов. 3,95-дюймовый цветной ЖК дисплей, клавиши быстрого доступа, USB интерфейс и компьютерное ПО обеспечивают интуитивно понятную настройку прибора.
Генератор AFG1022 совместим с бесплатным программным обеспечением ArbExpress, которое позволяет быстро и легко создавать и редактировать сложные сигналы на внешнем ПК. Файл с сигналом загружается в память генератора с помощью USB-накопителя.
Отличительные особенности генератора AFG1022:
- Более точные сигналы для более точных лабораторных результатов.
- Создание всех видов сигналов, необходимых в лаборатории.
- Удобство доступа пользователей при проведении экспериментов.
- Позволяет учащимся удобно контролировать и настраивать несколько приборов в лаборатории.
- Точное измерение частоты / периода / ширины импульса / рабочего цикла без автономного счетчика частоты.
Теxнические xарактеристики:
| Параметр
| Значение
|
| Количество каналов |
2 |
| Частотный диапазон ОТ |
1 мкГц |
| Частотный диапазон ДО |
25 МГц |
| Опорный генератор (погрешность установки частоты) |
±1x10-6 |
| Выходной уровень (минимум) |
1 мВпик-пик |
| Выходной уровень (максимум) |
10 Впик-пик |
| Выходной импеданс (Ом) |
50 |
| ЦАП (бит) |
14 |
| Память (СПФ) |
8 кБ |
| Виды модуляции |
АМ, ЧМ, ФМ, ЧМн |
| ГКЧ |
да |
| BURST Пакетный режим |
да |
| Экран (см, разрешение) |
ЖК, 480х320, 10 см |
Комплект поставки:
- Генератор AFG1022
- Кабель питания
- Кабель BNC
- Кабель USB
- CD диск с документацией
