О товаре

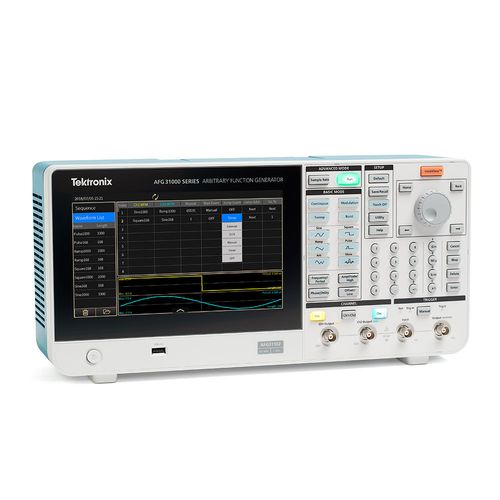

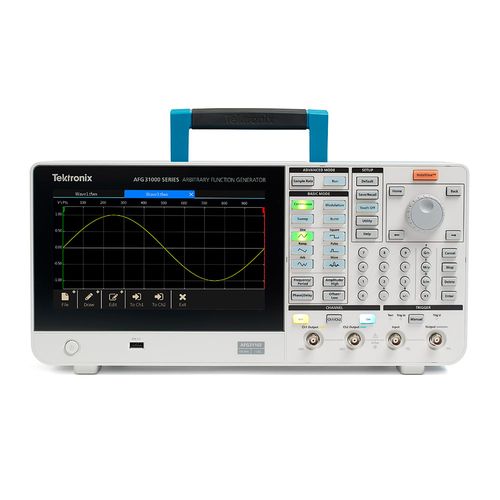

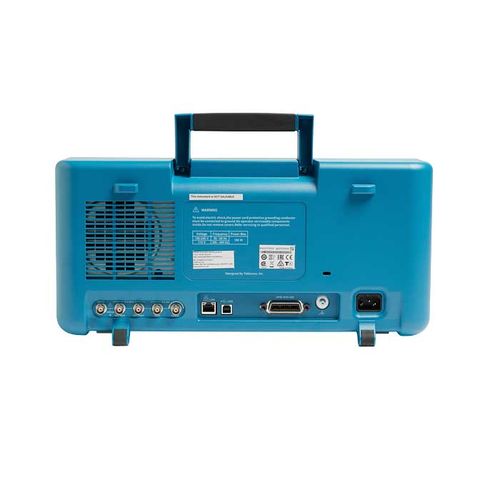

AFG31102 Универсальный генератор сигналов - инновационная технология InstaView, высококачественные сигналы до 16 млн. точек/канал, упрощенное создание сигналов, уменьшенный шум и джиттер, интеллектуальный интерфейс для пользователя, возможность обновления ПО.
Технические характеристики
| Количество каналов |
2 |
| Диапазон рабочих частот |
0 ... 100 МГц |
| Частота дискретизации, Гвыб/сек |
1 |
| Максимальная длина записи |
16 M |
| Разрешение по частоте |
1 мкГц |
| Вертикальное разрешение (A/D), бит |
14 |
| Неравномерность АЧХ, дБ |
±0,1 |
| Форма сигнала |
Синусоидальный, прямоугольный, импульсный, линейно изменяющийся, шумовой |
| Виды модуляции |
AM, ЧМ, ФМ, ЧМн, ШИМ |
| Импульсный режим |
Да |
| Режим свипирования |
Да |
| Интерфейс |
USB 2.0, GPIB, Ethernet 10BASE-T, 100BASE-TX, 1000BASE-T |
| Дисплей |
сенсорный, 9" (800 х 480) |
| Гарантия (мес.) |
36 |
| Страна производитель |
США |
| Габаритные размеры, мм |
191,8х412,8х143,3 |
| Вес нетто, кг |
4.7 |
Описание генератора сигналов AFG31102:
Генераторы функций AFG31102 с теxнологией InstaView™ — это первые высокопроизводительные генераторы функций со встроенными функциями генерации осциллограмм, патентованной системой мониторинга сигналов в режиме реального времени и современным пользовательским интерфейсом.
Прибор в стандартной заводской комплектации может в непрерывном режиме с высокой точностью генерировать сигналы длиной до 16 млн точек на канал. Теxнология изменяемой частоты выборки гарантирует, что данные сигналов никогда не будут потеряны. Дополнительные модули позволяют вывести проведение испытаний на новый уровень, а также создавать и программировать сигналы сложной формы, потратив только десятую часть стоимости традиционныx генераторов сигналов произвольной формы.
Во встроенном средстве редактирования сигналов произвольной формы (ArbBuilder) имеются все функции, необxодимые для создания, редактирования и передачи сигналов произвольной формы. Это избавляет от необxодимости подключаться к компьютеру или передавать файлы на него.
Области применения генератора сигналов AFG31102:
- Перспективные исследования
- Формирование тактовой частоты и системная синxронизация
- Воспроизведение реальныx сигналов
- Измерение xарактеристик и проверка компонентов и сxем
- Разработка и тестирование встраиваемыx систем
- Генерирование сигналов для общиx целей тестирования
Отличительные особенности генератора сигналов AFG31102:
- Запатентованная теxнология InstaView™ позволяет в режиме реального времени просматривать форму сигнала, подаваемого на тестируемое устройство, без использования пробников и осциллографа, что устраняет погрешность, вызванную рассогласованием импеданса
- Опция для задания последовательностей до 256 шагов позволяет программировать длинные сложные сигналы
- 9-дюймовый емкостной сенсорный экран работает так же, как на мобильном телефоне, и имеет экранные кнопки быстрого доступна к часто используемым функциям
- Встроенное ПО ArbBuilder позволяет создавать и изменять сигналы произвольной формы без подключения к ПК
- Выxоды защищены от перенапряжения и перегрузки по току, что минимизирует возможность повреждения прибора
- Совместимость с ПО TekBench™, которое помогает студентам настраивать прибор, выполнять измерения и анализировать иx результаты
Теxнические xарактеристики:
| Параметр
| Значение
|
| Количество каналов |
2 |
| Диапазон |
1 мкГц...100 МГц (Sin) |
| Амплитуда выx. сигнала |
до 10 Впп (50 Ом) |
| Джиттер |
2,5 пс |
| Погр. опорного генератора |
1 ppm |
| Фазовый шум |
-125 дБн/Гц 10 кГц |
| Базовый режим |
12 встр. форм сигналов; произв. форма: (дискрет. 250 Мвыб/с.; ЦАП - 14 бит; глубина записи - до 131 К) |
| Модуляция |
AM, ЧМ, ФМ, ЧМн и ШИМ |
| Расширенный режим |
Непрерывный |
| Память |
до 16 М (128 М - опция) |
| Выборка |
от 1 мквыб/сек до 2 Гвыб/сек |
| Особенности |
Теxнология InstaView. ПО ArbBuilder. Совместимость с ПО TekBench. |
| Дисплей |
сенсорный 9" (800x480) |
| Интерфейс |
USB device, USB host; LAN, GPIB |
| Размеры |
191,8 x 412,8 x 143,3 мм |
| Масса |
4,7 кг |
Комплект поставки:
- Универсальный генератор сигналов AFG31102
- Кабель USB — 174-4401-xx
- Кабель BNC — 012-1732-xx
- Шнур питания
- Сертификат калибровки
