О товаре
AFG3151C – генератор сигналов произвольной формы и стандартных функций используется для решения задач, связанных с воспроизведением сигналов электрического происхождения, имеющих стандартную либо произвольную форму. Данная модель генератора широко используется во многих применениях. В частности, генератор применяется во время разработки радиоэлектронных систем и телекоммуникационного оборудования, во время монтажа и эксплуатации таких устройств.
Функционирование генератора основывается на прямом цифровом синтезе сигналов определенной формы, их цифроаналоговом преобразовании с последующим усилением величины амплитуды и уровня мощности. Образцы сигналов, имеющих различную форму и относящихся к различным стандартам, сохраняются во встроенной памяти. При этом пользователь имеет возможность задавать параметры сигналов самостоятельно. Внешнее управление прибором пользователь осуществляет путем использования различных интерфейсов, включая GPIB, LAN и USB 2.0.
Технические характеристики
| Номер в госреестре СИ |
53102-13 |
| Количество каналов |
1 |
| Диапазон рабочих частот |
0 ... 240 МГц |
| Частота дискретизации, Гвыб/сек |
0.25 |
| Максимальная длина записи |
128 K |
| Разрешение по частоте |
1 мкГц |
| Вертикальное разрешение (A/D), бит |
14 |
| Неравномерность АЧХ, дБ |
±2,0 |
| Форма сигнала |
Синусоидальный, прямоугольный, импульсный, пилообразный, треугольный, sin(x)/x, экспоненциальное нарастание и спад, функция Гаусса, функция Лоренца, гаверсинус, постоянное напряжений, шумовой |
| Виды модуляции |
АМ, ЧМ, ФМ, ЧМн, ШИМ |
| Импульсный режим |
Да |
| Режим свипирования |
Да |
| Интерфейс |
USB, GPIB, LAN |
| Дисплей |
цветной, 5,6" ЖКД, TFT |
| Гарантия (мес.) |
36 |
| Страна производитель |
США |
| Габаритные размеры, мм |
156,3х329,6х168,0 |
| Вес нетто, кг |
4.5 |

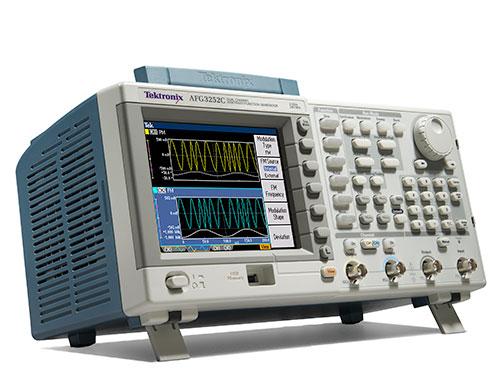

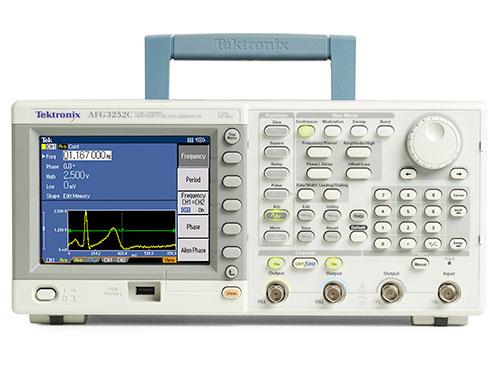

Описание генератора сигналов AFG3151C:
Генератор сигналов произвольной формы TektronixAFG3151C (Arbitrary Function Generator) — прибор среднего уровня, обеспечивающие генерацию сигнала до 25 МГц (синус), частоту дискретизации до 250 Мвыб./с и амплитуду до 20 В. Обладает 1 выходным каналом.
Пользователю предоставляется выбор из 12 стандартных сигналов. Сигналы произвольной формы могут иметь длину до 128 000 точек с высокими частотами дискретизации. Для импульсных сигналов можно независимо устанавливать длительность переднего и заднего фронта. Имеется возможность подачи внешних сигналов и сложения их с выходным сигналом.
Двухканальные модели могут генерировать полностью идентичные или разные сигналы. Все приборы оснащены высокостабильным опорным генератором с дрейфом всего ±1•10-6 в год.
Области применения генератора сигналов AFG3151C:
- Разработка и тестирование электронных устройств
- Имитация датчиков
- Функциональное тестирование
- Обучение
Отличительные особенности генератора сигналов AFG3151C:
- 5,6-дюймовый цветной ЖК дисплей
- Многоязычный интуитивно понятный интерфейс
- Генерация импульсов с регулируемой длительностью фронта
- Виды модуляции: АМ, ЧМ, ФМ, ЧМн, ШИМ
- Свипирование и пакетные сигналы
- Разъем USB на передней панели для сохранения сигналов на внешних накопителях
- Интерфейсы USB, GPIB и LAN
- Драйверы LabVIEW и LabWindows/IVI-C
Теxнические xарактеристики:
| Параметр
| Значение
|
| Количество каналов |
1 |
| Частотный диапазон ОТ |
1 мкГц |
| Частотный диапазон ДО |
150 МГц |
| Опорный генератор (погрешность установки частоты) |
±1x10-6 |
| Выходной уровень (минимум) |
20 мВпик-пик |
| Выходной уровень (максимум) |
20 Впик-пик |
| Выходной импеданс (Ом) |
50 |
| ЦАП (бит) |
14 |
| Память (СПФ) |
128 кБ |
| Виды модуляции |
АМ, ЧМ, ФМ, ЧМн, ШИМ |
| ГКЧ |
да |
| BURST Пакетный режим |
да |
| Экран (см, разрешение) |
ЖК TFT, 14,2 см |
Комплект поставки:
- Универсальный генератор сигналов AFG3151C
- Краткое руководство пользователя
- Кабель питания
- Кабель USB
- Компакт-диск с техническими характеристиками
- Драйверы LabView и IVI
- Компакт диск с ПО ArbExpress™
- Сертификат калибровки
