О товаре

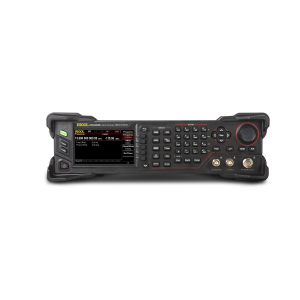

Высокочастотный генератор сигналов Rigol DSG3136B – старшая модель в линейке высокопроизводительных лабораторных устройств комбинированного типа, которая характеризуется отличным качеством выходного сигнала и гарантированной стабильностью параметров.
В базовом исполнении высокочастотный генератор сигналов реализует несколько вариантов свипирования и основные виды аналоговой модуляции – АМ, ЧМ и ФМ, с возможностью их одновременного синхронного задействования. С помощью соответствующих опций дополнительно становится доступна импульсная модуляция и режимы формирования импульсов и паттернов.
Технические характеристики
| Номер в госреестре СИ |
92225-24 |
| Количество каналов |
1 |
| Диапазон рабочих частот |
9 кГц ... 13.6 ГГц |
| Разрешение по частоте |
0,01 Гц |
| Неравномерность АЧХ, дБ |
±3 |
| Форма сигнала |
Синусоидальный, меандр |
| Виды модуляции |
АМ, ЧМ, ФМ, ИМ |
| Импульсный режим |
Да |
| Режим свипирования |
Да |
| Интерфейс |
USB-Host, USB-Device, LAN |
| Дисплей |
цветной, 4,3" ЖКД, TFT (480 х 272) |
| Страна производитель |
Китай |
| Габаритные размеры, мм |
364х112х420 |
| Вес нетто, кг |
8.03 |
Описание генератора сигнала DSG3136B:
Универсальный генератор сигналов DSG3136B обладает низким уровнем собственных шумов и высокой функциональностью. Генератор сигналов DSG3136B предлагает инженерам большое количество форм сигналов, в том числе псевдослучайные последовательности, сигнал RS-232, программируемые последовательности, а также различные виды модуляции 9 kHz to 6.5 GHz.
В генераторе сигналов DSG3136B применена инновационная технология поточечного формирования сигналов произвольной формы SiFi 2, которая позволяет восстанавливать сигнал без искажений и с большей точностью, чем в обычных генераторах. Также, эта технология позволила уменьшить влияние дискретизации и обеспечить малый джиттер.
Технические характеристики DSG3136B:
| Характеристики
| Значения
|
Диапазон частот
|
9 кГц ~ 13,6 ГГц
|
Разрешение
|
0,01 Гц
|
Скорость переключения
|
<10 мс (типичное)
|
Частотные диапазоны |
Частотные диапазоны
|
Значение частоты
|
N
|
1
2
3
4
5
6
7
|
f ≤ 227.5 МГц
227.5 МГц < f ≤455 МГц
455 МГц < f ≤ 910 МГц
910 МГц < f ≤ 1820 МГц
1820 МГц< f ≤ 3600 МГц
3600 МГц< f ≤ 6500 МГц
6500 МГц< f ≤ 13600 МГц |
0,25
0,125
0,25
0,5
1
2
4
|
Внутренний источник опорной частоты |
Частота опорного генератора
|
10 МГц
|
| Погрешность после калибровки |
<0,1 ppm
<10 ppb (с опцией OCXO-B08) |
Температурная стабильность (0°С ~ 50°С)
|
<1,0 ppm
<5 ppb (с опцией OCXO-B08)
|
Старение
|
<1 ppm / год
<30 ppb / год (с опцией OCXO-B08)
|
Выход внутреннего опорного генератора
|
Частота |
10 МГц |
| Уровень |
+5 дБ...10 дБ (типичное)
|
Выходной импеданс
|
50 Ом (номинальное)
|
Вход для внешнего опорного генератора
|
Частота |
10 МГц |
| Уровень |
0 дБ ...+10 дБ (типичное)
|
Входной импеданс
|
50 Ом (номинальное)
|
Максимальная девиация
|
±5 ppm |
