2-канальные генераторы сигналов произвольной формы GW1000 - универсальный инструмент отладки, разработки и настройки инженера-электронщика. Приборы позволяют подавать на тестируемое устройство периодические (до 250 МГц), импульсные или шумоподобные сигналы с амплитудой до 20В. Длина буферной памяти 1 или 10 МБ позволяет формировать длинные и сложные сигналы произвольной формы, а широкий набор встроенных аналоговых и цифровых модуляций – имитировать элементы современных телекоммуникационных сигналов.
- Максимальная частота выборки для формирования сигнала произвольной формы 500 МВыб/с или 1250 Мвыб/с (в зависимости от модели), 14 бит;
- Максимальная длина выборки для формирования сигнала произвольной формы 10 М или 1 М (в зависимости от модели);
- Неравномерность АЧХ синусоидального сигнала, от ±0,25дБ до ±1,5дБ в зависимости от модели и частоты сигнала;
- Относительный уровень гармоник синусоидального сигнала, дБ, от -65 дБ до -45 дБ в зависимости от модели и частоты сигнала;
- Фазовый шум ≤-110 дБн/Гц @ для 0 дБн/10 МГц с отстройкой 10 кГц;
- Встроенный 6 разрядный частотомер до 200 МГц с измерением частоты, периода, длины положительной полуволны, длины отрицательной полуволны, рабочего цикла;
- Выходной импеданс: 50 Ом или высокоомный (выбирается пользователем).
Внесен в Госреестр СИ РФ № 93231-24

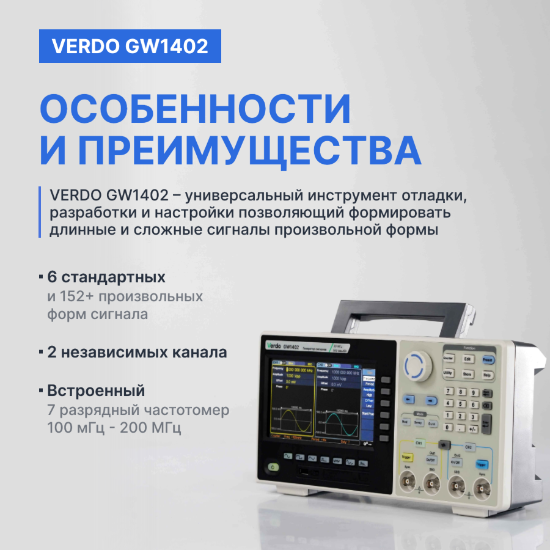

Широкие возможности для измерений:
- 2 независимых канала;
- Максимальная частота выходного сигнала (синус): от 30 до 250 МГц (в зависимости от модели);
- Минимальная длительность выходного импульсного сигнала от 12 до 18 нс (в зависимости от модели);
- Минимальная длительность фронта сигнала прямоугольной формы, 5 нс или 8 нс (в зависимости от модели);
- Минимальная частота выходного сигнала – 1 мкГц;
- Наилучшее разрешение по частоте 1 мкГц;
- Максимальная амплитуда выходного сигнала до 20 В/10 В (на высокоомной нагрузке /на 50 Ом);
- Диапазон максимального устанавливаемого смещения выходного сигнала по постоянному напряжению до ±9,999 В/±4,999 В (на высокоомной нагрузке /на 50 Ом);
Современный функционал и удобство для пользователя:
- Цветной графический ЖК дисплей 7" или 8" (800×480 или 800x600) в зависимости от модели;
- Вход /выход внешней синхронизации;
- Вход внешней модуляции;
- 6 стандартных и 152+ произвольных форм сигнала;
- Взаимодействие каналов: копия канала, синхронизация амплитуды, синхронизация по частоте, выравнивание по фазе;
- Режим генерации пакетов с внешним стробированием до 1 млн циклов;
- Режим качания частоты (линейный, логарифический, ступенчатый);
- Встроенные модуляции сигнала: AM, FM, PM, FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, PWM и дополнительно DSB-AM, QPSK, SUM для моделей GW14xx;
- Гармонический синтез сигнала (задание амплитуды и фазы каждой гармоники, формиру-ющей сигнал);
- Встроенный редактор сигналов произвольной формы с панели прибора;
- Встроенная экранная справочная система;
- USB-хост, USB-устройство, LAN с поддержкой SCPI, и LabVIEW.

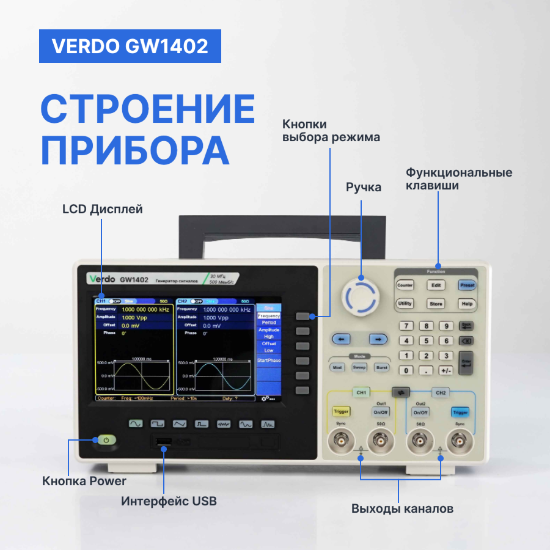

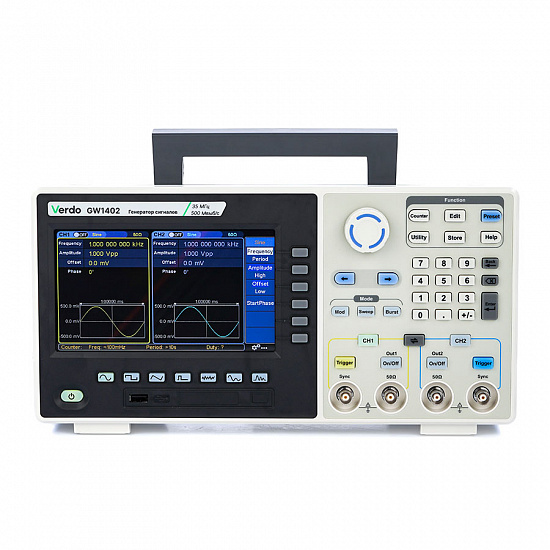

Внешний вид передней панели (на примере VERDO GW1500)
- Область отображения;
- Кнопки выбора меню;
- Кнопки выбора режима;
- Многофункциональная ручка;
- Кнопки направления;
- Функциональные кнопки;
- Числовая клавиатура;
- Клавиши управления каналом CH2;
- Выходной разъем CH2 Sync;
- Выходной Разъем CH2;
- Кнопка CH1⇔CH2;
- Выходной Разъем CH1;
- Выходной разъем CH1 Sync;
- Клавиши управления каналом CH1;
- Область выбора формы выходного сигнала;
- Интерфейс USB;
- Кнопка питания.

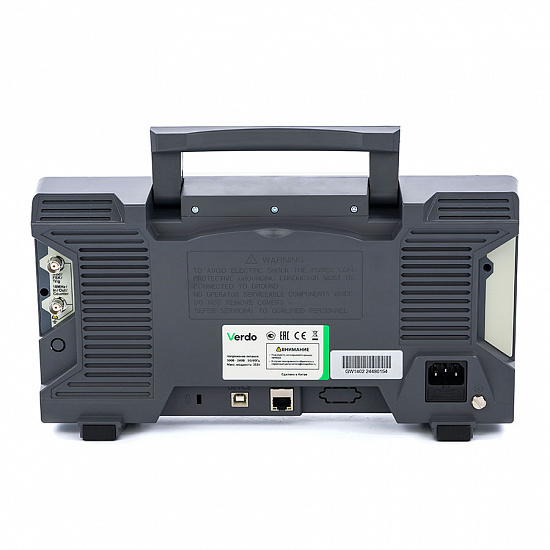

Задняя панель
- Выдвижная ручка;
- Вентиляционная решетка;
- Разъем сетевого питания;
- Блок предохранителей;
- Складные ножки;
- Разъем LAN;
- Интерфейс USB-device;
- Замковое отверстие для фиксации;
- Разъем 10MHz In/ Out/Counter (Вход/выход внешнего тактового сигнала, вход частотомера);
- Разъем Mod/ FSK/Trig (модуляция/внешняя синхронизация).
Мощный источник имитационных и тестовых сигналов для отладки, испытаний и измерений
Генераторы сигналов VERDO GW1000 представляют собой комбинацию функционального генератора со стандартными формами выходных сигналов (синус, меандр, импульс, пила), генератора шума и генератора сигналов произвольной формы, который в свою очередь снабжен 152 шаблонами формирования готовых сложных испытательных сигналов, встроенным экранным редактором сигналов и возможностью формировать свой сигнал по точкам, задаваемым пользователем из внешнего файла, который можно загрузить в прибор извне.
VERDO GW1000 хорошо подходит для создания сложных имитационных и измерительных систем. Генераторы имеют 2 независимых канала, каждый из которых снабжен синхровыходом, на котором в момент генерации возникает специальный сигнал, синхронизирующий временные отметки выходного сигнала генератора (старт/стоп) с элементами внешней измерительной системы по запуску. Совмещенный BNC разъем «10MHz In/Out/Counter» реализует возможность синхронизировать генератор с другими элементами измерительной системы по тактовой частоте. Разъем «Mod/FSK/Trig» реализует возможности подачи на генератор сигналов внешней модуляции, сигнала внешнего запуска.
Сигналы с быстрыми и медленными фронтами
В генераторах сигналов VERDO GW1000 имеется возможность подавать на тестируемое устройство сигналы с быстрыми фронтами, например, импульсные сигналы (с фронтами нарастания/спада от 7 нм) или прямоугольный меандр (фронт 5 нс для GW1500 или 8 нс для GW1400), что позволяет проанализировать поведение тестируемых устройств при работе с высокоскоростными сигналами и обнаружить паразитные отражения от критичных элементов печатного монтажа и разъемов. Настройки прибора позволяют отдельно устанавливать скорость нарастания и спада передних и задних фронтов выходного сигнала, что позволяет, например, тестировать настраиваемое устройство пологими фронтами для настройки гистерезоза входной передаточной характеристики и устранения эффекта «дребезга».
Шумоподобные сигналы
В генераторах сигналов VERDO GW1000 имеется возможность подавать на тестируемое устройство шумоподобные сигналы (гауссовый белый шум), что позволяет проанализировать поведение тестируемых устройств под воздействием шумовых помех.
Гармонический синтез
В генераторах сигналов VERDO GW1000 имеется возможность синтезировать сигнал из несущей и ее гармоник, задавая амплитуду несущей частоты и амплитуду, фазу и порядок ее гармоник, образующих итоговый сигнал.
Экранный редактор сигналов произвольной формы
В генераторах сигналов VERDO GW1000 имеется встроенный экранный редактор сигналов произвольной формы, позволяющий создать необходимый пользователю сигнал путем коррекции отдельных точек формы сигнала имеющегося образцового шаблона.
Сигналы произвольной формы
В генераторах сигналов VERDO GW1000 имеется широкий набор шаблонов встроенных сигналов произвольной формы (до 152 видов), обеспечивающий выбор необходимого испытательного или имитационного сигнала для большинства потенциальных потребностей инженера или ученого.
В приборе эти сигналы условно разбиты на несколько типов:
- Математические сигналы
- Тригонометрические
- Инженерные
- Медицинские
- Сигналы с модуляциями
- Оконные сигналы
- Стандартные
- Общего типа
Пользователь может выбрать подходящий для своей задачи входной сигнал и отладить свое устройство на его имитации, создаваемой VERDO GW1000.
ПО для формирования форм сигналов произвольной формы
В комплекте поставки VERDO GW1000 имеется программное обеспечение под Windows, позволяющее пользователю формировать необходимые формы на ПК, а затем загружать созданные формы сигналов на прибор через кабель USB, соединяющий ПК и генератор, или сохранив созданные формы сигналов на USB фланку и загрузив с нее форму сигнала в прибор через USB.
Режим качания
Для многих методик измерения или тестирования необходимых режим генератора с переменой частотой тестового сигнала. Такой режим «качания» (или развертки) есть в генераторах VERDO GW1000, в этом режиме генератор начинает свою работу на стартовой частоте и в течение заданного пользователем времени плавно (линейно или логарифмически) меняет свою частоту до конечного значения.
Такой режим удобен для построения частотных характеристик устройств или компонентов, например, AЧX или ФЧX.
Режим пакетной генерации
В генераторах сигналов VERDO GW1000 имеется удобный режим генерации пакетов сигналов.
Каждый пакет состоит из некоторого числа повторяющихся сигналов, которые можно задать как стандартную форму (1 период синуса, мемндра, пилы, прямоугольный импульс, шум), так и сигнал произвольной формы. Количество повторов сигнала в одном пакете пользовать может выбрать из ряда от 1 до 1 000 000, а также может установить режим бесконечного повтора. Кроме того, есть режим стробирования пакета, когда в пакет попадают сигналы в только разрешенный временный интервал, определяемый внешним импульсом. Период (или частоту) следования пакетов пользователь выбирает самостоятельно, также предусмотрен режим внешнего запуска пакета по входу внешней синхронизации.
Вместе с пакетом сигналов на разъем «Выход синхронизации» подается синхроимпульс, передний фронт которого совпадает с началом пакета, а задний – с его окончанием.
Сигналы с модуляцией
Генераторы сигналов GW1000 способны осуществлять модуляцию несущей сигнала различными типами модуляций, как аналоговой (AM, FM, PM, PWM, и дополнительно DSB-AM для моделей GW14xx), так и цифровой (FSK, 3FSK, 4FSK, PSK, OSK, ASK, BPSK, и дополнительно, QPSK для моделей GW14xx).
В генераторах GW1400 также есть режим модуляции SUM (суммирования), который позволяет сложить сигнал генератора с другим выбранным сигналом или внешним сигналом, который подается вход внешней модуляции прибора. Таким образом, например, можно сммитировать полезный сигнал с наложенным шумом.
Встроенный частотомер
Генераторы сигналов VERDO GW1000 снабжены встроенным 7-разрядным частотомером на 200 МГц с функциями измерения частоты, периода, длительности положительного и отрицательного импульса, рабочего цикла. Частотомер имеет отдельный вход BNC на задней панели прибора, совмещенный со входом/выходом тактовой частоты.
Базовые технические характеристики моделей
| Модель | GW1401 | GW1402 | GW1403 | GW1404 | GW1405 | GW1501 | GW1502 | GW1503 | GW1504 | GW1505 |
|---|
| Максимальная частота для основных форм сигналов, МГц, не менее |
| Синус | 30 | 35 | 60 | 80 | 100 | 80 | 100 | 160 | 200 | 250 |
| Прямоугольный | 15 | 15 | 30 | 30 | 30 | 30 | 40 | 50 | 50 | 50 |
| Импульсный | 15 | 15 | 25 | 25 | 25 | 25 | 25 | 25 | 25 | 25 |
| Пилообразный | 3 | 5 |
| Шумоподобный | 30 | 35 | 60 | 80 | 100 | 120 | 120 | 120 | 120 | 120 |
| Произвольной формы | 15 |
| Гармонический | 15 | 17,5 | 30 | 40 | 50 | 40 | 50 | 80 | 100 | 125 |
| Неравномерность АЧХ синусоидального сигнала, дБ, не более, в диапазонах частот: |
| до 10 МГц включ. | ±0,25 | ±0,3 |
| < 10 до 60 МГц | ±0,3 |
| < 60 до 100 МГц | – | ±0,5 |
| < 100 до 160 МГц | – | ±1,0 |
| < 160 до 250 МГц | – | ±1,5 |
| Относительный уровень гармоник синусоидального сигнала, дБ, не более, в диапазонах частот: |
| до 1 МГц включ. | –65 |
| < 1 до 10 МГц | –60 |
| < 10 до 60 МГц | –55 | –50 |
| < 60 до 100 МГц | – | –50 |
| < 100 до 120 МГц | – | –50 |
| <120 до 250 МГц | – | –45 |
| Диапазон установки амплитуды (от пика до пика), В, на нагрузку 50 Ом или высокоомую нагрузку в диапазонах частот: |
| до 25 МГц включ. | от 0,001 до 10 или от 0,002 до 20 | от 0,001 до 10 или от 0,002 до 20 |
| < 25 до 40 МГц | от 0,001 до 5 или от 0,002 до 10 |
| < 40 до 60 МГц | от 0,001 до 5 или от 0,002 до 10 |
| < 60 до 80 МГц | от 0,001 до 2,5 или от 0,002 до 5 |
| < 80 до 100 МГц | от 0,001 до 2,5 или от 0,002 до 5 |
| < 100 до 120 МГц | – |
| < 120 до 250 МГц | от 0,001 до 1 или от 0,002 до 2 |
| Постоянное напряжения смещения, В, на нагрузку 50 Ом или высокоомную нагрузку в диапазонах частот: |
| до 25 МГц включ | ±4,999 или ±9,999 | ±4,999 или ±9,999 |
| < 25 до 40 МГц | ±2,499 или ±4,998 |
| < 40 до 60 МГц | ±2,499 или ±4,998 |
| < 60 до 80 МГц | ±1,249 или ±2,499 |
| < 80 до 100 МГц | ±1,249 или ±2,499 |
| < 100 до 120 МГц | – |
| < 120 до 250 МГц | ±0,499 или ±0,999 |
| Коэффициент гармоник на частотах от 10 Гц до 20 кГц @1В | ≤0,08% |
| Длительность фронта сигнала прямоугольной формы, | ≤8,0 нс | ≤5,0 нс |
| Разрешение по частоте | 1 мкГц или ед. мл. разряда |
| Разрешение по напряжению, мВ | 1 мВ |
| Погрешности установки амплитуды, В | 0,01∙ UМ +0,001 |
| Погрешности установки напряжения смещения, В | ±(0,01∙|UСМ|+0,005∙ UМ+0,001) |
| Погрешность по частоте | ±2,0∙10–6 |
| дрейф частоты, (1год) | ±1,0∙10–6 |
Дополнительные характеристики форм сигнала
| Модель | GW1401, GW1402, GW1403, GW1404, GW1405 | GW1501, GW1502, GW1503, GW1504, GW1505 |
|---|
| Прямоугольный меандр |
| Джиттер (ср-квадр), типичное (1Vpp, 50Ω) | ≤5МГц: 2ppm + 300пс
>5МГц: 300пс | 300пс + 100ppm |
| Типичный выброс (100 кГц, 1 Вп-п ) | < 3% |
| Рабочий цикл | 50,00% (фиксированное) |
| Пилообразный сигнал |
| Линейность | < 0.1% пика сигнала (типичное 1 кГц, 1 Вп-п , симметрия 50%) |
| Симметрия | 0.0% - 100.0% |
| Импульс |
| Период | VERDO GW1405
VERDO GW1404
VERDO GW1403 | 40 нс - 996 кс | От 40нс до 1000 кс |
VERDO GW1402
VERDO GW1401 | 66.667 нс - 996 кс |
| Длина импульса | VERDO GW1405
VERDO GW1404
VERDO GW1403 | от 12 нс до 996 кс | от 12 нс до 996 кс |
VERDO GW1402
VERDO GW1401 | От 18нс до 996 кс |
| Рабочий цикл | От 0.1% до 99.9%
(ограничено настройкой частоты) | 0,3% до 99,7% |
| Время нарастания и спада | ≥ 8нс (ограничено настройкой длительностью импульса) | ≥7 нс |
| Выброс | < 3% |
| Джиттер (ср-квадр), типичное (1 Вп-п, 50Ω) | ≤5МГц: 2ppm + 300пс
>5МГц: 300пс | 300пс + 100ppm |
| Шум |
| Тип | Гауссовый белый шум |
| Сигнал произвольной формы |
| Длина записи | От 2 до 10 млн. точек | От 2 до 1 млн точек |
| Частота дискретизации | 500 Мвыб/с | ≤312 Mвыб/с (на частоте <25 кГц)
1,25 Гвыб/с (на частоте ≥ 25 кГц) |
| Разрешение АЦП по амплитуде | 14 бит |
| Минимальное время возрастания и спада (типично) | 8 нс | 7 нс |
| Джиттер (ср.квадр), типичное (1 Вп-п , 50Ω) | ≤5МГц: 2ppm + 300пс
>5МГц: 300пс | 300пс + 100ppm |
| Гармоническая волна |
| Количество гармоник | ≤16 |
| Тип гармоники | Нечетная, четная, последовательная, пользовательская |
Шаблоны сигналов произвольной формы
| Общие |
| DC | Постоянный ток |
| AbsSine | Абсолютный синус |
| AbsSineHalf | Абсолютный полусинус |
| AmpALT | Дуга коэффициента усиления |
| AttALT | Дуга коэффициента затухания |
| GaussPulse | Гауссовый импульс |
| NegRamp | Отрицательная пила |
| NPulse | Отрицательный импульс |
| PPulse | Положительный импульс |
| SineTra | Синус-Tra |
| SineVer | Синус-Ver (вертикальный) |
| StairDn | Ступенчатая волна вниз |
| StairUD | Ступенчатая волна вверх/вниз |
| StairUp | Ступенчатая волна вверх |
| Trapezia | Трапеция |
| Медицинские |
| Heart | Сердечная |
| Cardiac | Кардиологическая |
| LFPulse | Форма низкочастотной импульсной электротерапии |
| Tens1 | Форма 1 нейроэлектрической стимуляции |
| Tens2 | Форма 2 нейроэлектрической стимуляции |
| Tens3 | Форма 1 нейроэлектрической стимуляции |
| EOG | Электрокоагулограмма |
| EEG | Электроэнцефалограмма |
| Pulseilogram | Стандартная импульсная кривая |
| ResSpeed | Стандартная кривая скорости экспираторного потока |
| Стандартные |
| Ignition | Форма зажигания автомобильного двигателя внутреннего сгорания |
| TP2A | Паразитные составляющие в результате индуктивности проводки автомобиля |
| ISP | Колебания при запуске двигателя автомобиля |
| VR | Профиль рабочего напряжения автомобиля при повторном заводе |
| TP1 | Паразитные составляющие после отключения электроэнергии |
| TP2B | Паразитные сигналы после неудачной попытки запуска двигателя |
| TP4 | Рабочий профиль автомобиля во время завода |
| TP5A | Паразитные составляющие в результате остановки питания от батареи |
| TP5B | Паразитные составляющие в результате остановки питания от батареи |
| SCR | График температуры спекания |
| Surge | Сигнал перенапряжения |
| Математические |
| Airy | Функция Эйри |
| Besselj | Функция Бесселя Тип I |
| Bessely | Функция Бесселя Тип II |
| Cauchy | Распределение Коши |
| X^3 | Кубическая функция |
| Erf | Функция ошибок |
| Erfc | Дополнительная функция ошибок |
| ErfcInv | Обратная дополнительная функция ошибок |
| ErfInv | Обратная функция ошибок |
| Dirichlet | Функция Дирихле |
| ExpFall | Функция экспоненциального спада |
| ExpRise | Функция экспоненциального роста |
| Laguerre | Четыре многочлена Лаггера |
| Laplace | Распределение Лапласа |
| Legend | Пять многочленов Лежандра |
| Gauss | Гауссово, или нормальное распределение |
| HaverSine | Гаверсинус |
| Log | Базовая логарифмическая функция |
| LogNormal | Лонгнормальное распределение |
| Lorentz | Функция Лоренца |
| Maxwell | Распределение Максвелла |
| Rayleigh | Распределение Рэлея |
| Versiera | Кривая Верзьера |
| Weibull | Распределение Вебера |
| Ln(x) | Натуральная логарифмическая форма |
| X^2 | Квадратная функция |
| Round | Сферическая волна |
| Chirp | Модуляция линейной частоты |
| Rhombus | Ромбовидная волна |
| Тригонометрические |
| CosH | Гиперболический косинус |
| Cot | Функция котангенса |
| CotH | Гиперболический котангенс |
| CotHCon | Утопленный гиперболический котангенс |
| CotHPro | Приподнятый гиперболический котангенс |
| CscCon | Утопленный косеканс |
| Csc | Косеканс |
| CscPro | Приподнятый косеканс |
| CscH | Гиперболический косеканс |
| CscHCon | Утопленный гиперболический косеканс |
| CscHPro | Приподнятый гиперболический косеканс |
| RecipCon | Обратное понижение |
| RecipPro | Приподнятое понижение |
| SecCon | Секанс спадающий |
| SecPro | Секанс растущий |
| SecH | Гиперболический секанс |
| Sinc | Кардинальный синус |
| SinH | Гиперболический синус |
| Sqrt | Корень-квадратическая функция |
| Tan | Тангенс |
| TanH | Гиперболический тангенс |
| ACos | Обратный косинус |
| ACosH | Обратный гиперболический косинус |
| ACot | Обратный котангенс |
| ACotCon | Утопленный обратный котангенс |
| ACotPro | Приподнятый обратный котангенс |
| ACotH | Обратный гиперболический котангенс |
| ACotHCon | Утопленный обратный гиперболический котангенс |
| ACotHPro | Приподнятый обратный гиперболический котангенс |
| Acsc | Обратный косеканс |
| ACscCon | Утопленный обратный косеканс |
| ACscPro | Приподнятый обратный косеканс |
| AcscH | Обратный гиперболический косеканс |
| ACscHCon | Утопленный обратный гиперболический котангенс |
| ACscHPro | Приподнятый обратный гиперболический котангенс |
| Asec | Арксеканс |
| ASecCon | Арктангенс |
| ASecPro | Приподнятый арксеканс |
| ASecH | Обратный гиперболический секанс |
| ASin | Обратный синус |
| ASinH | Обратный гиперболический синус |
| ATan | Обратный тангенс |
| ATanH | Обратный гиперболический тангенс |
| Оконные функции |
| Bartlett | Окно Бартлетта |
| BarthannWin | Модифицированное окно Бартлета |
| Blackman | Окно Блэкмана |
| BlackmanH | Окно Блэкмана H |
| BohmanWin | Окно Бохмана |
| Boxcar | Прямоугольное окно |
| ChebWin | Окно Чебышева |
| FlattopWin | Окно с плоской вершиной |
| Hamming | Окно Хемминга |
| Hanning | Окно Хеннинга |
| Kaiser | Окно Кайзера |
| NuttallWin | Наименьшие четыре окна Блэкмана-Харриса |
| ParzenWin | Окно Парзена |
| TaylorWin | Окно Тейлора |
| Triang | Треугольное окно, также называется окном Фейера |
| TukeyWin | Окно Тьюки |
| Инженерные функции |
| Butterworth | Фильтр Баттерворта |
| Combin | Комбинированная функция |
| CPulse | C-импульс |
| CWPulse | CW-импульс |
| RoundHalf | Полусферическая волна |
| BandLimited | Ограниченная полоса пропускания |
| BlaseiWave | Взрывная вибрация, кривая "время от скорости вибрации" |
| Chebyshev1 | Фильтр Чебышева Тип I |
| Chebyshev2 | Фильтр Чебышева Тип II |
| DampedOsc | Затухающие колебания, кривая "время от перемещения" |
| DualTone | Двойной аудио-сигнал |
| Gamma | Гамма-сигнал |
| GateVibar | Гейтированный самовибрационный сигнал |
| LFMPulse | Линейная частотная модуляция |
| MCNoise | Механический строительный шум |
| Discharge | Кривая разрядки NiMH-батареи |
| Quake | Сейсмическая волна |
| Radar | Сигнал радара |
| Ripple | Пульсация |
| RoundsPM | Сферическая PM-волна |
| StepResp | Переходной сигнал |
| SwingOsc | Колебательное движение, кривая «кинетическая энергия от времени» |
| TV | ТВ-сигнал |
| Voice | Голосовой сигнал |
| Сегментированная модуляция |
| АМ | Синусоидальная сегментированная AM волна |
| FM | Синусоидальная сегментированная ЧM-волна |
| PM | Синусоидальная сегментированная волна ФM |
| PWM (ШИМ) | Широтно-импульсно сегментированная ШИМ-волна |
Характеристики модуляции
| Модель | GW1401, GW1402, GW1403, GW1404, GW1405 | GW1501, GW1502, GW1503, GW1504, GW1505 |
|---|
| AM (Аплитудная модуляция) |
| Несущая волна | Синус, прямоугольник, пилообразная, произвольная (кроме DC) |
| Источник модулирующего сигнала | Внешний или внутренний |
| Форма внутренней модуляции | Синус, прямоугольник, пилообразная, шум, произвольная |
| Частота модуляции внутренней амплитуды | От 2 мГц до 1 МГц | От 2 мГц до 100 кГц |
| Глубина | От 0% до 120% | от 0.0% до 100.0% |
| DSB-AM(2-х полосная аплитудная модуляцияс подавлением несущей) |
| Несущая волна | Синус, прямоугольник, пилообразная | - |
| Источник модулируемого сигнала | Внешний или внутренний | - |
| Форма внутренней модуляции | Синус, прямоугольник, пилообразная | - |
| Частота модуляции внутренней амплитуды | 2 мГц - 1 МГц | - |
| Глубина | 0% - 100% | - |
| FM (частотная модуляция) |
| Несущая волна | Синус, прямоугольник, пилообразная, произвольная (кроме DC) |
| Источник модуляции | Внешний или внутренний |
| Форма внутренней модуляции | Синус, прямоугольник, пилообразная, белый шум, произвольная |
| Частота внутренней модуляции | 2 мГц - 1 МГц | от 2 мГц до 100 кГц |
| Девиация частоты | 2 мГц ≤ смещение ≤ мин (несущая частота, максимальная несущая частота) по умолчанию, наименьшее из двух |
| PM (Фазовая модуляция) |
| Несущая волна | Синус, прямоугольник, пилообразная, произвольная (кроме DC) |
| Источник модуляции | Внешний или внутренний |
| Форма внутренней модуляции | Синус, прямоугольник, пилообразная, белый шум, произвольная |
| Частота модуляции внутренней амплитуды | От 2 мГц до 1 МГц | от 2 мГц до 100 кГц |
| Диапазон изменения фазы | От 0° до 180° |
| PWM (Широтно-Импульсная Модуляция) |
| Опорная волна | Импульс |
| Источник модуляции | Внешний или внутренний |
| Форма внутренней модуляции | Синус, прямоугольник, пилообразная, шум, произвольная форма (кроме DC) |
| Частота внутренней модуляции фазы | 2 мГц - 1 МГц | от 2 мГц до 100 кГц |
| Смещение | 0 - мин (мин – минимальное значение рабочего цикла импульсной волны и 100%-рабочего цикла импульса) |
| ASK (амплитудная манипуляция) |
| Опорная волна | Синус, прямоугольник, пилообразная, произвольная |
| Источник сигнала модуляции | Внутренний или внешний |
| Форма внутренняя модуляции | Прямоугольный меандр (50%) |
| Частота ASK | 2 мГц - 1МГц |
| PSK (фазовая манипуляция) |
| Опорная волна | Синус, прямоугольник, пилообразная, произвольная |
| Источник сигнала модуляции | Внутренний или внешний |
| Внутренняя форма модуляции | Прямоугольный меандр (50%) |
| Частота PSK | 2 мГц - 1МГц |
| FSK(частотная манипуляция) |
| Опорная волна | Синус, прямоугольник, пилообразная, произвольная |
| Источник сигнала модуляции | Внутренний или внешний |
| Внутренняя форма модуляции | Прямоугольный меандр (50%) |
| Частота FSK | 2 мГц - 1МГц |
| 3FSK(3-х частотная манипуляция) |
| Опорная волна | Синус, прямоугольник, пилообразная, произвольная |
| Источник сигнала модуляции | Внутренний |
| Внутренняя форма модуляции | Прямоугольный меандр (50%) |
| Частота FSK | 2 мГц - 1МГц |
| 4FSK(4-х частотная манипуляция) |
| Опорная волна | Синус, прямоугольник, пилообразная, произвольная |
| Источник сигнала модуляции | Внутренний |
| Внутренняя форма модуляции | Прямоугольный меандр (50%) |
| Частота FSK | 2 мГц - 1МГц |
| BPSK(бинарная фазовая манипуляция) |
| Несущая волна | Синус, прямоугольник, пилообразная, произвольная |
| Источник модуляции | Внутренний |
| Форма внутренней модуляции | Прямоугольный меандр (50%) |
| Частота BPSK | 2 мГц - 1МГц |
| QPSK (4-х фазная манипуляция) |
| Несущая волна | Синус, прямоугольник, пилообразная, произвольная | - |
| Источник модуляции | Внутренний | - |
| Форма внутренней модуляции | Прямоугольный меандр (50%) | - |
| Частота QPSK | 2 мГц - 1МГц | - |
| OSK(колебательная манипуляция) |
| Несущая волна | Синусоида |
| Источник модуляции | Внутренний |
| Форма внутренней модуляции | Прямоугольный меандр (50%) |
| Время осцилляции | От 8нс до 249.75мкс | От 8нс до 499.75мкс |
| Частота OSK | От 2 мГц до 1МГц |
| SUM(суммирующая модуляция) |
| Несущая волна | Синус, прямоугольник, пилообразная | - |
| Источник модуляции | Внутренний или внешний | - |
| Форма внутренней модуляции | Синус, прямоугольник, пилообразная, белый шум, произвольная | - |
| Частота внутренней модуляции | От 2 мГц до1 МГц | - |
| Глубина модуляции | 0.0% - 100.0% | - |
Характеристики качания
| Модель | GW1401, GW1402, GW1403, GW1404, GW1405 | GW1501, GW1502, GW1503, GW1504, GW1505 |
|---|
| Несущая волна | Синус, прямоугольник, пилообразная, произвольная (кроме DC) |
| Минимальная начальная частота | 1мкГц |
| Максимальная конечная частота | Синус | VERDO GW1405 | 100 МГц | VERDO GW1505 | 250 МГц |
| VERDO GW1404 | 80 МГц | VERDO GW1504 | 200 МГц |
| VERDO GW1403 | 60 МГц | VERDO GW1503 | 160 МГц |
| VERDO GW1402 | 35 МГц | VERDO GW1502 | 100 МГц |
| VERDO GW1401 | 30 МГц | VERDO GW1501 | 80 МГц |
| Прямоугольник | VERDO GW1405
VERDO GW1404
VERDO GW1403 | 30 МГц | VERDO GW1505
VERDO GW1504
VERDO GW1503 | 50 МГц |
VERDO GW1402
VERDO GW1401 | 15 МГц | VERDO GW1402 | 40 МГц |
| VERDO GW1401 | 30 МГц |
| Пилообразная | 3МГц | 5 МГц |
| Произвольная | 15МГц (встроенная) или
25МГц (заданная пользователем) | 15 МГц (встроенная)
50 МГц (задаваемая пользователем) |
| Типы | Линейная, логарифмическая, ступенчатая |
| Направление качания | Вверх / вниз |
| Время качания | 1 мс - 500 с ± 0.1% |
| Источник триггера | Внутренний, внешний, ручной |
Характеристики пакетного сигнала
| Модель | GW1401, GW1402, GW1403, GW1404, GW1405 | GW1501, GW1502, GW1503, GW1504, GW1505 |
|---|
| Формы волн | Синус, прямоугольник, пилообразная, произвольная (кроме DC) |
| Типы | Счетный (1 - 100,000 циклов), неограниченный, стробируемый | Счетный (1 - 50,000 циклов), неограниченный, стробируемый |
| Источник сигнала | Внутренний, внешний, ручной |
| Опорная частота | От 2мГц до BW/ 2 | От 2 мГц до 100 МГц |
| Внутренний цикл | От 20 нс до 500 с (Мин = Циклы * Период) | От 10 нс до 500 с (Мин = Циклы * Период) |
| Источник строба | Внешний триггер |
Характеристики частотомера
| Функции измерения | Частота, период, длина положительного импульса, длина отрицательного импульса, рабочий цикл |
| Диапазон частот | 100 мГц - 200 МГц |
| Разрешение по частоте | 7 знаков |
| Тип входа | AC, DC |
| Диапазон напряжений и чувствительности (сигнал без модуляции) |
| Диапазон смещения DC | ±1.5V |
| Открытый вход DC | 100 мГц - 100 МГц: 250 мВп-п - 5 Vп-п (AC+DC)
100 МГц - 200 МГц: 400 мВп-п - 5 Вп-п (AC+DC) |
| Закрытый вход AC | 1Гц - 100 МГц: 250 мВп-п - 5 Вп-п
100 МГц - 200 МГц: 400 мВп-п - 5 Вп-п |
| Имерение длительности импульса и рабочего цикла | GW1400: 1 Гц - 10 МГц (250 мВп-п -5 Вп-п)
GW1500: 1 Гц - 10 МГц (100 мВп-п -5 Вп-п) |
| Входное сопротивление | 1 MΩ |
| Чувствительность | Высокая, средняя или низкая |
| Диапазон уровня триггера | ±2.5 В |
Другие технические характеристики
| Модель | GW1401, GW1402, GW1403, GW1404, GW1405 | GW1501, GW1502, GW1503, GW1504, GW1505 |
|---|
| Дисплей | ЖК-дисплей 7-дюймов, LCD (800 х ×480 пикселей), 65536 цветов, 16 бит, TFT | ЖК-дисплей 8-дюймовый цветной (800 × 600 пикселей), 65536 цветов, 16 бит, TFT |
| Число каналов | 2 |
| Сопротивление нагрузки (по выбору) | 50 Ом; высокоомная |
| Тип выходного высокочастотного соединителя | BNC(f) |
| Разрядность АЦП | 14 бит |
| Максимальная частота дискретизации | 500 Мвыб/с | 1250 Мвыб/с |
| Максимальная длина памяти | 10М | 1М |
| Внешний вход модуляции | До 100 кГц, ± 1В,10 kΩ (типичное) | До 20 кГц , ± 1 В, 10 kΩ (типичное) |
| Вход внешней тактовой частоты | 1MОм, закрытый вход, 1 Вп-п - 3.3 Вп-п, <1с, 10 МГц ± 50Гц | 1 МОм , открытый вход, от 100 мВп-п до 3,3 Вп-п, <1с, 10 МГц ± 9 кГц |
| Выход тактовой частоты | 10 МГц, 50 Ω, закрытый вход, 1.2Вп-п (50Ω) | 10 МГц, 50 Ω, открытый вход, 1.6Впп, (50Ω) |
| Вход синхронизации | TTL-Совместимый, от 100 нс |
| Выход синхронизации | 3.3В LVTTL, 50 Ω, закрытый вход, 1МГц | TTL-совместимый
1МГц |
| Интерфейс | USB-хост, USB-устройство, LAN, |
| Напряжение питающей сети | 100 - 240 В (± 10%), 50 / 60 Гц |
| Потребляемая мощность, не более | 50 Вт |
| Габаритные размеры, ширина×глубина×высота, мм, не более | 340×90×177 |
| Масса, кг, не более | 2,3 | 2,5 кг |
Рабочие условия применения:
- температура, °C
- относительная влажность, %
- атмосферное давление, кПа |
от +18 до +28
от 30 до 80
от 84 до 106 |

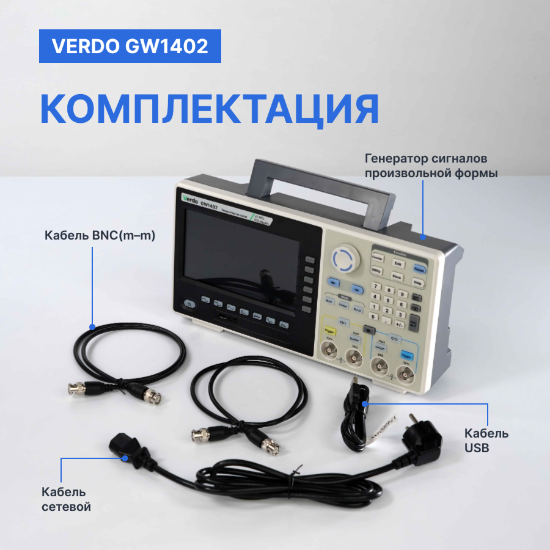

Комплектация
| Генератор сигналов произвольной формы | 1 |
| Кабель сетевой | 1 |
| Кабель USB | 1 |
| Руководство по эксплуатации | 1 |
| Компакт-диск с ПО | 1 |
Кабель BNC(m–m)
– для модификаций GW1401÷GW1405
– для модификаций GW1501÷GW1505 |
1
2 |
Информация для заказа
| Артикул | Наименование |
|---|
| GW140100 | VERDO GW1401 Генератор сигналов 30 МГц, 500 Мвыб/с |

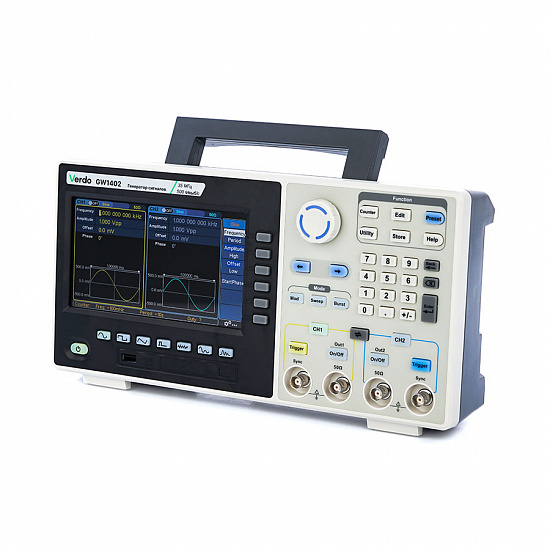

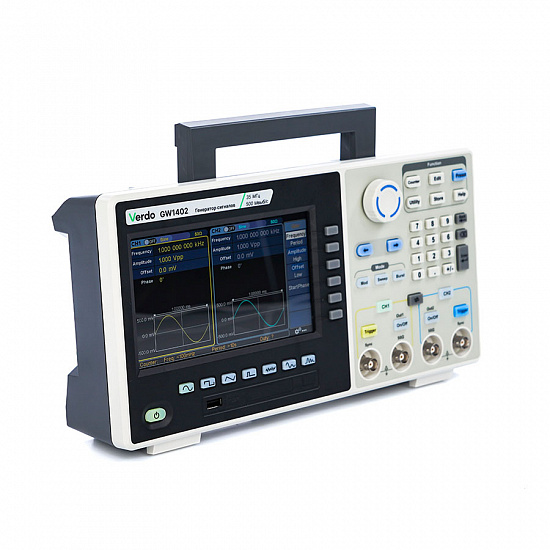

| GW140200 | VERDO GW1402 Генератор сигналов 35 МГц, 500 Мвыб/с |
| GW140300 | VERDO GW1403 Генератор сигналов 60 МГц, 500 Мвыб/с |
| GW140400 | VERDO GW1404 Генератор сигналов 80 МГц, 500 Мвыб/с |
| GW140500 | VERDO GW1405 Генератор сигналов 100 МГц, 500 Мвыб/с |
| GW150100 | VERDO GW1501 Генератор сигналов 80 МГц, 1250 Мвыб/с |
| GW150200 | VERDO GW1502 Генератор сигналов 100 МГц, 1250 Мвыб/с |
| GW150300 | VERDO GW1503 Генератор сигналов 160 МГц, 1250 Мвыб/с |
| GW150400 | VERDO GW1504 Генератор сигналов 200 МГц, 1250 Мвыб/с |
| GW150500 | VERDO GW1505 Генератор сигналов 250 МГц, 1250 Мвыб/с |
