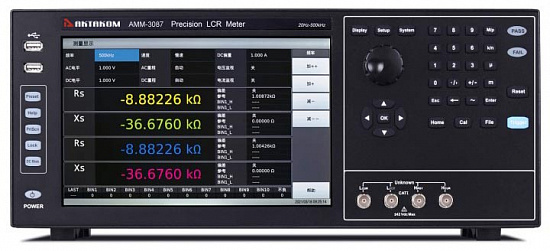

Измеряемые (тестируемые) параметры
|
Cp/Cs, Lp/Ls, Rp/Rs, |Z|, |Y|, Rd, X, G, B, θ, D, Q
Vdc, Vac, Idc, Iac
|
|
Базовая точность измерения LCR
|
0,05%
|
|
Частотные характеристики тестового сигнала
|
Тестовая частота
|
20 Гц...500 кГц
|
|
Наилучшее разрешение
|
1 мГц
|
|
Погрешность установки
|
0,01%
|
|
Уровень тестового сигнала AC
|
Напряжение тестового сигнала
|
5 мВ...20 Вскз
|
|
Наилучшее разрешение
|
100 мкВ
|
Погрешность
|
±(10%Uуст + 2 мВ)
|
Ток тестового сигнала
|
50 мкА...100 мАскз
|
|
Наилучшее разрешение
|
1 мкА
|
Погрешность
|
±(10%Iуст + 10 мкА)
|
|
Мониторинг уровня тестового сигнала DCR
|
Диапазон напряжения
|
5 мВ...20 Вскз
|
|
Погрешность мониторинга
|
±(3%Uсчит + 0,5 мВ)
|
|
Диапазон тока
|
50 мкА…100 мАскз
|
|
Погрешность мониторинга
|
±(3%Iсчит + 5 мкА)
|
|
Внутренний источник смещения DC
|
Напряжение / ток
|
0 В...±40 В / 0 мА...±100 мА
|
|
Наилучшее разрешение
|
1 мВ / 10 мкА
|
|
Погрешность установки
|
±(1%Uуст + 5 мВ)
|
|
Внутренний источник тока
|
Напряжение / ток
|
0 мА...2 А
|
|
Наилучшее разрешение
|
1 мА
|
|
Погрешность установки
|
±(2%Iуст + 2 мА) для токов >5 мА
|
|
Выходной импеданс
|
30 Ом ±4%, 100 Ом ±2% выбираемый
|
|
Время измерения (без учета времени изменения значения на дисплее) при частоте более 10 кГц
|
Очень быстрое (Fast+): 1800 изм/сек (0,55 мс/изм)
Быстрое (Fast): 300 изм/с (3,3 мс/изм)
Среднее: 11 изм/с (90 мс/изм)
Медленное: 4 изм/с (240 мс/изм)
|
|
Диапазон измерения LCR параметров
|
|Z|, X, R, DCR
|
0,00001 Ом...99,9999 МОм
|
|
|Y|, B, G
|
0,00001 мкСм..99,9999 См
|
|
C
|
0,00001 пФ...9,99999 Ф
|
|
L, Lk
|
0,00001 мкГн...99,9999 кГн
|
|
D
|
0,00001...9,99999
|
|
Q
|
0,00001...99999,9
|
|
θ (град)
|
-179,999°...179,999°
|
|
θ (рад)
|
-3,14159...3,14159
|
|
Схема замещения
|
последовательная, параллельная
|
|
Выбор диапазона
|
Автоматический, удержание
|
|
Режим запуска
|
Одиночный, непрерывный (авто)
|
|
Усреднение
|
1...255
|
|
Математические операции
|
ΔABC, Δ%
|
|
Установка задержки
|
0...60 с
|
|
Компаратор
|
10 ячеек сортировки BIN1...BIN10, ячейка брака BIN
|
|
Сканирование по списку
|
Количество точек
|
201
|
|
Параметры
|
Частота, напряжение AC, ток AC, напряжение смещения DC, ток смещения DC (100 мА), ток смещения DC (2 А), пределы, внутренний / внешний источник
|
|
Режим запуска
|
Последовательный, пошаговый
|
|
Компаратор
|
Для каждой точки: до четырех тестовых параметров.
Для каждого параметра: верхний и нижний пределы.
Выход сигналов Годен (Pass), Не годен (Fail).
|
|
Графическое сканирование
|
Количество точек
|
51,101, 201, 401, 801
|
|
Параметры
|
Частота, напряжение AC, ток AC, напряжение смещения DC, ток смещения DC (100 мА), ток смещения DC (2 А)
|
|
Режим запуска
|
Последовательный, пошаговый
|
|
Трассы
|
От 1 до 4 могут быть выбраны для отображения
|
|
Масштаб
|
Линейный, логарифмический
|
|
Диапазон
|
Автоматический, фиксированный
|
|
Внутренняя память
|
100 М энергонезависимой памяти для файлов настроек *.sta
|
|
Внешняя USB память
|
файлы настроек *.sta, файлы данных *.csv, скриншоты png
|
|
Интерфейсы
|
На передней панели:
2 USB-host для подключения USB-накопителя, мыши, клавиатуры
На задней панели:
USB-device совместим USB TMC-USB488 и USB 2.0
LAN: 10/100M Ethernet
HANDLER – для вывода сигналов сортировщика
RS-232C – стандартный 9 Pin
|
|
Дисплей
|
цветной сенсорный 10.1” ЖК TFT, разрешение 1280×800
|
|
Рабочая температура / влажность
|
0...40 °С, ≤75%RH
|
|
Питание
|
99 В...121 В, 198 В...242 В; 47 Гц...63 Гц
|
|
Макс. потребляемая мощность
|
130 ВА
|
|
Габаритные размеры (ш х в х г)
|
430 х 177 х 265 мм
|
|
Вес
|
Около 11 кг
|
