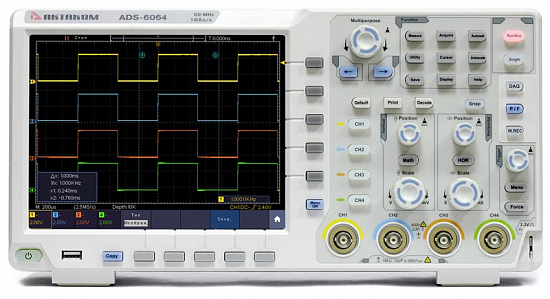

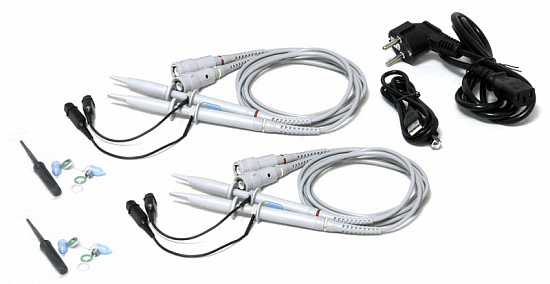

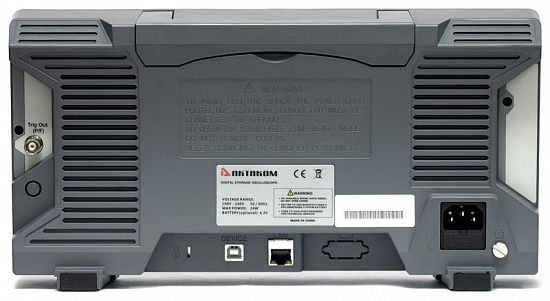

| Полоса пропускания
| 500 МГц
|
| Количество каналов
| 4
|
| Скорость захвата осциллограмм
| 600 000 осц/сек
|
| Регистрация
|
| Режим
| Обычный, пиковый детектор, усреднение
|
| Максимальная дискретизация (реальное время)
| 5 Гвыб/сек (2,5 Гвыб/сек - 2 канала, 1 Гвыб/сек на канал)
|
| Вход
|
| Связь по входу
| открытый, закрытый, земля
|
| Входной импеданс
| 1 MОм±2% в параллель 15 пФ±5 пФ
50 Ом
|
| Учет ослабления пробников
| 0.001X - 1000X
|
| Максимальное входное напряжение
| 1 MОм: ≤300 Вскз, 400 Вп-п (DC+AC)
50 Ом: 5 Вскз
|
| Ограничение полосы пропускания
| 20 МГц, полный диапазон
|
| Изолированность каналов
| 50 Гц: 100 : 1
10 МГц: 40 : 1
|
| Задержка между каналами (типичное)
| 150 пс
|
| Параметры горизонтальной системы
|
| Интерполяция
| sin (x)/x
|
| Глубина записи
| 400 М точек
|
| Коэффициент развертки
| 500 пс/дел ~ 1000 с/дел, с шагом 1~2~5
|
| Погрешность времени выборки и времени задержки
| ±2,5 ppm
|
| Параметры вертикальной системы
|
| АЦП
| 8 бит
|
| Вертикальное отклонение
| 1 MОм: 1 мВ/дел ~ 10 В/дел
50 Ом: 1 мВ/дел ~ 1 В/дел
|
| Полоса пропускания для аналогового периодического сигнала
| 500 МГц
|
| Низкочастотный предел
| ≥5 Гц ( на входе, закрытый вход, -3dB)
|
| Время нарастания
| ≤0,7 нс (типичное)
|
| Погрешность коэффициента усиления
| ±3% ≤1 мВ
±2% ≥2 мВ
|
| Измерения
|
| Курсорные
| ΔV и ΔT между курсорами, авто
|
| Автоматические
| Period, Frequency, Vpp, Vavg, Vrms, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Preshoot, Rise Time, Fall Time, +Pulse Width, -Pulse Width, +Duty Cycle, -Duty Cycle, Screen Duty, Delay A→B ↑, Delay A→B↓, CycleRMS, Cursor RMS, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, Phase A→B ↑, Phase A→B↓, +Pulse Count, -Pulse Count, Rise Edge Count, Fall Edge Count, Area, Cycle Area
|
| Математические операции
| +, -, *, /, FFT, FFTrms, Intg, Diff, Sqrt, пользовательские; Цифровые фильтры: ФВЧ, ФНЧ, полосовой, режективный
|
| Сохранение во внутреннюю память
| 100 осциллограмм
|
| Фигуры Лиссажу (X-Y)
| Диапазон: полный
Сдвиг фаз: ±3 градуса
|
| Частотомер
|
| Диапазон
| 2 Гц - полный диапазон
|
| Разрядность
| 6 цифр
|
| Тип запуска
| Фронт, однократный запуск
|
| Декодирование сигналов последовательных шин
| I²C, SPI, RS-232/UART, CAN
|
| Запуск по ранту
|
| Условие запуска
| положительная или отрицательная полярность: >, <, =
|
| Диапазон установок
| 30 нс ~ 10 с
|
| Запуск по окну
|
| Фронт
| нарастающий, спадающий
|
| Позиция запуска
| Вход, выход, время
|
| Ширина окна
| 30 нс ~ 10 с
|
| Запуск по N фронту
|
| Тип фронта
| нарастающий, спадающий
|
| Время
| 30 нс ~ 10 с
|
| Номер фронта
| 1 ~ 128
|
| Скорость нарастания
|
| Скорость сигнала
| положительная или отрицательная полярность: >, <, =
|
| Условие запуска
| 30 нс ~ 10 с
|
| Запуск по видеосигналу
|
| Cистема
| NTSC, PAL и SECAM
|
| Выбор линии
| 1 - 525 NTSC
1 - 625 PAL/SECAM
|
| RS-232 запуск
|
| Полярность
| положительная, инвентированая
|
| Условие запуска
| Start, Error, Check Error, Data
|
| Скорость
| стандартная, пользовательская (0 - 10000000)
|
| Разрядность
| 5 bit, 6 bit, 7 bit, 8 bit
|
| I²C запуск
|
| Условие запуска
| Start, Restart, Stop, ACK Lost, Address, Data, Addr/Data
|
| Разрядность адреса
| 7 бит, 8 бит, 10 бит
|
| Диапазон
| 0 - 127, 0 - 255, 0 - 1023
|
| Длина
| 1 ~ 5 байт
|
| SPI запуск
|
| Условие
| TimeOut
|
| Значение удержания
| 30 нс ~ 10 нс
|
| Разрядность
| 4 бит ~ 32 бит
|
| Установка
| H, L, X
|
| ГЕНЕРАТОР СИГНАЛОВ
|
| Количество каналов
| 1
|
| Максимальная частота генерации
| 50 МГц
|
| Частота дискретизации
| 250 Мвыб/с
|
| Вертикальное разрешение
| 14 бит
|
| Амплитуда сигнала
| 2 мВп-п ... 20 Вп-п (≤25 МГц)
2 мВп-п ... 5 Вп-п (≤50 МГц)
|
| Количество точек, участвующих в формировании сигнала
| 16 К
|
| Диапазон смещения напряжения постоянного тока
| ±2.5 В при амплитуде ≤5 В;
±10 В при амплитуде >5V
|
| Стандартные формы
| Синус, меандр, импульсный, треугольный
|
| Пользовательские формы
| Экспоненциальный нарастающий и спадающий, ЭКГ, ступенчатый, щумовой и прочие формы; всего 64 встроенных форм + создание сигналов произвольной формы
|
| ЦИФРОВОЙ МУЛЬТИМЕТР
|
| Разрешение дисплея
| 4 1/2 разрядов (20000 отсчетов)
|
| Входной импеданс
| ≥10 МОм
|
| Регистратор данных
| Интервал сэмплирования: 0,5 с...10 с
Максимальная длительность регистрации: 3 дня во внутреннюю память, 10 дней на USB накопитель
|
| Измерение постоянного напряжения
| Диапазоны: 20 мВ/200 мВ
Точность: ±(0,5% + 10 е.м.р.)
Диапазоны: 2 В/200 В/200 В
Точность: ±(0,3% + 5 е.м.р.)
Диапазон: 1000 В
Точность: ±(0,5% + 5 е.м.р.)
|
| Измерение переменного напряжения
| Диапазоны: 200 мВ/2 В/200 В/200 В
Точность: ±(0,8% + 10 е.м.р.)
Диапазон: 750 В
Точность: ±(1,0% + 10 е.м.р.)
|
| Измерение постоянного тока
| Диапазон: 10 А
Точность: ±(2.0% + 10 е.м.р.)
|
| Измерение переменного тока
| Диапазон: 10 А
Точность: ±(2.5% + 10 е.м.р.)
|
| Сопротивление
| Диапазоны: 200 Ом/2 кОм/ 20 кОм/200 кОм/2 МОм
Точность: ±(0,8% + 10 е.м.р.)
Диапазоны: 20 МОм
Точность: ±(1,0% + 10 е.м.р.)
Диапазон: 100 МОм
Точность: ±(5,0% + 10 е.м.р.)
|
| Емкость
| Диапазоны: 2 нФ ~ 20 мФ
Точность: ±(4% + 10 е.м.р.)
|
| Частота
| Диапазон: 40 Гц ~ 400 Гц
|
| Тест диодов
| 0 В ~ 2.0 В
|
| Неразрывность цепи
| <50 Ом звуковой сигнал
|
| МАССО-ГАБАРИТНЫЕ ПАРАМЕТРЫ
|
| Габаритные размеры
| 422 мм × 226 мм × 135 мм (Д*В*Г)
|
| Вес
| Около 5,0 кг
|
