О товаре

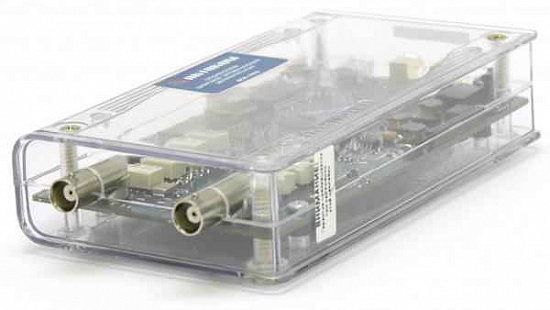

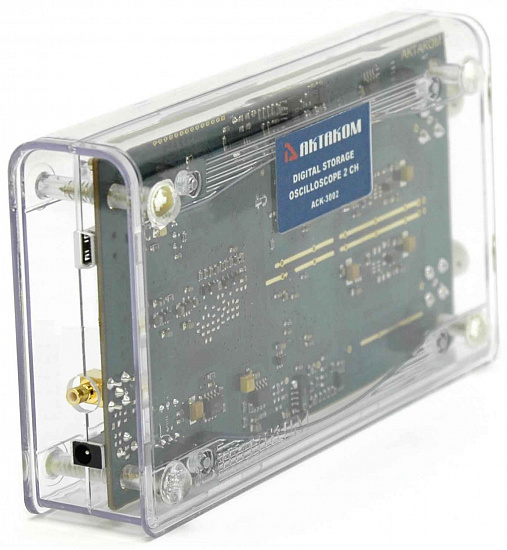

АСК-3002 Осциллограф цифровой запоминающий - это 2-х канальный USB осциллограф в виде компактной приставки к ПК. Он имеет портативный дизайн, что позволяет легко брать его с собой. Осциллограф обладает частотой 100 МГц и разрешением 8 бит/100 MS/s, обеспечивая точные измерения. Коэффициент отклонения составляет от 10 мВ/дел до 10 В/дел, а коэффициент развертки варьируется от 0,01 мкс/дел до 100 ч/дел. Максимальное входное напряжение составляет ±50 В, а входы имеют сопротивление 1 МОм/50 Ом. Осциллограф поддерживает режим самописца, анализатор спектра и цифровую фильтрацию. Также присутствуют входы и выходы для внешней синхронизации, калибратор и USB 2.0. ПО для Windows XP, Windows 7, Windows 8, Windows 8.1, Windows 10 входит в комплект. Питание осциллографа осуществляется от +5 В.
Технические характеристики
| Номер в госреестре СИ |
40253-08 |
| Количество каналов |
2 |
| Тип прибора |
USB-приставка |
| Полоса пропускания, МГц |
100 |
| Максимальная длина записи |
128 K |
| Частота дискретизации, Гвыб/сек |
0.1 |
| Гарантия (мес.) |
25 |
| Страна производитель |
Китай |
| Габаритные размеры, мм |
150х85х32 |
| Вес нетто, кг |
0.19 |
Описание USB осциллографа АСК-3002:
2-х канальный USB осциллограф - приставка к ПК , 100 МГц, 8 бит/ 100 MS/s- коэфф. отклонен. 10 мВ/дел - 10 В/дел., коэф. развертки 0,01 мкс/дел - 100 ч/дел., макс. вх. напряжение ±50В, входы 1 МОм/50 Ом, режим самописца, анализатор спектра, цифровая фильтрация, вх./вых. внешн. синхронизации, калибратор, USB 2.0., ПО для Windows XP, Windows 7, Windows 8, Windows 8.1, Windows 10, пит. +5 В, размеры 150*85*32, вес 0,19 кг
Отличительные особенности осциллографа цифрового запоминающего АСК-3102:
- 2 независимых канала с полосой пропускания до 100 МГц;
- Буфер записи до 128кБ на канал (определяется пользователем);
- Произвольно выбираемая длина предзаписи/послезаписи;
- Высокая чувствительность;
- Автоматическая настройка на входные сигналы;

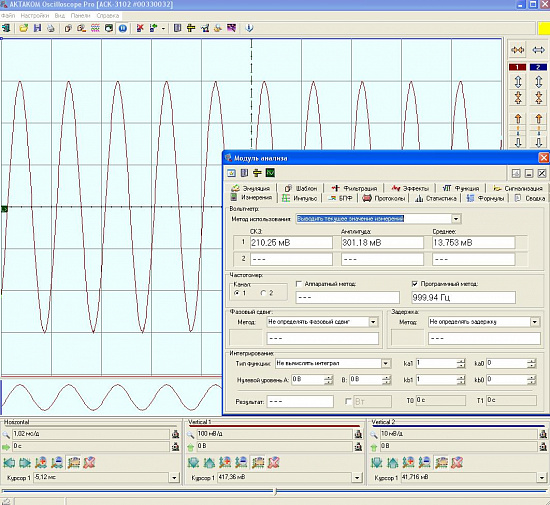

- Большой выбор курсорных и автоматических измерений;

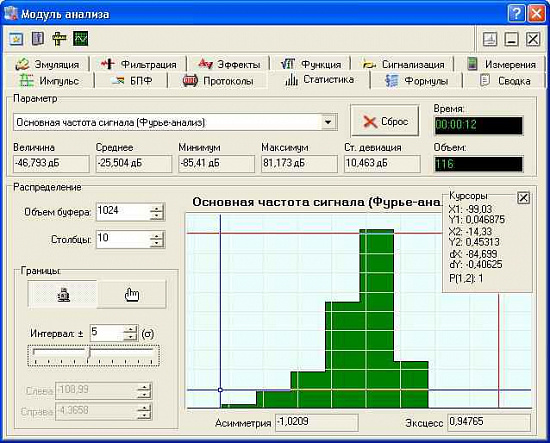

- Статистические измерения и построение гистограмм;

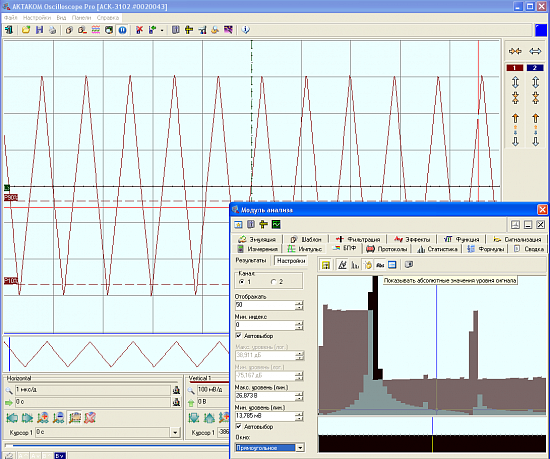

- Анализатор спектра (БПФ);
- Цифровой люминофор;
- Аварийная сигнализация;
- Подключение к ПК через USB 2.0.
Технические характеристики осциллографа цифрового запоминающего АСК-3102:
| Параметр
| Значение
|
| Частота дискретизации
| 100 МГц
|
| Коэффициент вертикального отклонения
| 10 мВ/дел...5 В/дел с шагом 1-2-5
|
| Разрешение
| 8 бит
|
| Частотный диапазон по уровню -3 дБ
| 0 Гц...100 МГц (DC), 1,2Гц...100 МГц (AC)
|
| Входное сопротивление
| 1 МОм
|
| Максимальное входное напряжение
| ±50 В при Rвх=1 МОм, ±2,25 В при Rвх=50 Ом
|
| Минимальный период повторения синхронизирующего импульса
| 20 нс
|
| Минимальная длительность синхронизирующего импульса
| 10 нс
|
| Диапазон значений коэффициента развертки
| 10 нс/дел....0,1 с/дел
|
| Калибратор
| 1 кГц, 3 В от пика до пика
|
| Питание
| +5 В
|
| Масса
| 0,19 кг
|
| Габаритные размеры
| 150x85x32 мм
|
Комплект поставки АСК-3002:
| №
| Наименование
| Количество
|
| 1
| Осциллограф цифровой запоминающий АСК-3002
| 1
|
| 2
| Руководство по эксплуатации
| 1
|
| 3
| Паспорт
| 1
|
| 4
| Программное обеспечение (не имеет физического носителя
и может быть загружено после приобретения и регистрации
прибора с указанием серийного номера прибора)
| 1
|
Дополнительная комплектация USB осциллографа АСК-3002:
- осциллографические щупы HP-9150 (1:1/1:10, 150 МГц)
- кабель USB-мини тип А-B для соединения прибора с ПК
- сетевой адаптер AKTAKOM ATH-0503
- осциллографические щупы HP-9258 (1:100, 250 МГц)
- BNC кабель PTL-923 и PTL-924
- Кейс непрозрачный 37-1/ прозрачный 37-10
- Кабель соединительный АСА-5031
- Программное обеспечение
