АСК-3106 Осциллограф цифровой запоминающий

0 отзывов

Артикул: АСК-3106

Код товара: 311743

Осциллограф цифровой запоминающий АСК-3106_1

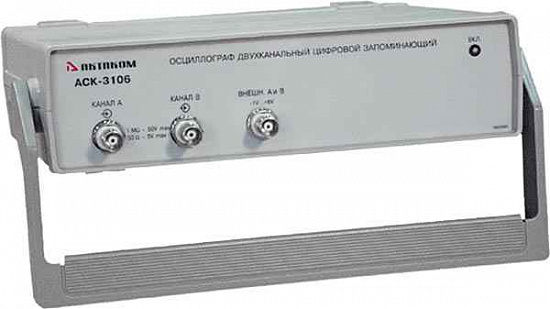

Осциллограф цифровой запоминающий АСК-3106_2

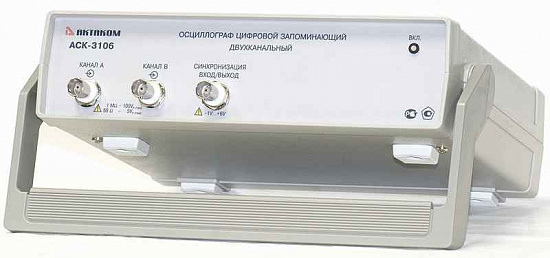

Осциллограф цифровой запоминающий АСК-3106_3

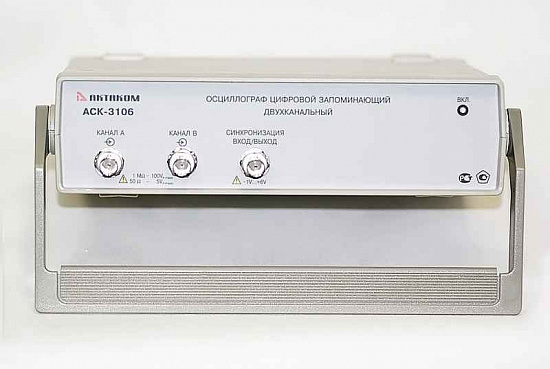

Осциллограф цифровой запоминающий АСК-3106_4
Осциллограф цифровой запоминающий АСК-3106_5
Осциллограф цифровой запоминающий АСК-3106_6
Осциллограф цифровой запоминающий АСК-3106_7
Осциллограф цифровой запоминающий АСК-3106_8
Осциллограф цифровой запоминающий АСК-3106_9

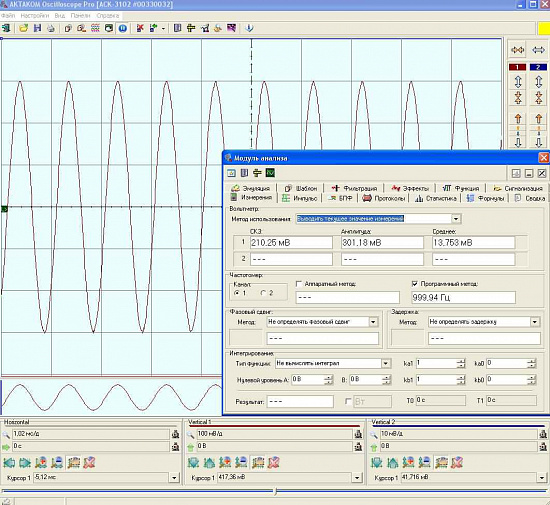

Осциллограф цифровой запоминающий АСК-3106_10
Осциллограф цифровой запоминающий АСК-3106_11
Осциллограф цифровой запоминающий АСК-3106_12

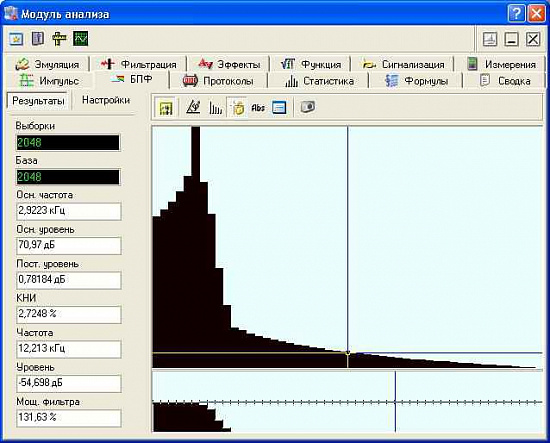

Осциллограф цифровой запоминающий АСК-3106_13
Посмотрите со всех сторон в 3D
Госреестр
Осциллограф цифровой запоминающий АСК-3106_1
Осциллограф цифровой запоминающий АСК-3106_2
Осциллограф цифровой запоминающий АСК-3106_3
Осциллограф цифровой запоминающий АСК-3106_4
Осциллограф цифровой запоминающий АСК-3106_5
Осциллограф цифровой запоминающий АСК-3106_6
Осциллограф цифровой запоминающий АСК-3106_7
Осциллограф цифровой запоминающий АСК-3106_8
Осциллограф цифровой запоминающий АСК-3106_9
Осциллограф цифровой запоминающий АСК-3106_10
Осциллограф цифровой запоминающий АСК-3106_11
Осциллограф цифровой запоминающий АСК-3106_12
Осциллограф цифровой запоминающий АСК-3106_13
Актаком
Актаком
Официальный дилер
Официальный дилер

Компания Олдис является представителем производителя, а это значит что товар:

  • Сертифицирован;
  • Оригинальный;
  • Соответствует стандартам.
Характеристики
  • Номер в госреестре СИ — 40253-08
  • Вид исполнения — USB-приставка
  • Количество аналоговых каналов — 2
  • Полоса пропускания, МГц — 100
Все характеристики Подробное описание
75 274 ₽ с НДС 22%
Аксессуары и расходники
Проверьте срок действия поверки
Затрудняетесь в выборе?

Закажите звонок от нашего специалиста

Дмитрий Иванов
Дмитрий Иванов Эксперт по измерительному оборудованию с опытом более 10 лет

О товаре

АСК-3106 - это цифровой запоминающий осциллограф с двумя каналами, который является внешней приставкой к ПК. Он обладает частотой 100 МГц и дискретизацией 8 бит/100 MS/s-10 GS/s. Коэффициент отклонения составляет от 2 мВ/дел до 10 В/дел, а коэффициент развертки - от 0,01 мкс/дел до 100 ч/дел. Осциллограф поддерживает максимальное входное напряжение ±100 В и имеет входы с сопротивлением 1 МОм/50 Ом. Также в нем предусмотрены режим самописца, анализатор спектра, цифровая фильтрация, внешняя синхронизация, калибратор и подключение через USB 1.1. Поддерживается работа с операционными системами Windows XP, Windows 7, Windows 8, Windows 8.1 и Windows 10. Осциллограф работает от сети 220 В.

Технические характеристики

Номер в госреестре СИ 40253-08
Вид исполнения USB-приставка
Количество аналоговых каналов 2
Полоса пропускания, МГц 100
Максимальная длина записи 132 K
Частота дискретизации, Гвыб/сек 0.1
Генератор сигналов Да
Страна производитель Китай
Габаритные размеры, мм 260х210х70
Вес нетто, кг 0.82

Описание 2-х канального USB осциллографа АСК-3106:

Цифровой запоминающий осциллограф - приставка к компьютеру АСК-3106 предназначен для широкого диапазона осциллографических измерений, встречающихся в электронике, разработке и научно-исследовательских лабораториях и используется совместно с персональным компьютером, снабженным параллельным портом LPT или USB-портом.

Виртуальный осциллограф АСК-3106 позволяет пользователю наблюдать форму сигнала, используя два независимых канала с разрешением 8 бит и чувствительностью от 2 мВ/дел до 10 В/дел в полосе частот от 0 до 100 МГц с аппаратным буфером на 131071 выборок для каждого канала. Входное сопротивление выбирается программно — 1 МОм или 50 Ом.

Отличительные особенности 2-х канального USB осциллографа АСК-3106:

  • Дискретизация до 100 МГц в режиме реального времени;
  • 2 или 4 независимых канала с полосой до 100 МГц на канал;
  • Большая, определяемая пользователем длина записи — до 132 кБ на канал;
  • Произвольно настраиваемый режим предзаписи/послезаписи;
  • Высокая чувствительность (от 2 мВ/дел);
  • Высокоомный (1 МОм) и низкоомный (50 Ом) вход, программно коммутируемые входы;
  • Интерфейс — USB 1.1;
  • Режим (безбумажного) самописца, аварийная сигнализация;
  • Кнопка автоматической настройки развертки/синхронизации;
  • Автоматические измерения, в том числе определение фазового сдвига;
  • Статистические измерения и построение гистограмм;
  • Спектроанализатор (БПФ);
  • Цифровое послесвечение;
  • Цифровая фильтрация;
  • Программная эмуляция входного сигнала;
  • Русскоязычный или англоязычный (по выбору пользователя) интуитивно-понятный интерфейс с изменяемым оформлением;
  • Сохранение данных и конфигурации прибора;
  • Трансляция данных в MS Excel с сохранением масштабов по осям осциллограммы.

Технические характеристики 2-х канального USB осциллографа АСК-3106:

Параметр Значение
Вертикальная развертка
Число делений экрана 8
Число пикселей на деление 32
Диапазон отклонения 2 мВ/дел...10 В/дел с шагом 1-2-5
Погрешность ±2,5%
Частотный диапазон по уровню –3 дБ DC: 0 Гц...100 МГц
AC: 1,2 Гц...100 МГц
Время нарастания переходной характеристики Макс. 6,5 нс
Разделение каналов Мин. –40 дБ во всем частотном диапазоне
Входной импеданс 1 МОм +5% –3% или 50 Ом ±2 %
Подстройка погрешности входного сопротивления Цифровая для абсолютной погрешности ±(2% от текущего напряжения ±1 отсчет) + погрешности щупа
Входная емкость 20 пФ ±1 пФ
Максимальное входное напряжение ±100 В в любом диапазоне
Синхронизация
Источник синхронизации Канал А, канал В, внешний вход синхронизации
Установка порога Канал А и канал В во всем отображаемом диапазоне.
Внешн. фиксир. +1,2 В
Выбор фронта синхронизирующего сигнала Передний или задний фронт
Минимальный период повторения синхронизирующего импульса 20 нс
Минимальная длительность синхронизирующего импульса 10 нс
Диапазон напряжений на входе внешней синхронизации –1...+6 В
Подключение и подстройка синхронизации Аналоговый НЧ-фильтр для синхронизирующего сигнала от каналов А, В, с частотой среза 3,5 МГц
Горизонтальная развертка
Доступные режимы Развертка после события синхронизации
Развертка до события синхронизации (режим предзаписи)
Непрерывный сбор данных (режим самописца)
Размер данных Обычный режим — 130000 точек. Отношение доли данных до и после события — любое.
Режим самописца — ограничивается доступным дисковым пространством (встроенный просмотр — файлы размером не более 2 Гб)
Время развертки Обычный режим — 10 нс/выборку...1 мс/выборку.
Режим самописца — 10 мкс/выборку...1 час/выборку
Погрешность развертки Не более 2%
Встроенный генератор
Выходной разъем BNC, совмещен с входом внешней синхронизации
Выходной импеданс Около 150 Ом
Выходной сигнал Прямоугольный, со скважностью 2
Частота выходного сигнала 1 кГц
Выходное напряжение Около 3,5 В от пика до пика
Питание
Сетевой адаптер +6,5 В
Встроенный блок питания 220 В

Комплект поставки АСК-3106:

№ Наименование Количество
1 2-х канальный USB осциллограф - приставка к ПК АСК-3106 1
2 Кабель для соединения устройства с USB–портом 1
3 Сетевой адаптер 6,5 V 1
4 Руководство по эксплуатации 1
5 Программное обеспечение (в стандартной поставке не имеет физического носителя и может быть загружено на сайте производителя) 1

Дополнительная комплектация двухканального цифрового запоминающего USB осциллографа АСК-3102 1М.

  • HP-9150 — щуп осциллографический на 150 МГц — переключаемый коэф. деления 1:1/1:10/Ref
  • HP-9258 — щуп осциллографический на 250 МГц — коэф. деления 1:100
  • BNC кабель PTL-923 и PTL-924
  • Программное обеспечение
Преимущества
  • Дискретизация до 100 МГц в режиме реального времени
  • 2 или 4 независимых канала с полосой до 100 МГц на канал
  • Большая, определяемая пользователем длина записи — до 132 кБ на канал
  • Произвольно настраиваемый режим предзаписи/послезаписи
  • Высокая чувствительность (от 2 мВ/дел)
  • Высокоомный (1 МОм) и низкоомный (50 Ом) вход, программно коммутируемые входы
  • Интерфейс — USB 1.1
  • Режим (безбумажного) самописца, аварийная сигнализация
  • КноПКа автоматической настройки развертки/синхронизации
  • Автоматические измерения, в т. ч. определение фазового сдвига
  • Статистические измерения и построение гистограмм
  • Спектроанализатор (БПФ)
  • Цифровое послесвечение
  • Цифровая фильтрация
  • Программная эмуляция входного сигнала
  • Русскоязычный или англоязычный (по выбору пользователя) интуитивно-понятный интерфейс с изменяемым оформлением
  • Сохранение данных и конфигурации прибора
  • Трансляция данных в MS Excel с сохранением масштабов по осям осциллограммы
Комплектация
  • Осциллограф АСК-3106
  • Кабель для соединения устройства с USB–портом
  • Сетевой адаптер 6,5 v
  • Руководство по эксплуатации
  • Программное обеспечение
