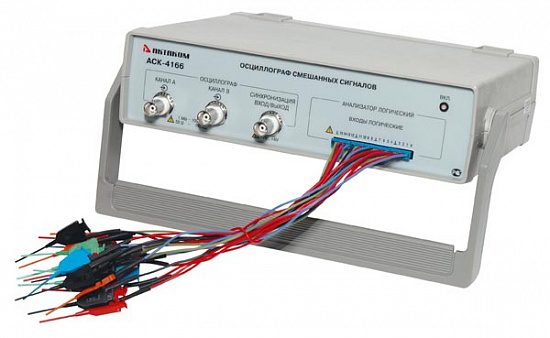

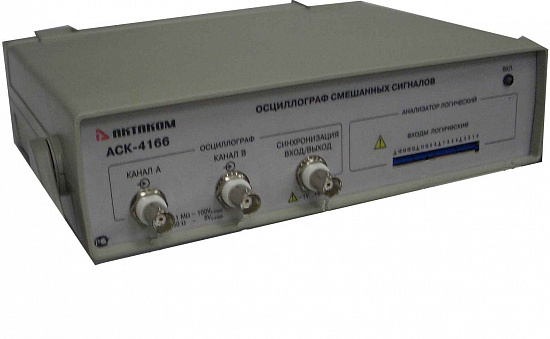

| Модуль осциллографа
|
| Вертикальная развертка
|
| Число делений экрана
| 8
|
| Число пикселей на деление
| 32
|
| Диапазон отклонения
| 2 мВ/дел...10 В/дел с шагом 1-2-5
|
| Погрешность
| ±(2% текущей величины ±1 отсчет)
|
| Частотный диапазон по уровню –3 дБ
| DC: 0 Гц...100 МГц
AC: 1,2 Гц...100 МГц
|
| Время нарастания переходной характеристики
| Максимально 6,5 нс
|
| Разделение каналов
| Минимально -40 дБ во всем частотном диапазоне
|
| Входной импеданс
| 1 МОм +5% –3% или 50 Ом ±2 %
|
| Подстройка погрешности входного сопротивления
| Цифровая для абсолютной погрешности ±(2% от текущего напряжения ±1 отсчет) + погрешности щупа
|
| Входная емкость
| 20 пФ ±1 пФ
|
| Максимальное входное напряжение
| ±100 В в любом диапазоне
|
| Синхронизация
|
| Источник синхронизации
| Канал А, канал В, внешний вход синхронизации
|
| Установка порога
| Канал А и канал В во всем отображаемом диапазоне.
Внешний фиксированный +1,2 В
|
Выбор фронта синхронизирующего сигнала
| Передний или задний фронт
|
| Минимальный период повторения синхронизирующего импульса
| 20 нс
|
| Минимальная длительность синхронизирующего импульса
| 10 нс
|
| Диапазон напряжений на входе внешней синхронизации
| -1...+6 В
|
| Подключение и подстройка синхронизации
| Аналоговый НЧ-фильтр для синхронизирующего сигнала от каналов А, В, с частотой среза 3,5 МГц
|
| Горизонтальная развертка
|
| Доступные режимы
| Развертка после события синхронизации;
Развертка до события синхронизации (режим предзаписи);
Непрерывный сбор данных (режим самописца временно недоступен)
|

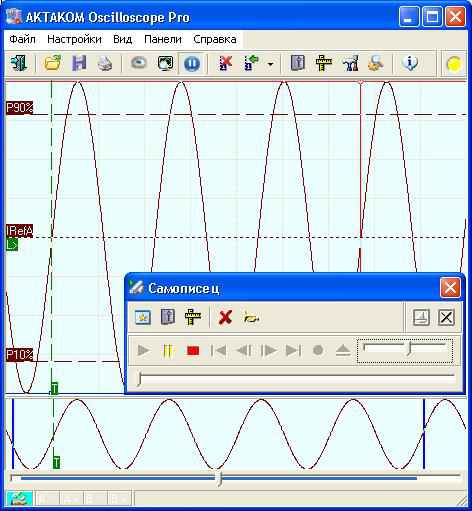

| Размер данных
| Обычный режим — 130000 точек. Отношение доли данных до и после события — любое;
Режим самописца (временно недоступен) — ограничивается доступным дисковым пространством (встроенный просмотр — файлы размером не более 2 Гб)
|
| Время развертки
| Обычный режим — 10 нс/выборку...1 мс/выборку;
Режим самописца (временно недоступен) — 10 мкс/выборку...1 час/выборку
|
| Погрешность развертки
| Не более 2%
|
| Встроенный генератор
|
| Выходной разъем
| BNC, совмещен с входом внешней синхронизации
|
| Выходной импеданс
| около 150 Ом
|
| Выходной сигнал
| Прямоугольный, со скважностью 2
|
| Частота выходного сигнала
| 1 кГц
|
| Выходное напряжение
| около 3,5 В от пика до пика
|
| МОДУЛЬ ЛОГИЧЕСКОГО АНАЛИЗАТОРА
|
| Частота дискретизации
| До 200 МГц по 16 каналам одновременно. (В осциллографе смешанных сигналов в АСК-4166 Смешанный режим частота дискретизации по 2-м аналоговым и 16 цифровым входам частота дискретизации 100 МГц!)
Доступны следующие величины внутренней частоты дискретизации: 200 МГц, 100 МГц, 50 МГц, 25 МГц, 10 МГц, 5 МГц, 2.5 МГц, 1 МГц, 500 кГц, 250 кГц, 100 кГц, 50 кГц, 25 кГц, 10 кГц, 5 кГц, 2.5 кГц
|
| Внутренняя память
| Буфер на 2 М выборок/канал. Размеры буферов предзаписи и послезаписи регулируются в пределах полного объема буфера
|
| Опции синхронизации
| Запуск по фронту может выполняться по любому из каналов и может вызываться повышением, падением или повышением или падением сигнала (изменение состояния). Для запуска по шаблону, входящие цифровые сигналы сравниваются с указанным пользователем шаблоном запуска (допускаются установки «0», «1» и «безразлично»). Запуски по шаблону и по фронту могут комбинироваться:
Шаблон ИЛИ фронт: Запуск произойдет по условию запуска по шаблону или по фронту, по тому, которое случится первым.
Шаблон И фронт: Запуск произойдет, когда условие запуска по фронту произойдет при выполненном условии запуска по шаблону.
Шаблон, ЗАТЕМ фронт / фронт, ЗАТЕМ шаблон: первоначально будет ожидать выполнения первого условия. После того, как будет обнаружено выполнение первого условия будет ожидаться выполнение второго условия, которое и вызовет запуск, приводящий к сбору данных и их отображению.
Запуск может быть произведен по результату анализа длительности шаблона. Длительность шаблона может быть задана от 1 до 65535 тактов частоты регистрации. Причем (по выбору) образец может быть как меньше заданной длительности, так и больше.
|
| Уровни сигналов
| Пороги переключения входных формирователей могут быть установлены в диапазоне –1,9 В...+6,8 В с дискретностью 100 мВ
|
| Общие характеристики
|
| Питание
| Встроенный блок питания 220 В
|

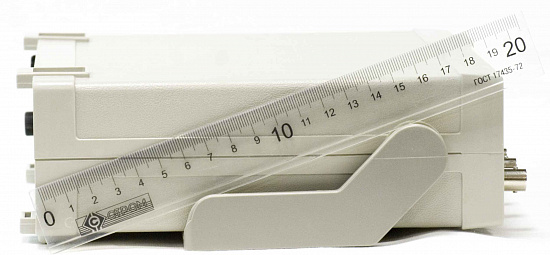

| Габаритные размеры
| 260х210х70 мм
|
| Масса
| не более 1 кг
|

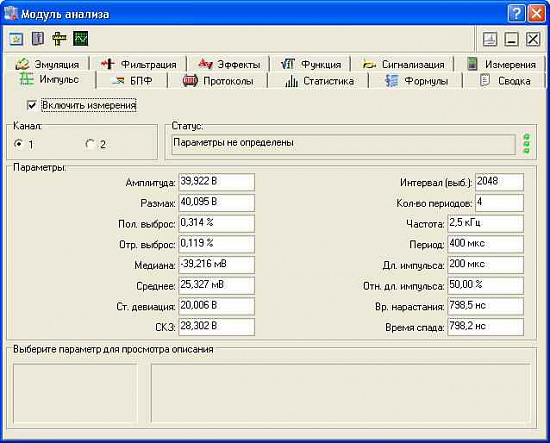

| Требования к компьютеру
| порт USB 1.1
установленная операционная система Windows XP, Windows 7, Windows 8, Windows 8.1, Windows 10
видеосистема VGA (разрешение 640х480, 16 цветов), желательно разрешение 800х600, 24-битный цвет
для использования звуковых сообщений программы необходимы звуковая плата и колонки
для использования всех возможностей программы рекомендуется использование процессора не менее Pentium II 400 и ОЗУ объемом не менее 32 Мб
|
