GOS-6031 Осциллограф

0 отзывов

Код товара: 10032552

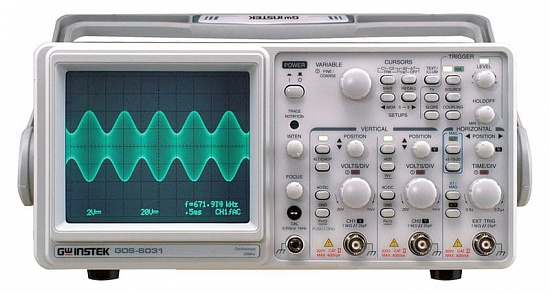

Осциллограф GOS-6031_1
Посмотрите со всех сторон в 3D
Госреестр
Осциллограф GOS-6031_1
GW Instek
GW Instek
Официальный дилер
Официальный дилер

Компания Олдис является представителем производителя, а это значит что товар:

  • Сертифицирован;
  • Оригинальный;
  • Соответствует стандартам.
Характеристики
  • Номер в госреестре СИ — 29607-05
  • Вид исполнения — Настольный
  • Количество аналоговых каналов — 2
  • Полоса пропускания, МГц — 30
Все характеристики Подробное описание
По запросу
Проверьте срок действия поверки
Затрудняетесь в выборе?

Закажите звонок от нашего специалиста

Дмитрий Иванов
Дмитрий Иванов Эксперт по измерительному оборудованию с опытом более 10 лет

О товаре

Осциллограф GOS-6031 - незаменимый инструмент для профессиональных электронщиков и любителей электроники. Устройство обладает всеми необходимыми функциями для точного измерения и анализа сигналов.

GOS-6031 оснащен двумя каналами, что позволяет одновременно измерять и сравнивать два сигнала. Три режима маркерных измерений обеспечивают точность и удобство при работе с сигналами.

Осциллограф имеет полосу пропускания 30 МГц, что позволяет измерять сигналы с частотой до 30 МГц. Чувствительность 1 мВ/дел позволяет детектировать даже слабые сигналы.

Экранная графика обеспечивает четкое и наглядное отображение измеряемых сигналов. Курсорные измерения позволяют легко измерять параметры сигналов. Шестизначный частотомер обеспечивает точное измерение частоты сигналов.

Осциллограф GOS-6031 имеет память на 10 состояний органов управления, что позволяет сохранять и восстанавливать настройки для удобства работы. Растяжка развертки в 5, 10 и 20 раз позволяет увеличить масштаб изображения сигналов.

Технические характеристики

Номер в госреестре СИ 29607-05
Вид исполнения Настольный
Количество аналоговых каналов 2
Полоса пропускания, МГц 30
Тип отображения Аналоговый
Генератор сигналов Нет
Гарантия (мес.) 12
Страна производитель Китай
Габаритные размеры, мм 275х130х370
Вес нетто, кг 7.2

Описание осциллографа GW Instek GOS-6031:

Осциллограф GW Instek GOS-6031 – лабораторный прибор универсального класса в двухканальном исполнении с полосой пропускания 30 МГц. Модель представляет собой измеритель аналогового типа на основе 6-дюймовой электронно-лучевой трубки, собранный на SMD-компонентах. Устройство характеризуется простотой использования и высокой эксплуатационной надежностью. От младшей модификации серии GOS-60xx цифровой осциллограф отличается наличием расширенного перечня измерительных функций.

Измерительные входы GW Instek GOS-6031 с максимальной чувствительностью 1 мВ/дел. и активным сопротивлением 1 МОм выдерживают напряжение номиналом до 400 В при прямом подключении и до 600 В при использовании делителя, что позволяет применять прибор для контроля параметров силовых систем. Параллельное отслеживание сигналов по двум каналам возможно в поочередном или попеременном режиме, для чего используется коммутатор с частотой переключения 250 кГц. В режиме Z-входа доступна функция яркостной модуляции входного сигнала.

Дополнительный 50-омный выход для первого канала, размещенный на задней панели осциллографа GW Instek GOS-6031, можно задействовать при тестировании радио- и телеоборудования. При отслеживании сигналов низких номиналов предусмотрена возможность использования 5-, 10- или 20-кратной растяжки развертки. При этом входной сигнал может отображаться на основной или растянутой развертке, либо на обеих одновременно. Набор подключаемых фильтров в канале внешней синхронизации обеспечивает прохождение через тракт сигнала определенной частоты или типа. Работа с ТВ-сигналами возможна как с внешней, так и внутренней синхронизацией.

Отличительные особенности осциллографа GOS-6031:

  • Режим автоматического измерения частоты входного сигнала в пределах полосы пропускания в выбранном канале, с поддержкой автоматического переключения между каналами, дает возможность обходиться без внешнего частотомера.
  • Функция курсорных измерений позволяет с высокой точностью определять между двумя уровнями сигнала временные интервалы, ограниченные курсорами, и частотный показатель.
  • Встроенная память служит для сохранения 10 вариантов параметров установок осциллографа, благодаря чему можно, при необходимости, быстро менять настройки органов управления нажатием одной кнопки.

Технические характеристики осциллографа GOS-6031:

Характеристки Значения
Канал вертикального отклонения
Полоса пропускания (-3 дБ) 0 … 30 МГц (0 ... 7 МГц при 1 мВ/дел, 2 мВ/дел)
Коэффициент отклонения 1 мВ/дел … 20 В/дел (шаг 1-2-5)
Погрешность установки ± 3% (5 мВ/дел ... 20 В/дел)
± 5% (1 мВ/дел, 2 мВ/дел)
Регулировка плавное перекрытие в 2,5 раза
Время нарастания ≤ 11,7 нс (≤ 50 нс при 1 мВ/дел, 2 мВ/дел)
Входной импеданс 1 МОм/25 пФ
Максимальное входное напряжение 400 В (DC + ACпик.) при ≤ 1 кГц
Режимы работы канал 1, канал 2, канал 2 инвертированный, каналы 1+2, каналы 1 и 2 прерывисто или поочередно
Канал горизонтального отклонения
Коэффициент развертки 0,2 мкс/дел … 0,5 с/дел (шаг 1-2-5), растяжка х5, х10, х20
Погрешность установки ±3%
±5% при растяжке х5, х10
±8% при растяжке х20
Регулировка Плавное перекрытие в 2,5 раза
Минимальное значение 100 нс/дел (10 нс/дел - 50 нс/дел - некалиброванные)
Синхронизация
Режимы синхронизации автоколебательный, ждущий, ТВ (кадр, строка)
Источники синхронизации автовыбор, канал 1, канал 2, сеть, внешний
Фильтры синхронизации связь по переменному току, ФВЧ, ФНЧ
Внешняя синхронизация макс. уровень: 400 В (DC + ACпик.) при ≤ 1 кГц
Вх. импеданс: 1 МОм/25 пФ
Функция HOLD-OFF ручная регулировка стабильности запуска развертки
Курсорные измерения
Функции V, Т, 1/Т
Разрешение 1/25 деления
Диапазон эффективных измерений по вертикали ±3 дел., по горизонтали ±4
Измерение частоты
Частотный диапазон 50 Гц … 30 МГц
Погрешность измерения ±0,01%
Чувствительность 2 дел (источник синхросигнала - кан1 или кан2)
X-Y Вход
Полоса пропускания 0 ... 500 кГц (-3дБ)
Коэффициент отклонения 1 мВ/дел ... 20 В/дел
Разность фаз X-Y ≤ 3° в диапазоне 0 ... 50кГц
Z Вход
Частотный диапазон 0 ... 2 МГц
Чувствительность 5 В (макс. до 30 В DC+AСпик. при ≤ 1 кГц)
Входное сопротивление 47 кОм
ЭЛТ
Экран 8 x 10 дел. (1 дел.=10 мм), маркеры - 0%, 10%, 90, 100%
Напряжение ускорения 2 кВ
Общие данные
Напряжение питания 100 В / 120 В / 230 В ± 10%, 50 / 60 Гц
Габаритные размеры 275 x 130 x 370 мм
Масса 7,2 кг

Комплект поставки:

Осциллограф GOS-6031 1 шт.
Шнур питания 1 шт.
Пробник GTP-060A-4 2 шт.
Инструкция по эксплуатации 1 шт.
Комплектация
  • Осциллограф GOS-6031
  • Шнур питания
  • Делитель 1:1/1:10 (2 шт.)
  • Руководство по эксплуатации
