О товаре
Портативный цифровой прибор АКИП-4125/2С используется для визуального наблюдения, записи в цифровом формате и автоматических или курсорных измерений характеристик амплитуды и частоты входящих электрических сигналов за временной период. Также модель способна проводить измерения основных электрических параметров, таких как ток, напряжение, емкость и сопротивление, а также выполнять проверку целостности цепи и диодное тестирование.
Применяется для диагностики, технического обслуживания и ремонта различного бытового и промышленного электронного оборудования и электросетей. Устройство производит до 38 автоизмерений, замеры курсорного типа, стандартные математические функции, включая БПФ (частотный анализ). Осциллограф обладает функцией сохранения и воспроизведения осциллограмм, а также регистрации результатов с четырёх каналов (измерения+мультиметр).
Технические характеристики
| Номер в госреестре СИ |
88169-23 |
| Измерение постоянного напряжения (до), В |
600 |
| Измерение переменного напряжения (до), В |
600 |
| Измерение постоянного тока (до), А |
10 |
| Измерение переменного тока (до), А |
10 |
| Диапазон измерения электрической емкости |
0 ... 400 мкФ |
| Диапазон измерения сопротивления |
0 ... 60 МОм |
| Измерение True RMS |
Да |
| Вид исполнения |
Портативный |
| Количество аналоговых каналов |
2 |
| Полоса пропускания, МГц |
200 |
| Прозвонка цепи |
Да |
| Тестирование диодов |
Да |
| Максимальная длина записи |
12 M |
| Максимальная частота захвата, осц/с |
400000 |
| Частота дискретизации, Гвыб/сек |
1 |
| Вертикальная развертка |
2 мВ/дел - 100 В/дел |
| Горизонтальная развертка |
1 нс/дел - 100 с/дел |
| Вертикальное разрешение (A/D), бит |
8 |
| Режимы входа |
Открытый, закрытый, “земля” |
| Тип отображения |
Цифровой |
| Генератор сигналов |
Нет |
| Математические функции |
+, -, х; /; d/dt, ∫dt, √; БПФ |
| Интерфейс |
USB |
| Дисплей |
TFT, 14,22 см, 640х480 |
| Гарантия (мес.) |
36 |
| Страна производитель |
Китай |
| Габаритные размеры, мм |
276х168х68 |
| Вес нетто, кг |
1.75 |
Описание цифрового запоминающего осциллографа-мультиметра АКИП-4125/2С:
Серия АКИП-4125С имеет два неизолированных аналоговых канала осциллографа и один изолированный канал мультиметра. Максимальное входное напряжение аналоговых входов осциллографа: КАТII 300 Вскз. Максимальное входное напряжение мультиметра: КАТII 300 Вскз.
В новых портативных осциллографах АКИП реализована технология SPO, которая раньше была доступна только в стационарных моделях.

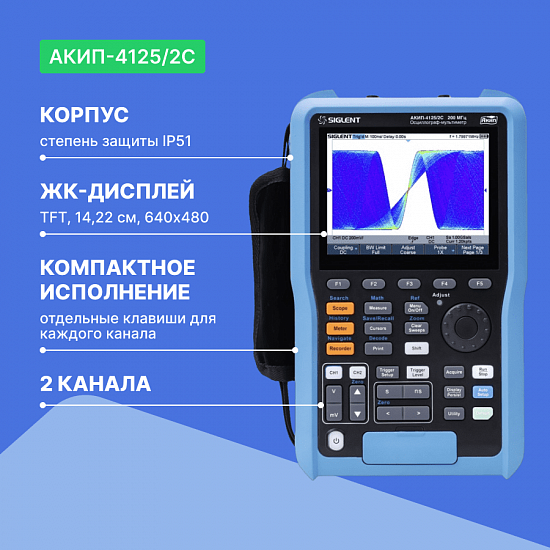

Отличительные особенности АКИП-4125/2С:
- Осциллограф: 2 канала, полоса пропускания
- Максимальная частота дискретизации реального времени 1 ГГц
- Максимальная длина памяти: 6 МБ/канал (12 МБ при объединении каналов)
- Автоматические измерения (до 38 параметров одновременно) и 3 вида курсорных измерений (∆U, ∆T, режим «слежение»)
- Функции математики: сложение, вычитание, умножение, деление, дифференцирование (d/dt), интегрирование (∫dt), извлечение квадратного корня (√)
- Частотный анализ (БПФ), 1 млн. точек.
- Скорость обновления экрана: 100000 осц./с (до 400000 осц./с в режиме сегментированной развертки)
- 256 уровней интенсивности свечения луча (яркостная или цветовая градация частоты разверток в зависимости от частоты их повторения)
- Режим сегментированной памяти: до 80.000 сегментов
- Режим HISTORY – запись и обратное воспроизведение осциллограмм (прокрутка во времени назад) для обнаружения предыдущих аномалий
- Декодирование сигналов в стандартной комплектации: I2C, SPI, UART, CAN, LIN
- Синхронизация: по фронту, по длительности импульса, ТВ-синхронизация, по скорости изменения (нарастание/спад), по шаблону, по ранту
- Цифровой регистратор:
- осциллограф (дискретизация 25 кГц), внутренняя память 25 МБ, внешняя до 2 ГБ
- мультиметр (интервал от 0,1 с до 10 м), до 3,6 М измерений
- Мультиметр: True RMS измерение напряжения и тока, сопротивления, ёмкости, прозвонка цепи, проверка диодов
- Компактное исполнение: отдельные клавиши для каждого канала (усиление), развёртка, системы синхронизации, мультиметра
- Автономное батарейное питание
- Цветной ЖК-дисплей (14,2 см), разрешение 640*480
- Интерфейсы: USB Host, USB Device (MicroUSB-TMC)
- Поддержка команд дистанционного управления SCPI
- Степень защиты корпуса IP51
Технические характеристики цифрового запоминающего осциллографа-мультиметра:
| Характеристики
| Значения
|
| Тип осциллографа |
Осциллограф-мультиметр |
| Число каналов |
2 |
| Полоса пропускания |
200 МГц |
| Максимальная частота дискретизации |
1 ГГц |
| Максимальный объем памяти |
12 МБ |
| АЦП (бит) |
8 |
| Сопротивление входа |
1 МОм |
| Интерфейс |
USB |
| Дисплей |
TFT, 14,22 см, 640х480 |
| Масса (кг) |
1,75 кг |
Комплект поставки цифрового запоминающего осциллографа-мультиметра АКИП-4125/2С
| №
| Наименование
| Количество
|
| 1
| Осциллограф-мультиметр АКИП-4125/2С
| 1
|
| 2
| Пробники осциллографа х1/х10
| 2
|
| 3
| Калибратор пробников
| 1
|
| 4
| Кабель USB
| 1
|
| 5
| Адаптер питания~220 В
| 1
|
| 6
| Руководство по эксплуатации
| 1
|
| 7
| CD-диск
| 1
|
| 8
| Мягкая сумка
| 1
|
