О товаре

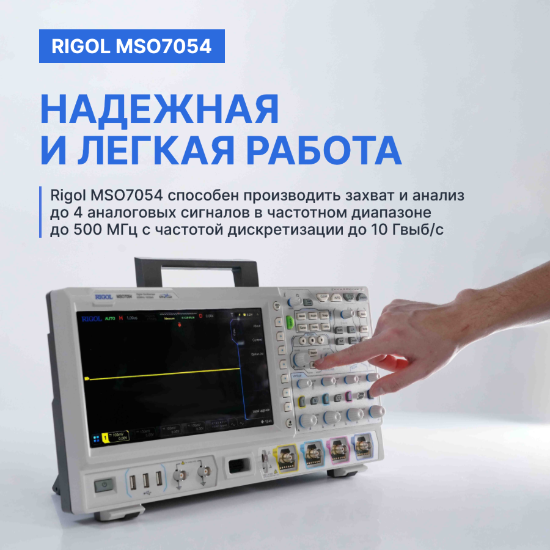

Цифровой осциллограф Rigol MSO7054 способен производить захват и анализ до 4 аналоговых сигналов в частотном диапазоне до 500 МГц с частотой дискретизации до 10 Гвыб/с, при одновременной регистрации управляющих воздействий по 16 дискретным каналам, обеспечивая возможность тестирования и диагностики оборудования и систем смешанного типа.
Многофункциональный цифровой осциллограф оборудуется встроенным частотомером, цифровым вольтметром и опционально может быть оснащен режимами запуска и декодирования компьютерных, промышленных, автомобильных и других шин, анализатором источников питания и двухканальным генератором.
Технические характеристики
| Номер в госреестре СИ |
82665-21 |
| Вид исполнения |
Настольный |
| Полоса пропускания, МГц |
500 |
| Количество каналов |
4 |
| Количество цифровых каналов |
16 |
| Частота дискретизации, Гвыб/сек |
10 |
| Вертикальное разрешение (A/D), бит |
8 |
| Максимальная длина записи |
100 M |
| Сегментированная память |
Да |
| Максимальная частота захвата, осц/с |
600000 |
| Вертикальная развертка |
1 мВ/дел - 10 В/дел |
| Горизонтальная развертка |
1 нс/дел – 1000 с/дел |
| Точность временной развертки, ppm |
≤±2 |
| Режимы входа |
Открытый, закрытый |
| Частотомер |
Да |
| Генератор сигналов |
Да |
| Режим Годен/не годен |
Да |
| Встроенный мультиметр |
Да |
| Встроенный логический анализатор |
Да |
| Анализ спектра |
БПФ |
| Декодер последовательных шин |
I2C (опция); SPI (опция); RS232 (опция); CAN (опция); LIN (опция); FlexRay (опция); I2S (опция); MIL-STD-1553 (опция) |
| Вход внешнего запуска |
Да |
| Выход внешнего запуска |
Да |
| Фильтры в системе синхронизации |
DC; AC; НЧ; ВЧ; Шум |
| Дополнительные виды синхронизации |
Фронт; Импульс; Наклон; Видео; Шаблон; Длительность; Тайм-аут; Окно; Отложенный запуск; Установка; N-фронт; Зона; RS232 (опция); I2C; SPI; CAN; LIN; FlexRay; I2S; MIL-STD-1553 |
| Математические функции |
A+B, A-B, A×B, A/B, FFT, A&&B, A |
| Тип отображения |
Цифровой |
| Дисплей |
диагональ 10,1" (25,7 см), ЖК, TFT матрица, 1024 (по горизонтали) × 600 (по вертикали) точек, 65536 цветов |
| Видеовыход |
HDMI |
| Интерфейс |
USB-host, USB-device, LAN (c VNC Web), HDMI; GPIB (опция) |
| Гарантия (мес.) |
36 |
| Страна производитель |
Китай |
| Габаритные размеры, мм |
410х224х135 |
| Вес нетто, кг |
3.9 |
Описание осциллографа цифрового смешанных сигналов RIGOL MSO7054:

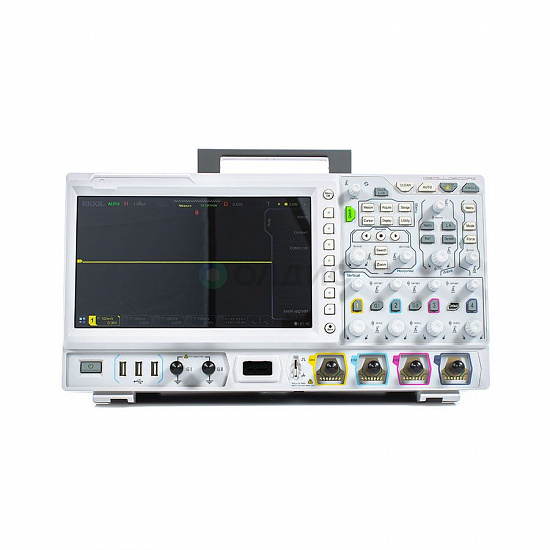

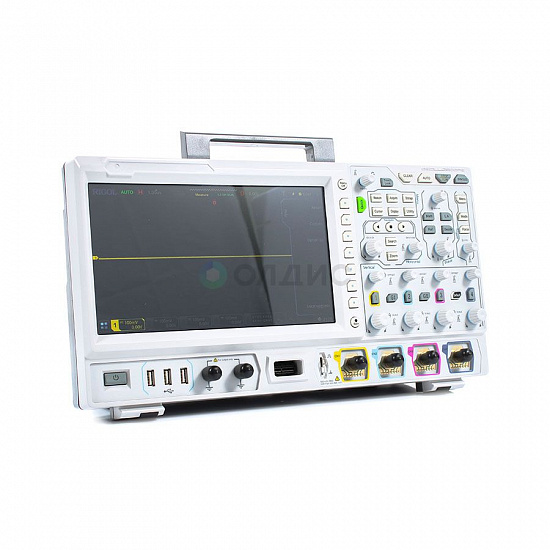

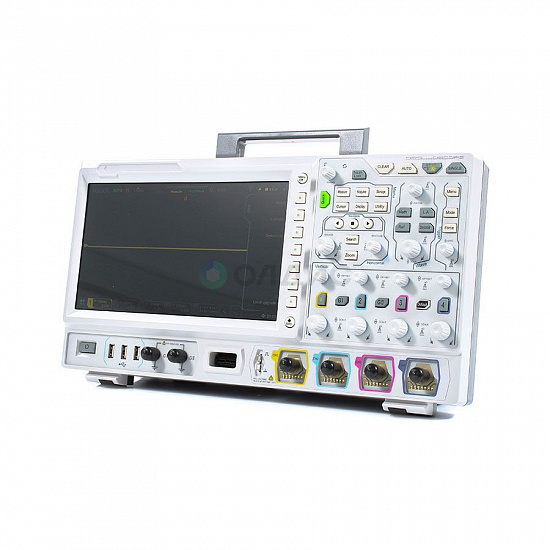

RIGOL MSO7054 – это четырехканальный цифровой осциллограф смешанных сигналов с полосой пропускания 500 Мгц и максимальной частотой дискретизации 10 Гвыб/с. Прибор оснащен двухканальным генератором сигналов произвольной формы на 25 МГц, 16-канальным цифровым анализатором, цифровым вольтметром, частотомером, сумматором и анализатором протоколов.
Этот компактный легкий цифровой осциллограф обеспечивает исключительно точный просмотр осциллограмм и измерения. RIGOL MSO7054 обеспечивает захват 600 000 осциллограмм в секунду, а удобный 10,1-дюймовый цветной жидкокристаллический дисплей осциллографа обеспечивает яркое и четкое отображение осциллограми.
Цифровой осциллограф RIGOL MSO7054 идеально подходит для производственных тестов, обслуживания в процессе эксплуатации, исследований и всех видов работ, в которых используются аналоговые/цифровые тесты и поиск неполадок, а также для образовательных целей.
Особенности осциллографа смешанных сигналов RIGOL MSO7054:
- Полоса пропускания: 500 МГц.
- 4 канала.
- Частота дискретизации в реальном времени: 10 Гвыб/с.
- Глубина памяти: 100 млн точек.

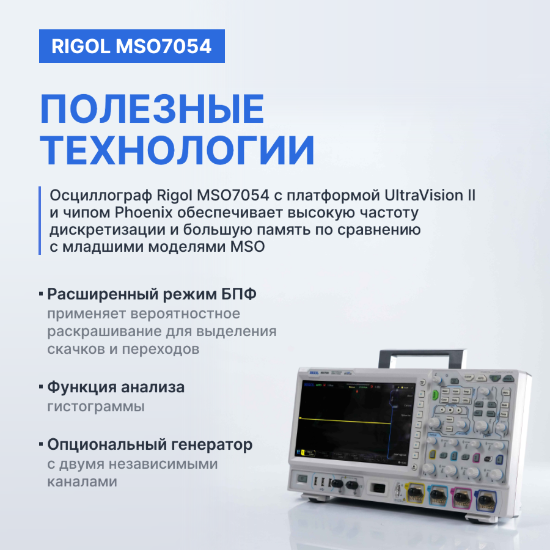

- Инновационная технология UltraVision.
- 10,1-дюймовый цветной ЖК дисплей.
- Вертикальная чувствительность: 1 мВ/дел – 10 В/дел.
- Компактный дизайн, малые габариты и вес.
- Дистанционное управление.
Технические характеристики RIGOL MSO7054:
- Полоса пропускания аналогового сигнала: 500 МГц, с поддержкой возможности повышения полосы пропускания;

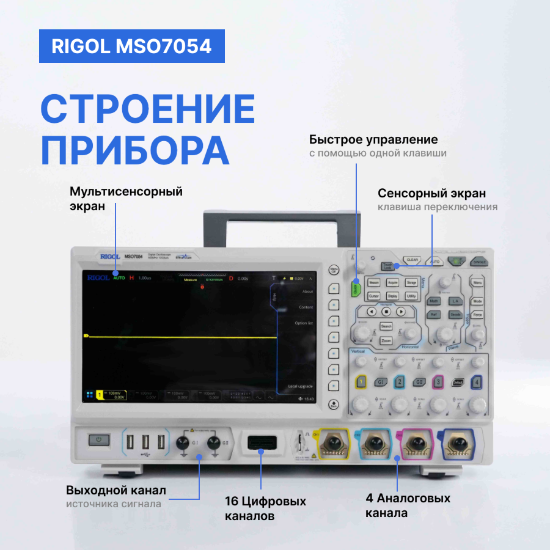

- 4 аналоговых канала, 1 канал для внешнего запуска;
- 16-канальный логический анализатор;
- Частота дискретизации реального времени до 10 ГГц;
- Длина записи до 500 млн. точек;
- Высокая скорость регистрации свыше 600 000 осциллограмм в секунду;
- Запись до 450 000 кадров аппаратными средствами в реальном времени и функции непрерывной записи и воспроизведения осциллограмм;
- Объединение в одном приборе 6 независимых средств измерения: цифровой осциллограф, 16-канальный логический анализатор, генератор сигнала произвольной формы, цифровой вольтметр, 6-разрядный частотомер / счетчик импульсов и анализатор протоколов;
- Разнообразие декодируемых последовательных протоколов и запуск согласно сигналам последовательной шины;

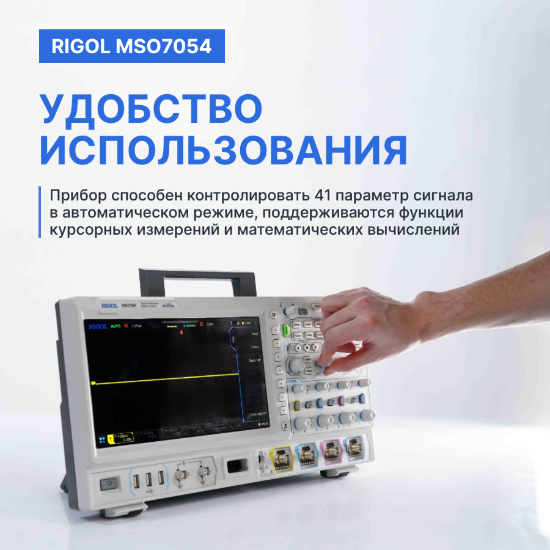

- Автоизмерение 41 параметра формы сигнала; функция измерения до заполнения всей памяти;
- Разнообразный математические операции, встроенный расширенный анализ БПФ, функция поиска пиковых значений;
- Гистограммный анализ осциллограмм (базовая комплектация);
- Независимый поиск, кнопки навигации и таблица событий;
- Встроенное программное обеспечение для расширенного анализа мощности (опция);
- Настраиваемое пользователем однокнопочное управление;
- 10.1-дюймовый (26 см) сенсорный (емкостной) экран, цветовое послесвечение с 256 уровнями интенсивности;

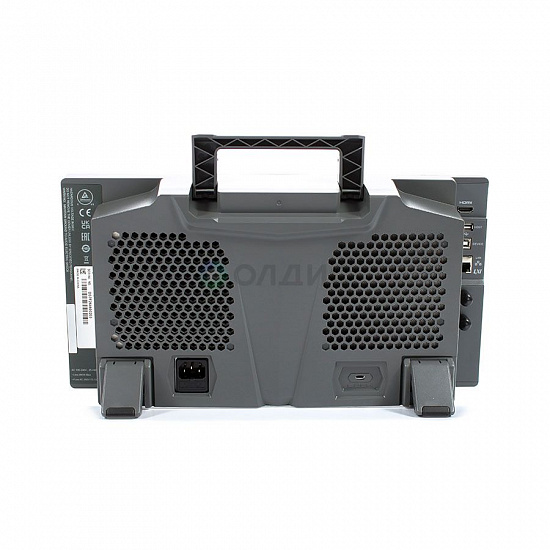

- Разнообразные интерфейсы: USB HOST&DEVICE, LAN(LXI), HDMI, TRIG OUT и USB-GPIB;
- Дистанционное управление через сеть;
- Сетевое обновление прошивки каждого уникального прибора;
- Уникальный и утонченный промышленный дизайн; простота управления.

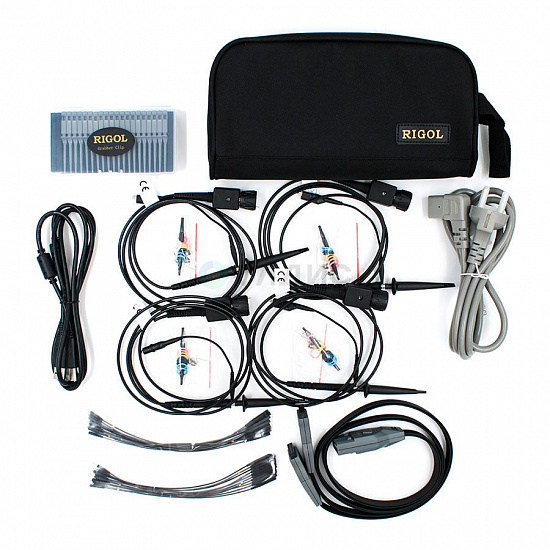

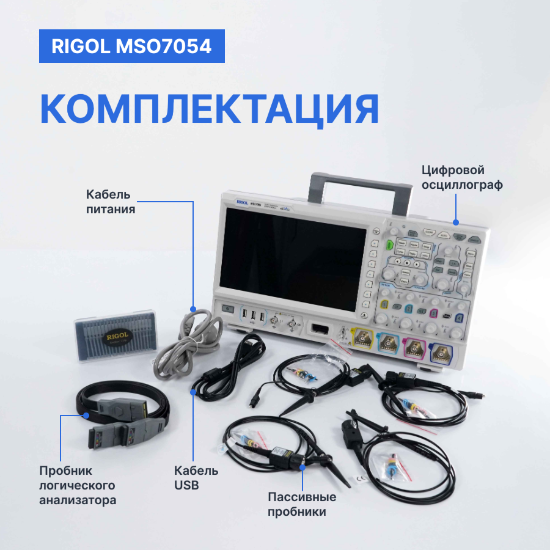

Комплект поставки:
| №
| Наименование
| Количество
|
| 1
| Осциллограф смешанных сигналов цифровой RIGOL MSO7054
| 1 - шт
|
| 2
| Осциллографические щупы
| 4 - шт
|
| 3
| Пробник логического анализатора RPL2316
| 1- шт
|
| 4
| Крышка на переднюю панель
| 1 - шт
|
| 5
| Сетевой кабель
| 1 - шт
|
| 6
| USB кабель для подключения к ПК
| 1 - шт
|
| 7
| Краткое руководство по эксплуатации
| 1 - шт
|
