О товаре
Осциллограф МЕГЕОН 15001 – измерительный прибор карманного типа, который позволяет фиксировать, измерять и отображать в графическом формате характеристики электрического сигнала. Он может выступать основным инструментом для технического персонала, который занимается проверкой и ремонтом электрических цепей и узлов.

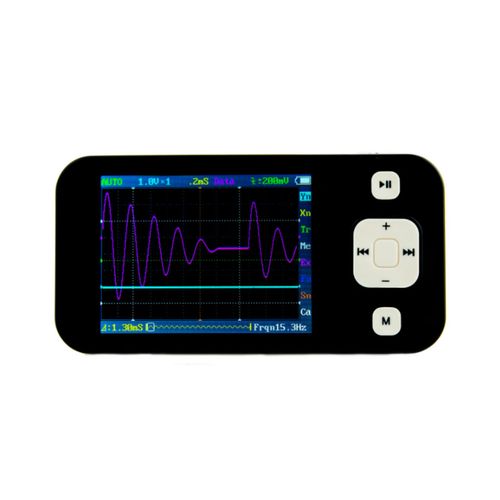

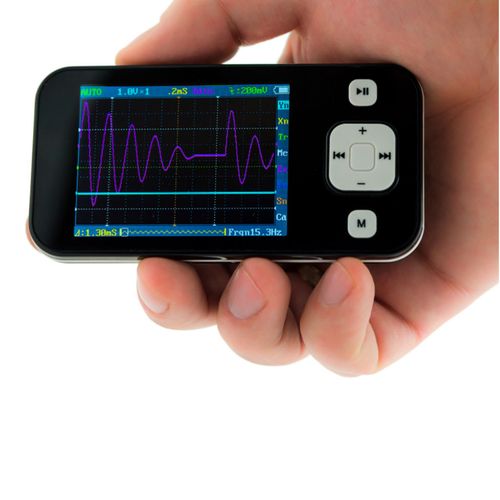

Осциллограф имеет минимальные габариты, сравнимые с корпусом смартфона. На передней панели установлен цветной жидкокристаллический экран с диагональю 2,8 дюйма. Разрешение дисплея 320 на 240 точек, что дает возможность исследовать мелкие детали воспроизводимых осциллограмм. Для управления прибором используются механические кнопки на передней панели и курсор со стрелками.
Технические характеристики
| Вид исполнения |
Портативный |
| Количество аналоговых каналов |
1 |
| Полоса пропускания, МГц |
0.2 |
| Максимальная длина записи |
8 K |
| Частота дискретизации, Гвыб/сек |
0.001 |
| Режимы входа |
DC, AC |
| Тип отображения |
Цифровой |
| Генератор сигналов |
Да |
| Интерфейс |
Micro-USB |
| Дисплей |
2,8 дюйма 240х320 65К |
| Гарантия (мес.) |
12 |
| Страна производитель |
Китай |
| Габаритные размеры, мм |
107х56х12 |
| Вес нетто, кг |
0.7 |
Описание цифрового карманного оcциллографа МЕГЕОН 15001:
Карманный цифровой осциллограф МЕГЕОН 15001 станет отличным помощником для технических специалистов и инженеров, чья профессиональная деятельность тесно связана с постоянным мониторингом различных электронных цепей и узлов. Благодаря компактному эргономичному корпусу и широкому спектру поддерживаемых функций, МЕГЕОН 15001 с легкостью заменит многие громоздкие измерительные приборы.
Что же касается аппаратной части прибора, она включает в себя эргономичную клавиатуру, модернизированную схему ввода, коннекторы между PCB платами, а также сверхточный MCX штекер. Данный осциллограф оснащен USB-флеш накопителем на 8MB и разъемом для MicroUSB, благодаря которому Вы можете сохранить полученные результаты измерений и перенести их на ПК для дальнейшей обработки. Пользователь может самостоятельно обновлять программное обеспечение осциллографа МЕГЕОН 15001, что обеспечит более надежную работу устройства и повысит точность измерений.
Отличительные особенности осциллографа МЕГЕОН 15001:
- Аппаратная часть изготовлена на современных надежных компонентах;
- Высокие показатели точности и минимальная погрешность;
- ЖК-дисплей с яркой подсветкой;
- Легкий и прочный корпус;
- Разъем MicroUSB и встроенное 8 MB запоминающее устройство (USB-флеш);
- Высокие показатели чувствительности;
- Интуитивно понятный интерфейс.
Технические характеристики МЕГЕОН 15001:
| Параметр
| Значение
|
Аппаратная платформа
| ARM Cortex™-M3.
|
| Дисплей
| 2,8 "цветной TFT ЖК-дисплей
|
| Разрешение дисплея
| 320 x 240
|
| Аналоговые полосы пропускания
| 0 - 200 кГц
|
| Горизонтальная развертка
| От 1мс/дел. до 10с/дел.
|
| Вертикальная развертка
| От 10 мВ/дел. до 10В/дел. с щупом х1; от 0,5 В/дел. до 100 В/дел с щупом х10.
|
| Предел по напряжению
| 80В со щупом х1
|
| Автоматический режим настройки
| AUTO_FIT
|
| Максимальная частота дискретизации
| 1MSPS 12Bits
|
| Входное сопротивление
| > 500KОм
|
| Входное соединение
| DC / AC
|
| Память
| 8 MB USB-флеш накопитель
|
| USB порт
| MicroUSB
|
| Питание
| 3,7 В. литиевая батарея (в комплекте)
|
| Размеры
| 106.5 мм Х 55.7 мм Х 11.5 мм
|
| Вес
| 66 г
|
Комплект поставки
| №
| Наименование
| Количество
|
| 1
| Карманный осциллограф МЕГЕОН 15001
| 1 - шт.
|
| 2
| Щуп осциллографический (х1)
| 1 - шт.
|
| 3
| Руководство по эксплуатации
| 1 - шт.
|
