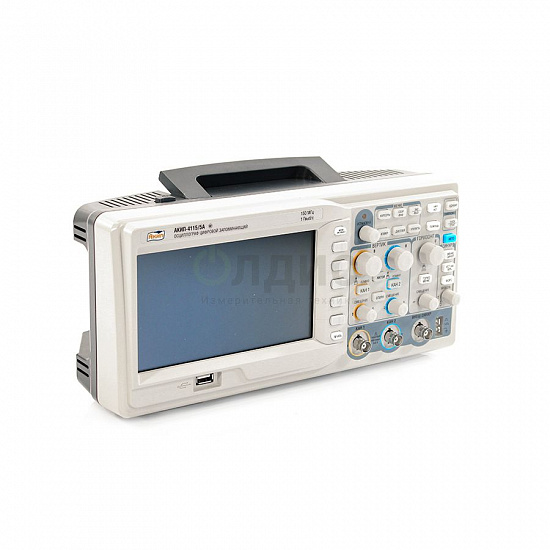

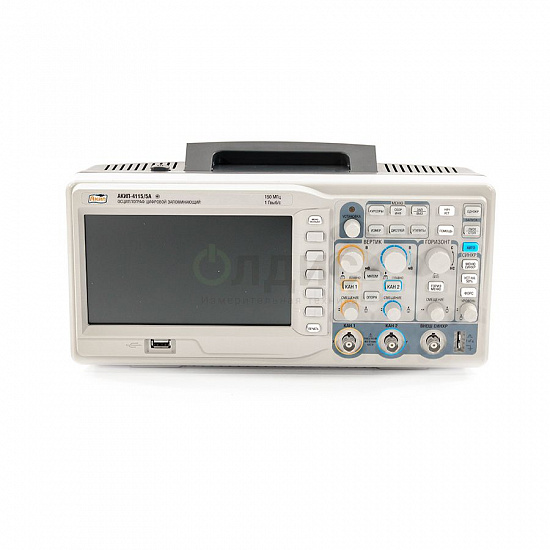

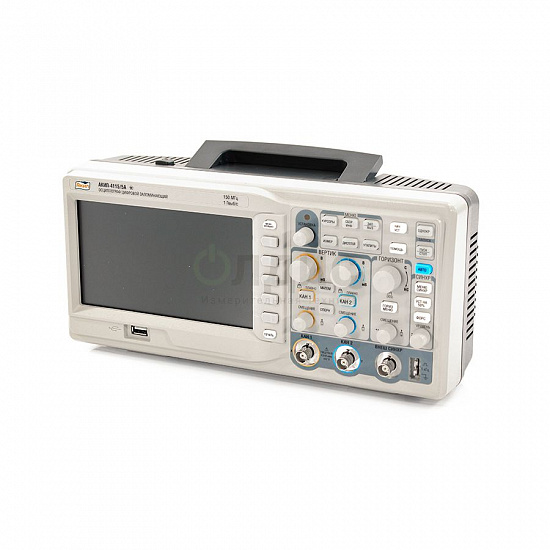

| Канал вертикального отклонения
|
| Число каналов
| 2
|
| Полоса пропускания (-3 дБ)
| 0…150 МГц
|
| Коэффициент отклонения (Коткл.)
| 2 мВ/дел…10 В/дел
|
| Погрешность установки Коткл.
| ± 3%
|
| Время нарастания (не более)
| 2,3 нс
|
| Входной импеданс
| 1 МОм/13 пФ
|
| Макс. входное напряжение
| 600 В пик-пик (х10); кат I
|
| Связь по входу
| Открытый, закрытый, земля
|
| Коэффициент деления
| 1х, 10х, 100х, 1000х
|
| Канал горизонтального отклонения
|
| Коэффициент развертки (Кразв.)
| 2,5 нс – 50 с/дел
|
| Погрешность установки Кразв.
| 0,01%
|
| Режимы работы
| Основной, окно, ZOOM окна, самописец (100 мнс…50 с/дел), X-Y
|
| Синхронизация
|
| Источники синхросигнала
| Каналы 1, 2, внешний
|
| Режимы запуска развертки
| Автоколебательный, ждущий, однократный
|
| Виды синхронизации
| Фронт/срез, длительность, ТВ, время нарастания/спада, попеременно (ALT)
|
| Аналого-цифровое преобразование
|
| Разрешение по вертикали
| 8 бит
|
| Макс. частота дискретизации
| 1 ГГц - 1 канал
500 МГц - 2 канала
|
| Эквивалентная частота дискретизации
| 50 ГГц
|
| Интерполяция
| Линейная, Sin X / X
|
| Объем памяти на канал
| быстрая память: 20 кБ (40 кБ при объед. каналов)
длинная память: 1 МБ (2 МБ при объед. каналов)
|
| Режимы сбора данных
| Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс, накопление (1 с, 2 с, 5 с, бесконечн., выкл.), самописец (от 100 мс/дел)
|
| Курсорные измерения
|
| Режимы
| ручной, автоизмерения, слежение (трэк)
|
| Виды измерений
| ΔU; ΔT; 1/ΔT
|
| Автоматические измерения
|
| По вертикали
| Пик-пик, амплитуда, максим., миним., «высокий» уровень, «низкий» уровень, среднее, с.к.з., выбросы на вершине и в паузе
|
| По горизонтали
| Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, фаза
|
| Измерение задержки
| 8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
|
| Дополнительные возможности
|
| Интерфейс
| На передней панели: USB для сохранения данных на задней панели: USB и LAN для дистанционного управления |
| Математика
| Сложение, вычитание, умножение, деление, БПФ (на участке 1 Кб), цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
|
| Документирование результатов
| Сохранение 20 осциллограмм, 20 профилей настроек, 2 шаблонов допуск. контроля. Регистрация в память до 2500 кадров с регулируемой скоростью записи и воспроизведения
|
| Общие данные
|
| ЖК-дисплей
| TFT цветной (LCD, 480×234 точек), диагональ 17,8 см (8х18 дел);
|
| Напряжение питания
| 100…240 В (± 10 %), 50 Гц
|
| Габаритные размеры
| 323 × 136 × 157 мм;
|
| Масса
| 2,5 кг
|
