АКИП-4115/7А Осциллограф цифровой запоминающий

0 отзывов

Артикул: АКИП-4115/7А

Код товара: 312451

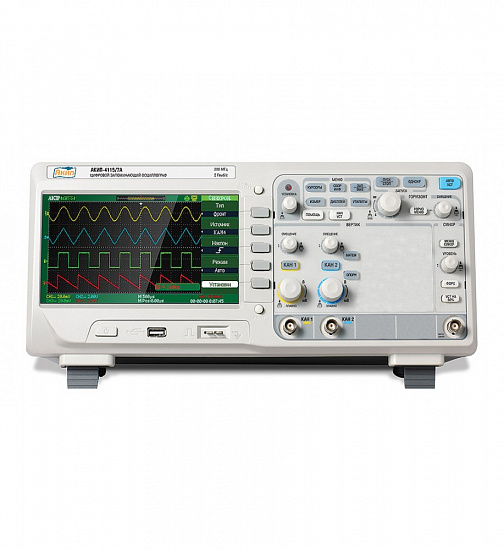

Осциллограф цифровой запоминающий АКИП-4115/7А_1
Посмотрите со всех сторон в 3D
Госреестр
Осциллограф цифровой запоминающий АКИП-4115/7А_1
АКИП
АКИП
Официальный дилер
Официальный дилер

Компания Олдис является представителем производителя, а это значит что товар:

  • Сертифицирован;
  • Оригинальный;
  • Соответствует стандартам.
Характеристики
  • Номер в госреестре СИ — 69417-17
  • Вид исполнения — Настольный
  • Количество аналоговых каналов — 2
  • Полоса пропускания, МГц — 200
Все характеристики Подробное описание
Снят с производства
Аксессуары и расходники
Проверьте срок действия поверки
Затрудняетесь в выборе?

Закажите звонок от нашего специалиста

Дмитрий Иванов
Дмитрий Иванов Эксперт по измерительному оборудованию с опытом более 10 лет

О товаре

Осциллограф АКИП-4115/7А - цифровой осциллограф с двумя каналами и полосой пропускания 200 МГц. С его помощью можно измерять сигналы и анализировать их форму, а также проводить измерения времени и частоты. Максимальная частота дискретизации составляет 2 ГГц, что позволяет получать точные данные. Осциллограф обладает максимальным объемом памяти в 24 кБ, что позволяет сохранять результаты измерений для последующего анализа. Основной компонент осциллографа - АЦП (аналого-цифровой преобразователь) с разрешением 8 бит, обеспечивающий точность измерений. Входное сопротивление составляет 1 МОм, что гарантирует минимальные искажения сигнала при измерении. Осциллограф АКИП-4115/7А подходит для использования как в лабораторных условиях, так и в профессиональных сферах, где требуется высокая точность и надежность измерений.

Технические характеристики

Номер в госреестре СИ 69417-17
Вид исполнения Настольный
Количество аналоговых каналов 2
Полоса пропускания, МГц 200
Максимальная длина записи 24 K
Частота дискретизации, Гвыб/сек 2
Тип отображения Цифровой
Генератор сигналов Нет
Гарантия (мес.) 36
Страна производитель Китай
Габаритные размеры, мм 323х136х157
Вес нетто, кг 2.5

Описание цифрового запоминающего осциллографа АКИП-4115/7А:

Цифровой запоминающий осциллограф АКИП-4115/7А предназначен для исследования однократных и редкоповторяющихся сигналов, а также периодических сигналов для сравнения их формы через некоторое время. Осциллографы всех серий обеспечивают цифровое запоминание, цифровое измерение в диапазоне амплитуд от 2 мВ до 600 В (с делителем) и временных интервалов от 2,5 нс до 50 с, автоматическую установку размеров изображения, автоматическое измерение амплитудно-временных параметров входного сигнала с выводом результата измерения на экран ЦЗО.

Осциллографы обеспечивают возможность подключения к внешнему персональному компьютеру через стык USB или RS-232.

Технические характеристики цифрового осциллографа АКИП-4115/7А:

Параметр Значения
Канал вертикального отклонения
Число каналов 2
Полоса пропускания (-3 дБ) 0…200 МГц
Коэффициент отклонения (Коткл.) 2 мВ/дел…10 В/дел
Погрешность установки Коткл. ± 3%
Время нарастания (не более) 1,8 нс
Входной импеданс 1 МОм/13 пФ; 50 Ом
Макс. входное напряжение 400 В пик-пик (х10); кат I
Связь по входу Открытый, закрытый, земля
Коэффициент деления 1х, 10х, 100х, 1000х
Канал горизонтального отклонения
Коэффициент развертки (Кразв.) 5 нс – 50 с/дел
Погрешность установки Кразв. 0,01%
Режимы работы Основной, окно, ZOOM окна, самописец (100 мнс…50 с/дел), X-Y
Синхронизация
Источники синхросигнала Каналы 1, 2, внешний
Режимы запуска развертки Автоколебательный, ждущий, однократный
Виды синхронизации Фронт/срез, длительность, ТВ, время нарастания/спада, попеременно (ALT)
Аналого-цифровое преобразование
Разрешение по вертикали 8 бит
Макс. частота дискретизации 2 ГГц - 1 канал
1 ГГц - 2 канала
Эквивалентная частота дискретизации 50 ГГц
Интерполяция Линейная, Sin X / X
Объем памяти на канал 12 кБ
Режимы сбора данных Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс, накопление (1 с, 2 с, 5 с, бесконечн., выкл.), самописец (от 100 мс/дел)
Курсорные измерения
Режимы ручной, автоизмерения, слежение (трэк)
Виды измерений ΔU; ΔT; 1/ΔT
Автоматические измерения
По вертикали Пик-пик, амплитуда, максим., миним., «высокий» уровень, «низкий» уровень, среднее, с.к.з., выбросы на вершине и в паузе
По горизонтали Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, фаза
Измерение задержки 8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF
Дополнительные возможности
Интерфейс На передней панели: USB для сохранения данных на задней панели: USB и RS-232 для дистанционного управления
Математика Сложение, вычитание, умножение, деление, БПФ (на участке 1 Кб), цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
Документирование результатов Сохранение 20 осциллограмм, 20 профилей настроек, 2 шаблонов допуск. контроля. Регистрация в память до 2500 кадров с регулируемой скоростью записи и воспроизведения
Общие данные
ЖК-дисплей TFT цветной (LCD, 480×234 точек), диагональ 17,8 см (8х18 дел);
Напряжение питания 100…240 В (± 10 %), 50 Гц
Габаритные размеры 323 × 136 × 157 мм;
Масса 2,5 кг

Внешний вид и основные элементы передней панели АКИП-4115/7А

Внешний вид и основные элементы передней панели АКИП-4115/7А

Элементы передней панели:

  1. Жидко кристаллический экран
  2. Кнопки управления меню.
  3. Кнопка регулировки яркости
  4. Курсоры – кнопка и индикатор включения меню управления курсорами
  5. Сбор информации - кнопка и индикатор включения меню управления сбором информации
  6. Запись\Вызов - кнопка и индикатор включения меню управления записью \воспроизведением профилей и осциллограмм
  7. Измерения – кнопка и индикатор включения и выключения меню измерений.
  8. Экран – кнопка и индикатор включения и выключения меню управления режимами экрана.
  9. Утилиты – кнопка и индикатор включения меню утилит.
  10. Настройки по умолчанию – кнопка вызова начальных установок
  11. Помощь - кнопка вызова подсказки управления осциллографом
  12. Однократный – кнопка и индикатор
  13. Запуск/ Стоп - кнопка запуска или остановки сбора информации
  14. Смещение вертикатьное – кнопка и регулятор
  15. Канал 1 и Канал 2 - кнопка и индикатор
  16. Математика- кнопка и индикатор управления меню математики
  17. Опорные – кнопка и индикатор включения или выключения меню управления записью опорных осциллограмм
  18. В-мВ (Вольт/дел)– регулятор и кнопка установки коэффициента отклонения выбранного канала
  19. Смещение горизонтальное - кнопка и регулятор
  20. Горизонтальное меню– кнопка и индикатор включения или выключения горизонтального меню
  21. с-нс (Время/деление)– регулятор и кнопка установки времени развертки
  22. Авто установка – кнопка автоматического поиска и установки сигнала
  23. Меню синхронизации– кнопка и индикатор включения или выключения меню управления режимами синхронизации
  24. Установка на 50% - кнопка установки уровня запуска на 50% от уровня сигнала
  25. Перезапуск – кнопка, при нажатии которой происходит перезапуск сбора информации
  26. Уровень - кнопка и регулятор.
  27. Калибратор – выход калибратора для компенсации делителей
  28. Внешняя – гнездо входа внешней синхронизации
  29. Входные гнезда Канала 1 и Канала 2
  30. Разъем подключения внешнего USB носителя
  31. Печать - запуск печати на принтер
  32. Кнопка включены \выключения сетевого питания

Индикация осциллографа АКИП-4115/7А

Индикация осциллографа АКИП-4115/7А

Элементы окна осциллографа:

  1. Индикатор отображения состояния схемы синхронизации. Сбор информации остановлен. Развертка осциллографа находится в режиме самописца
  2. Индикатор соотношения отображения на экране видимой части осциллограммы.
  3. Символ обзорной индикации расположения точки запуска развертки по отношении к полной длине памяти.
  4. Индикатор отображения режима печати экранного изображения при нажатии кнопки «Print». Режим сохранения экрана как «bmp.» файла
  5. Индикатор отображения режима работы USB разъема расположенного на задней панели осциллографа.
  6. Индикатор точки земли Канала 1. Индикатор точки земли Канала 2.
  7. Индикатор уровня синхронизации.
  8. Результаты измерений после нажатия на кнопку автоустановки «AUTO».
  9. Значок осциллограммы канала показывает настройки вертикального отклонения. Связь по переменному току. Связь по постоянному току. Вход отключен от входного сигнала и заземлен
  10. Значение коэффициента развертки
  11. Значение времени задержки
  12. Индикатор источник синхронизации, вида синхронизации и уровня синхронизации
  13. Синхронизации по фронтам или параметрам импульса
  14. Индикатор подключения USB устройства к разъему, расположенному на передней панели осциллографа.

Комплект поставки цифрового запоминающего осциллографа АКИП-4115/7А:

№ Наименование Количество
1. Цифровой запоминающий осциллограф АКИП-4115/7А 1
2. Шнур питания 1
3. Делитель 1:1/1:10 2
4. Руководство по эксплуатации 1
5. ПО EasyScope3.0/АКИП (1CD) 1
Преимущества
  • Интерполяция - Sin X/х, линейная
  • Математические функции, БФП (1 кБ)
  • Цифровые фильтры. Автоматические (до 32-х параметров) и курсорные измерения
  • Расширенная синхронизация (включая ТВ-синхронизацию)
  • Внутренняя память - 20 осциллограмм и 20 профилей настроек.
Комплектация
  • Осциллограф АКИП-4115/7А
  • Шнур питания
  • Пробник (2 шт.)
  • Кабель USB
  • CD с ПО
