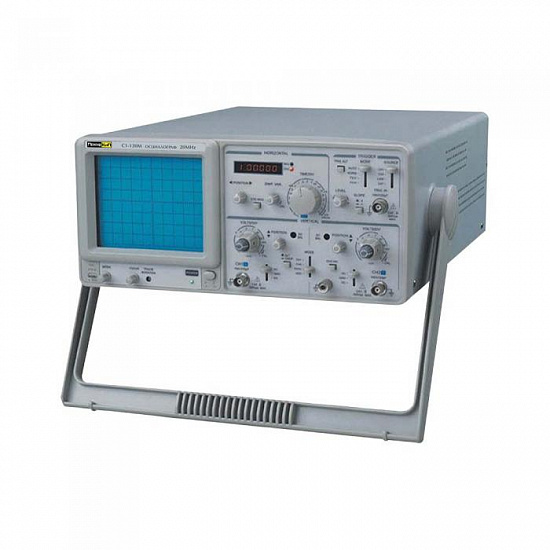

| Электронно-лучевая трубка (ЭЛТ)
|
| Тип
| прямоугольный, 6 дюймов
|
| Экспозиционная площадь
| 8 х 10 дел (1 дел = 1 см)
|
| Ускоряющее напряжение
| 2 кВ
|
| Z-вход
|
| Входной сопротивление
| ~ 47 кОм
|
| Входной уровень
| ≥ 5 Впик-пик
|
| Частотный диапазон
| 2 МГц
|
| Канал вертикального отклонения
|
| Чувствительность
| х1: 5 мВ /дел … 5 В /дел ±3% (12 диапазонов)
х5: 1 мВ /дел … 1 В /дел ±5% (12 диапазонов)
|
| Полоса пропускания (-3 дБ) х1
| 0 МГц … 20 МГц (открытый вход)
10 Гц … 20 МГц (закрытый вход)
|
| Полоса пропускания (-3 дБ) х5
| 0 МГц … 7 МГц (открытый вход)
10 Гц … 7 МГц (закрытый вход)
|
| Время нарастания
| х1: ≤ 17,5 нс
х5: ≤ 50 нс
|
| Входной импеданс
| ~ 1 МОм /25 пФ
|
| Вход усилителя
| открытый (DC), закрытый (АС), заземленный (GND)
|
| Максимальное входное напряжение
| 400 В при 1 кГц
|
| Режим работы
| канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV)
|
| Канал горизонтального отклонения
|
| Коэффициент развертки
| 0,2 мкс /дел … 0,5 с /дел
20 нс /дел … 50 мс /дел при масштабировании
|
| Точность
| ±3%
±5% при масштабировании
|
| Масштабирование развертки
| х 10
|
| Максимальный коэффициент развертки
| 20 нс /дел
|
| Линейность развертки
| ±5%
±10% при масштабировании
|
| Синхронизация
|
| Режим
| автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V), фиксация уровня (LEVEL LOCK)
|
| Источник синхронизации
| канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT)
|
| Полярность синхронизации
| «+» или «-»
|
| Чувствительность (20 Гц … 2 МГц)
| 0,5 дел (CH1, CH2)
2,0 дел (ALT)
200 мВ (EXT)
ТВ-синхроимпульс 1 дел при 1 В (EXT)
|
| Чувствительность (2 МГц … 20 МГц)
| 1,5 дел (CH1, CH2)
2,0 дел (ALT)
800 мВ (EXT)
ТВ-синхроимпульс 1 дел при 1 В (EXT)
|
| Внешний вход синхронизации
|
| Входной импеданс
| 1 МОм ±3% /25 пФ ±5 пФ
|
| Максимальное входное напряжение
| 400 В при 1 кГц
|
| Режим X-Y
|
| Чувствительность
| 5 мВ /дел … 5 В /дел ±4%
|
| Частотный диапазон Х-входа
| 500 кГц
|
| Сдвиг фазы
| ≤3° (50 кГц)
|
| Выходной сигнал
|
| Выход сигнала канала 1
|
| Калибратор
|
| Форма сигнала
| положительный меандр
|
| Частота
| 1 кГц ±2%
|
| Выходное напряжение
| 2 Впик-пик ±2%
|
| Частотомер
|
| Разрядность
| 6-разрядный
|
| Полоса пропускания
| 10 Гц ... 20 МГц
|
| Общие данные
|
| Питание
| 110 В /220 В ±10%, 50 Гц /60 Гц
|
| Габаритные размеры
| 310 х 150 х 455 мм
|
| Вес
| 8 кг
|
