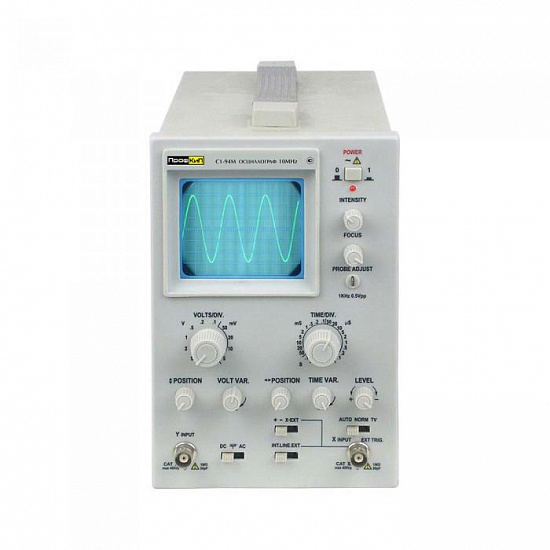

Электронно-лучевая трубка (ЭЛТ)
|
Тип
| круглая, 3 дюйма
|
Экспозиционная площадь
| 8 х 10 дел (1 дел = 6 мм)
|
Ускоряющее напряжение
| 1,3 кВ
|
Канал вертикального отклонения
|
Чувствительность
| 5 мВ /дел … 5 В /дел ±3%
|
Полоса пропускания (-3 дБ)
| 0 МГц … 10 МГц (открытый вход) 10 Гц … 10 МГц (закрытый вход)
|
Максимальное входное напряжение
| 400 В
|
Вход усилителя
| открытый (DC), закрытый (АС), заземленный (GND)
|
Входной импеданс
| 1 МОм ±3% /30 пФ ±5 пФ
|
Регулировка коэффициента
| 2,5:1
|
Канал горизонтального отклонения
|
Коэффициент развертки
| 0,1 мкс /дел … 0,1 с/дел ±3%
|
Регулировка коэффициента
| 2,5:1
|
Синхронизация
|
Режим
| автоматический (AUTO), ждущий (NORM), ТВ-синхронизация (TV)
|
Источник синхронизации
| внутренний (INT), сеть (LINE), внешний (EXT)
|
Полярность синхронизации
| «+» или «-»
|
Чувствительность
| 1 дел (INT) 0,3 В (EXT) 2 дел (TV)
|
Внешний вход синхронизации
|
Входной импеданс
| 1 МОм ±3% /25 пФ ±5 пФ
|
Максимальное входное напряжение
| 160 В
|
Режим X-Y
|
Чувствительность
| 0,5 В /дел (X) 5 мВ /дел … 5 В /дел (Y)
|
Частотный диапазон (-3 дБ)
| 0 МГц … 1 МГц (DC) 10 Гц … 1 МГц (AC)
|
Сдвиг фазы
| ≤ 3° (50 кГц)
|
Калибратор
|
Форма сигнала
| положительный меандр
|
Частота
| 1 кГц ±2%
|
Выходное напряжение
| 0,5 Впик-пик ±2%
|
Общие данные
|
Питание
| 110 В … 127 В ±10%, 220 В … 240 В ±10% /50 Гц ±2 Гц, 60 Гц ±2 Гц
|
Габаритные размеры
| 130 х 190 х 280 мм
|
Вес
| 3 кг
|
