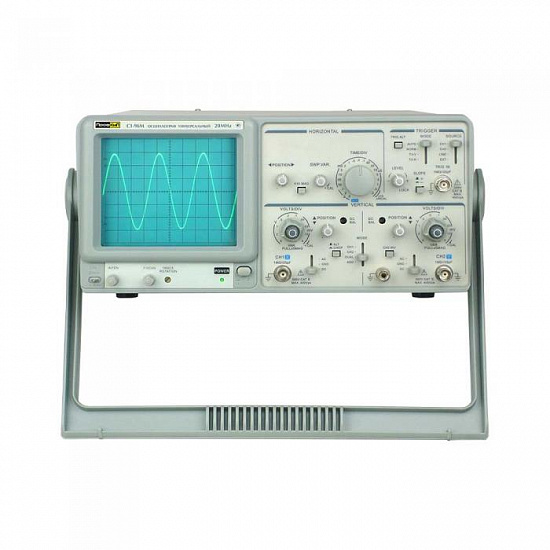

ПрофКИП С1-96М Осциллограф универсальный

0 отзывов

Артикул: ПрофКИП С1-96М

Код товара: 141794

ПрофКИП С1-96М Осциллограф универсальный_1
Посмотрите со всех сторон в 3D
Госреестр
ПрофКИП С1-96М Осциллограф универсальный_1
ПрофКИП
ПрофКИП
Официальный дилер
Официальный дилер

Компания Олдис является представителем производителя, а это значит что товар:

  • Сертифицирован;
  • Оригинальный;
  • Соответствует стандартам.
Характеристики
  • Номер в госреестре СИ — 41754-09
  • Вид исполнения — Настольный
  • Полоса пропускания, МГц — 20
  • Количество каналов — 2
Все характеристики Подробное описание
133 361 ₽ с НДС 22%
Проверьте срок действия поверки
Затрудняетесь в выборе?

Закажите звонок от нашего специалиста

Дмитрий Иванов
Дмитрий Иванов Эксперт по измерительному оборудованию с опытом более 10 лет

О товаре

Универсальный осциллограф ПрофКИП С1-96М предоставляет возможность исследовать форму и измерять ампитудно-временные параметры периодических сигналов в полосе пропускания от 0 МГц до 20 МГц. Он обеспечивает визуальное наблюдение сигналов, а также детальное исследование выбранной части растра одним каналом. Осциллограф идеально подходит для проведения наладочных, ремонтных и лабораторных исследований в условиях умеренного климата. Работает он как в лабораторных, так и в цеховых условиях, а также может использоваться для поверки и ремонта.

Технические характеристики

Номер в госреестре СИ 41754-09
Вид исполнения Настольный
Полоса пропускания, МГц 20
Количество каналов 2
Максимальная частота захвата, осц/с 30000
Вертикальная развертка х1: 5…5000 мВ/дел; 1…1000 мВ/дел
Горизонтальная развертка 200…500000 нс/дел (0.2 мкс/дел…0.5 с/дел)
Режимы входа DC, AC, GND
Генератор сигналов Нет
Вход внешнего запуска Да
Выход внешнего запуска Да
Тип отображения Аналоговый
Дисплей ЭЛТ 6" (8×10 дел, 1 дел = 2 см)
Гарантия (мес.) 12
Страна производитель Россия
Габаритные размеры, мм 310х150х455
Вес нетто, кг 8

Описание осциллографа универсального ПрофКИП С1-96М:

Осциллограф универсальный ПрофКИП С1-96М предназначен для исследования формы и измерения ампитудно-временных параметров одного или двух периодических сигналов в полосе пропускания от 0 МГц до 20 МГц. Осциллограф ПрофКИП С1-96М предназначен для работы в лабораторных и цеховых условиях и может использоваться для исследовательских, поверочных и ремонтных работ.

Отличительные особенности осциллографа ПрофКИП С1-96М:

  • Количество каналов: 2;
  • Полоса пропускания: 0 МГц … 20 МГц;
  • ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см);
  • Высокая чувствительность: 1 мВ /дел;
  • ALT функция запуска;
  • Масштабирование развертки: х 10;
  • ТВ-синхронизация, режим X-Y;

Технические характеристики ПрофКИП С1-96М:

Параметры Значения
Электронно-лучевая трубка (ЭЛТ)
Тип прямоугольный, 6 дюймов
Экспозиционная площадь 8 х 10 дел (1 дел = 1 см)
Ускоряющее напряжение 2 кВ
Яркость непрерывно регулируемая на передней панели
Z-вход
Входное сопротивление ~ 47 кОм
Входной уровень ≥ 5 Впик-пик
Частотный диапазон 2 МГц
Канал вертикального отклонения
Чувствительность х1: 5 мВ /дел …5 В /дел (12 диапазонов)
х5: 1 мВ /дел … 1 В /дел (12 диапазонов)
Полоса пропускания (-3 дБ) х1 0 МГц … 20 МГц (открытый вход)
10  Гц … 20 МГц (закрытый вход)
Полоса пропускания (-3 дБ) х5 0 МГц … 7 МГц (открытый вход)
10  Гц … 7 МГц (закрытый вход)
Время нарастания х1: ≤ 17,5 нс
х5: ≤ 50 нс
Входной импеданс ~ 1 МОм /25 пФ
Вход усилителя открытый (DC), закрытый (АС), заземленный (GND)
Максимальное входное напряжение 400 В при 1 кГц
Режим работы канал 1 (CH1), канал 2 (CH2), оба канала (DUAL) (попеременно (ALT) /поочередно (CHOP)), сумма каналов (ADD), разность каналов (CH2 INV)
Канал горизонтального отклонения
Коэффициент развертки

0,2 мкс /дел … 0,5 с /дел
20 нс /дел … 50 мс /дел при масштабировании

Точность ±3%
±5% при масштабировании
Масштабирование развертки х10
Максимальный коэффициент развертки 20 нс /дел
Линейность развертки ±5%
±10% при масштабировании
Синхронизация
Режим автоматический (AUTO), ждущий (NORM), ТВ-строки (TV-H), ТВ-кадры (TV-V), фиксация уровня (LEVEL LOCK)
Источник синхронизации канал 1 (CH1), канал 2 (CH2), сложение каналов синхронизации (ALT), сеть (LINE), внешний (EXT)
Вход усилителя закрытый (АС)
Полярность синхронизации «+» или «-»
Чувствительность (20 Гц … 2 МГц) 1 дел (CH1, CH2)
2,0 дел (ALT)
200 мВ (EXT)
ТВ-синхроимпульс > 1 дел при 1 В (EXT)
Чувствительность (2 МГц … 20 МГц) 1,5 дел (CH1, CH2)
3,0 дел (ALT)
800 мВ (EXT)
ТВ-синхроимпульс > 1 дел при 1 В (EXT)
Внешний вход синхронизации
Входной импеданс 1 МОм ±3% /25 пФ ±5 пФ
Максимальное входное напряжение 400 В при 1 кГц
Выходной сигнал
Выход сигнала канала 1
Режим X-Y
Чувствительность 5 мВ /дел … 5 В /дел ±4%
Частотный диапазон X-входа 500 кГц
Сдвиг фазы ≤3° (50 кГц)
Калибратор
Форма сигнала положительный меандр
Частота 1 кГц
Выходное напряжение 2 Впик-пик ±2%
Общие данные
Питание 110 В /220 В ±10%, 50 Гц /60 Гц
Габаритные размеры 310 х 150 х 455 мм
Вес 8 кг

Комплект поставки

№ Наименование Количество
1 Осциллограф универсальный ПрофКИП С1-96М 1 - шт.
2 Делитель 1 - шт.
3 Кабель питания 1 - шт.
4 Руководство по эксплуатации 1 - шт.
Преимущества
  • Количество каналов: 2
  • Полоса пропускания: 0 МГц … 20 МГц
  • ЭЛТ: 6 дюймов (8 х 10 дел, 1 дел = 1 см)
  • Высокая чувствительность: 1 мВ /дел
  • ALT функция запуска
  • Масштабирование развертки: х 10
  • ТВ-синхронизация, режим X-Y
Комплектация
  • Осциллограф универсальный ПрофКиП С1-96М
  • Делитель (2 шт.)
  • Кабель питания
  • Руководство по эксплуатации
