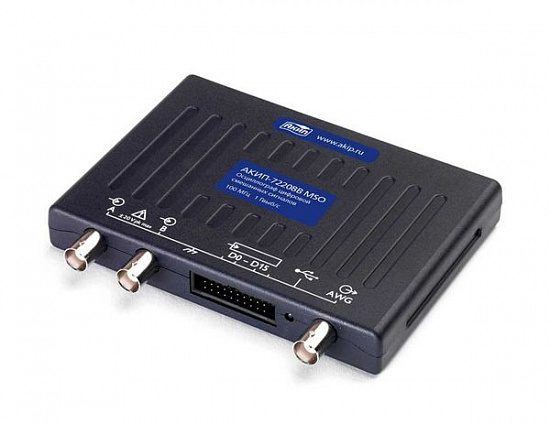

| Канал вертиального отклонения(Аналоговые каналы)
|
| Число входных каналов
| 2 канала
|
| Полоса пропускания ( - 3 дБ)
| 0... 25 МГц
|
| Время нарастания
| ≤ 14 нс
|
| Коэффициент отклонения (Коткл.)
| 10 мВ/дел ... 4 В/дел
|
| Вид входа
| Открытый, закрытый
|
| Погрешность установки Коткл.
| ± 3 % от полной шкалы
|
| Диапазоны входящего напряжения
| ± 50 мВ ... ± 20 В
|
| Диапазон установки смещения
| -
|
| Входное сопротивление
| 1 МОм ± 1% / 14 пФ ± 2 пФ
|
| Защита от перенапряжения
| ± 100 В (DC + AC пик)
|
| Канал вертиального отклонени
|
| Число каналов
| 16 (2 порта по 8 каналов каждый)
|
| Входной разъем
| 2,54 мм 2х10 контактны разъем
|
| Максимальная частота
| 100 МГц (200 Мбит/с)
|
| Минимальный временной интервал
| 5 нс
|
| Входной импеданс
| 200 кОм ( ± 2%) / (8 ± 2) пФ
|
| Пороговый уровень
| TTL, CMOS, ECL, PECL, заданный (- 5...+5 В)
|
| Погрешность установки порога
| ± 350 мВ (с учетом гистерезиса)
|
| Входное напряжение
| ± 20 В (защита от перенапряжения ± 50 В)
|
| Задержка между каналами
| 2 нс
|
| Канал горизонтального отклонения
|
| Минимальный коэффициент развертки (Кразв.)
| 5 нс
|
| Максимальный коэффициент развертки (Кразв.)
| 5000 с/дел
|
| Погрешность установки Кразв.
| ± 100 ppm ( ± 0,01 %)
|
| Режимы работы
| Основной, ZOOM окно, X-Y
|
| Синхронизация
|
| Источники синхросигнала
| Любой из аналоговых каналов, цифровые каналы
|
| Условия запуска развертки
| Фронт, по длительности, окно, по длит. в окне, отложенная, отложенная в окне, по уровню, по интервалу, логические условия (‘И, ‘ИЛИ и т.д.)
|
| Режим запуска
| Однократный, ждущий, автоколебательный, без синхронизации, эквивалентный
|
| Аналого-цифровое преобразование
|
| Разрешение по вертикали
| 8 бит (12 бит в режиме ERES)
|
| Интерполяция
| Линейная, Sin (X)/х
|
| Частота дискретизации
|
200 МГц (1 канал), 100 МГц (2 канала)
|
| Эквивалентная частота дискретизации
|
4 ГГц;
|
Максимальная длина памяти:
2 канала
4 канала
MSO
|
16 кБ
48 кБ
48 кБ
|
| Режимы сбора данных
| Выборка, послесвечение, цифровой самописец (ROLL)
|
| Курсорные измерения
|
| Функции
| ΔU; ΔT; 1/ΔT
|
| Автоматические измерения
|
| По вертикали
| Пик-пик, амплитуда, максимальное, минимальное, «высокий» уровень, «низкий» уровень, среднее, среднеквадратическое, выбросы на вершине и в паузе
|
| По горизонтали
| Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, задержка
|
| Статистика
| Максимум, минимум, среднее, СКО
|
| Анализатор спектра
| Пиковая частота, пиковая амплитуда, среднее, мощность, THD %, THD dB, THD+N, SFDR, SINAD, SNR, IMD
|
| Математика
|
| Функции
| −x, x+y, x−y, x*y, x/y, x^y, sqrt, exp, ln, log, abs, norm, sign, sin, cos, tan, arcsin, arccos, arctan, sinh, cosh, tanh, freq, derivative, integral, m in, max, average, peak, delay и другие
|
| Операторы
| Любой аналоговый или цифровой канал, опорная осциллогр. (ref), время, число - π (пи)
|
| Анализатор спектра
|
| Диапазон входных частот
| 0... 25 МГц
|
| Индикация спектрограммы
| Амплитуда, среднее значение, удержание пика
|
| Тип окна наблюдения
| Прямоугольное, треугольное, гауссовское, Блэкмана, фон Хана, Хэмминга, с плоской вершиной, Блэкмана - Харриса.
|
| Глубина БПФ (точек)
| 128... 1.048.576 точек (1 М)
|
| Декодирование последовательных данных
|
| Формат данных
| 1-Wire, ARINC 429, CAN, DCC, DMX512, FlexRay, Ethernet 10Base-T, USB 1.1, I2C, I2S, LIN, PS/2, SPI, SENT, UART/RS-232
(с учетом полосы пропускания и частоты дискретизации выбранной модели осциллографа)
|
| Допусковый контроль
|
| Статистика (Годен/ Не годен)
| В допуске, не в допуске, общее кол-во тестов
|
| Общие данные
|
| Источник питания
| USB порт
|
| Интерфейс
| USB 2.0 (совместимый с USB 3.0)
|
| Габаритные размеры
| 142 × 92 × 19 мм (АКИП-72204A и АКИП-72205A)
130 × 104 × 19 мм (остальные модели, включая АКИП-72205A MSO)
|
| Масса, не более
| 0,2 кг
|
