О товаре

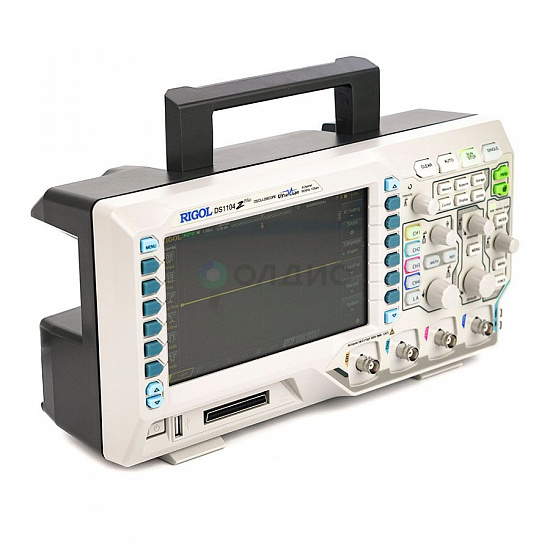

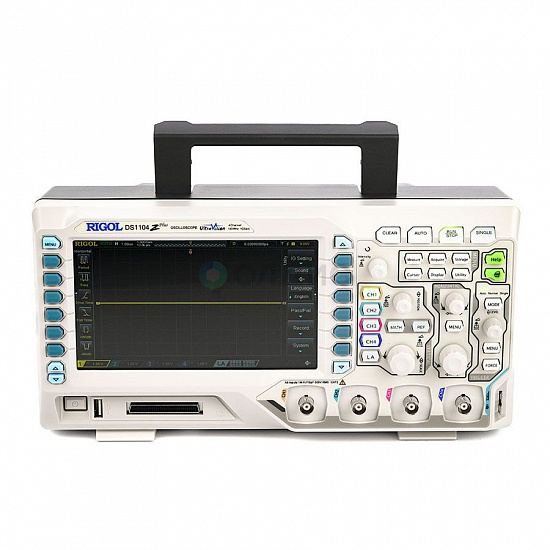

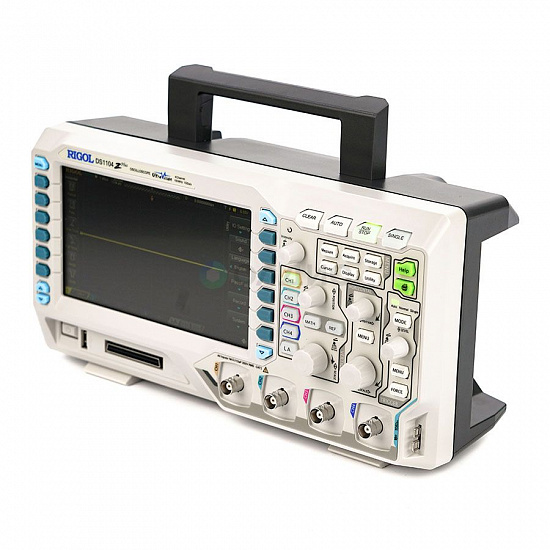

RIGOL DS1104Z Plus - это четырехканальный цифровой осциллограф с полосой пропускания 100 МГц. Он предлагает точные измерения и удобство просмотра осциллограмм, а также обладает высокой скоростью захвата и записи вплоть до 30 000 осц./сек. С частотой дискретизации в реальном времени до 1 Гвыб/сек для 4-х каналов и 250Мвыб/сек для одного, он обеспечивает высокую производительность. С глубиной памяти 12 м точек, этот осциллограф также может быть расширен до 16 цифровых каналов для использования в качестве осциллографа смешанных сигналов. Отличный выбор для лабораторных исследований, отладки электроники, обучения и многое другое.
Технические характеристики
| Номер в госреестре СИ |
82665-21 |
| Вид исполнения |
Настольный |
| Количество аналоговых каналов |
4 |
| Полоса пропускания, МГц |
100 |
| Максимальная длина записи |
12 M |
| Частота дискретизации, Гвыб/сек |
1 |
| Максимальная частота захвата, осц/с |
30000 |
| Вертикальная развертка |
1 мВ/дел - 10 В/дел |
| Горизонтальная развертка |
5 нс/дел - 50 с/дел |
| Точность временной развертки, ppm |
≤±25 |
| Вертикальное разрешение (A/D), бит |
8 |
| Режимы входа |
открытый, закрытый, земля |
| Тип отображения |
Цифровой |
| Частотомер |
встроенный, 6 разрядов |
| Генератор сигналов |
Нет |
| Математические функции |
A+B, A-B, A×B, A/B, FFT, &&, ||, ^, !, intg, diff, sqrt, lg, ln, exp, abs, фильтр |
| Интерфейс |
USB Host, USB-device, LAN, выход AUX (TrigOut / PassFail) |
| Дисплей |
диагональ 7” , ЖК, TFT матрица, 800 (по горизонтали) × 480 (по вертикали) точек, 16 000 000 цветов (24 бит) |
| Гарантия (мес.) |
36 |
| Страна производитель |
Китай |
| Габаритные размеры, мм |
313х160х122 |
| Вес нетто, кг |
3.2 |
Описание цифрового осциллографа Rigol DS1104Z Plus:
Rigol DS1104Z Plus цифровой осциллограф – это современный, функциональный инструмент, предназначенный для проведения анализа и тестирования электронных схем. Благодаря новой технологии UltraVision, цфвое устройство применяется специалистами во многих областях.
Устройство характеризуется шифроким набором функций, а также простотой в использовании. Поэтому и завоевал такую большую популярность. Также данный измерительный прибор пользуется спросом, так как сделан он из высококачественных материалов. Поэтому при правильном пользовании и соблюдении правил, написанных в руководстве к пользованию, устройство будет служить максимально долго.
Мы предлагаем вам приобрести высокоточное измерительное устройство для работ любой сложности по приятной цене. Для заказа прибора свяжитесь с нами любым удобным вам способом. Мы вам перезвоним и обсудим детали заказа. Оплата возможна картой или наличными. Осуществляем доставку товара.
Отличительные особенности:
К главным отличительным особенностям данного измерительного прибора относят:
- Устройство предназначено для использования в различных сферах,
- Пользоваться им легко, результат будет точным (погрешность составляет минимальный процент),
- Устройство надёжное и прочное (сделано из качественных материалов),
- Устройство, выполненное в современном дизайне,
- Прибор многофункциональный (с аналитическими и математическими функциями), обладает отличными техническими характеристиками,
- 4 аналоговых каналов, плюс 16 цифровых каналов,
- Устройство с полосой пропускания 100 МГц,
- Прибор с большим объёмом памяти (12 М),
- Скорость захвата – 30 000 осц/с,
- С функцией синхронизации и декодирования сигналов последовательности шин,
- Идеален для анализа схем со смешанными сигналами,
- Прибор отлично подходит для проверки радиоаппаратуры,
- Связь по входу – открытый, закрытый, земля,
- Все результаты замеров отображаются на жк экране высокого разрешения (по качеству изображения – сравнимо с аналоговыми устройствами),
- Регулируемая глубина памяти,
- Нажатием одной клавиши возможно сохранять скриншоты на флэш – носитель,
- С функцией автоматических измерений auto (контроль 24 параметров),
- Устройство с возможностью записи формы волны в реальном времени,
- Кнопка CLEAR (очистка экрана без сбрасывания данных),
- Все кнопки сгруппированы (каждая из них выполняет свою функцию),
- Используя данный прибор, вероятность неправильного интерпретирования данных исключена,
- Устройство с многоуровневым измерителем интенсивности,
- С возможностью подключиться к компьютеру (для дальнейшего анализа и обработки данных),
- Процесс исследования можно проводить дистанционно,
- В комплекте: осциллограф, кабель для подключения к компьютеру, плюс чехол,
- Гарантия на прибор 2 года.
Сфера использования:
Цифровой осциллограф ds1104z plus широко используется при исследовании и наладке высоковольтного оборудования, а также при ремонте и настройке электроники. Также его используют для проведения работ в лабораториях.
Технические характеристики Rigol DS1104Z Plus:
| Характеристики |
Значения |
| Тип дисплея |
диагональ 7” , ЖК, TFT матрица |
| Разрешение дисплея |
800 (по горизонтали) × 480 (по вертикали) точек |
| Количество цветов |
16 000 000 цветов (24 бит) |
| Послесвечение |
мин, 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, бесконечно |
Тип отображения
|
векторный, точками
|
| Выходное напряжение (типичное) |
амплитуда 3 Вп-п |
| Частота (типичное) |
Меандр 1 кГц |
| Стандартный |
USB Host, USB-device, LAN, выход AUX (TrigOut / PassFail)
|
| Напряжение |
100 ~ 240 Вэфф. AC, 45 ~ 440 Гц |
| Потребляемая мощность |
<50 Вт |
| Предохранитель |
2 A, T тип, 250 В |
| Габаритные размеры |
313,1 мм × 160,8 мм × 122,4 мм (Ш*В*Г) |
| Вес |
Около 3,2 кг±0,2 кг (3,8 кг±0,5 кг с упаковкой) |

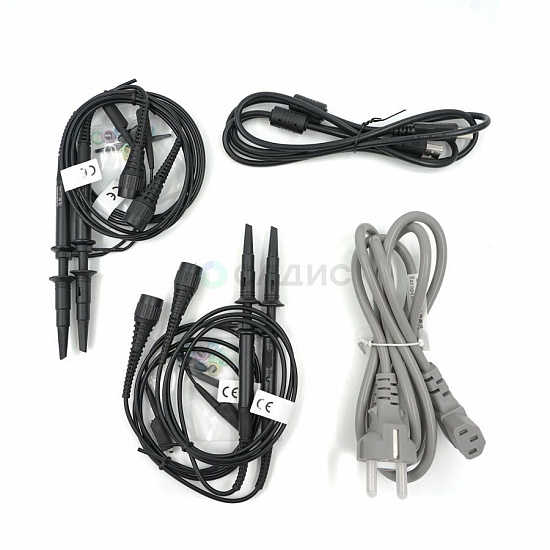

Комплект поставки цифрового осциллографа Rigol DS1104Z Plus:
- Осциллограф
- Осциллографические щупы – 4 шт. пассивных (150 МГц)
- Сетевой кабель
- USB кабель для подключения к ПК
- Краткое руководство по эксплуатации
