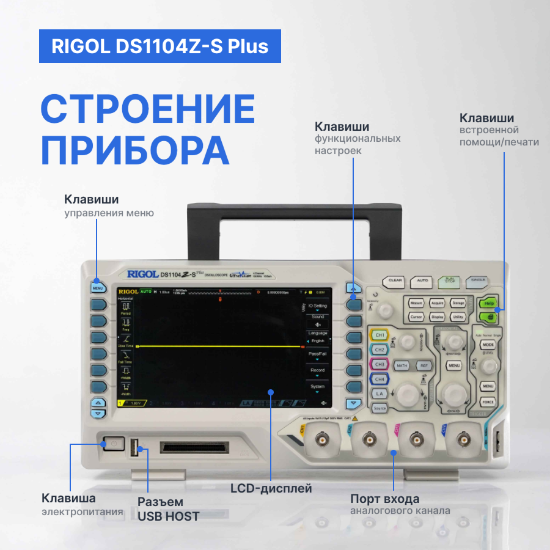

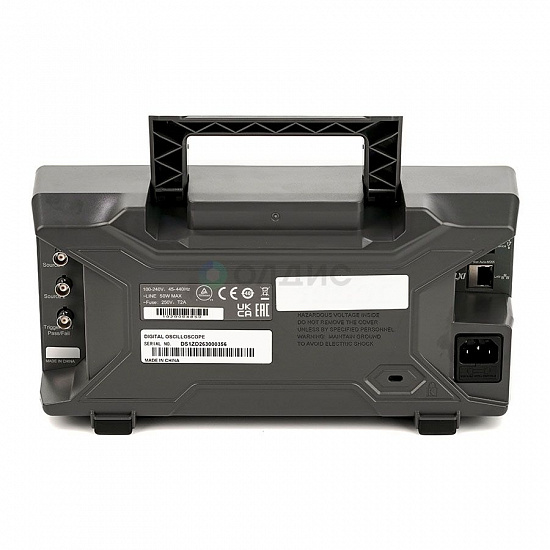

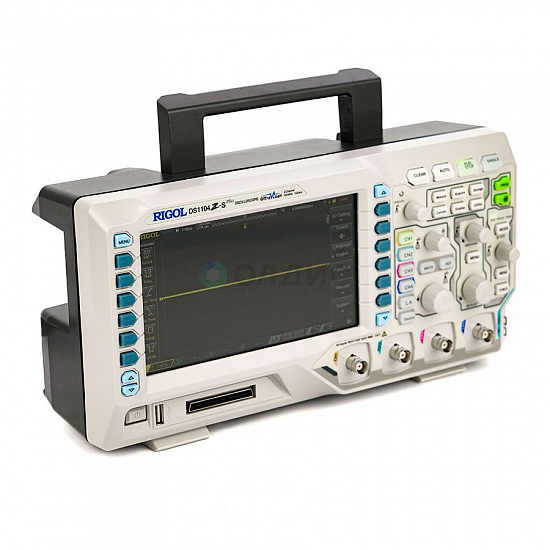

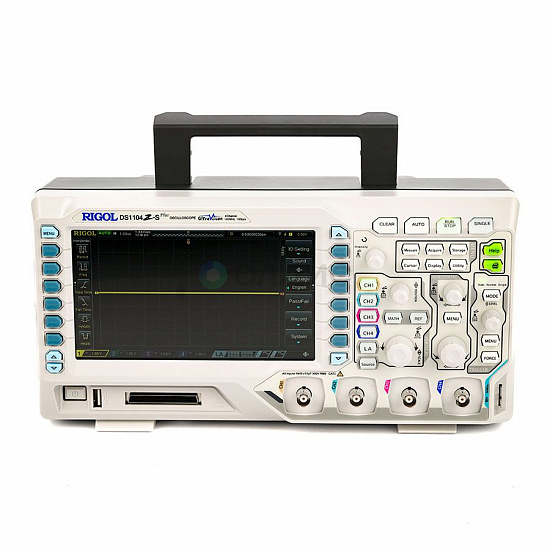

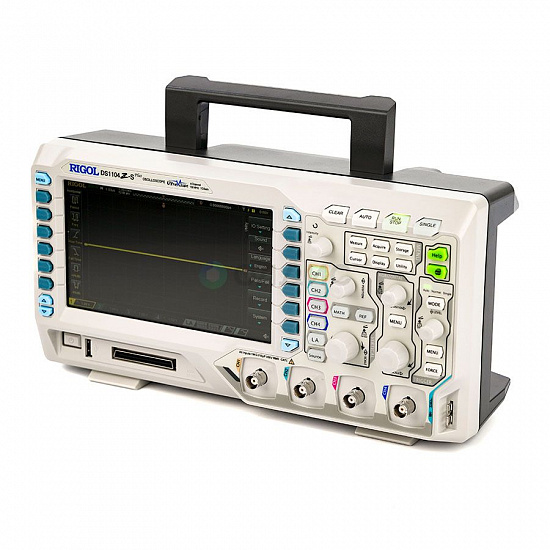

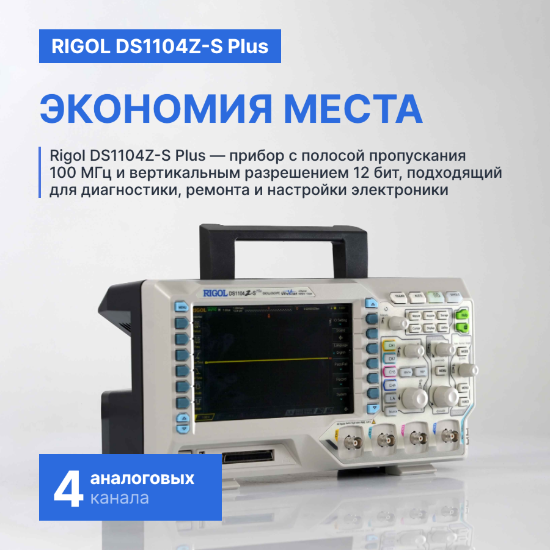

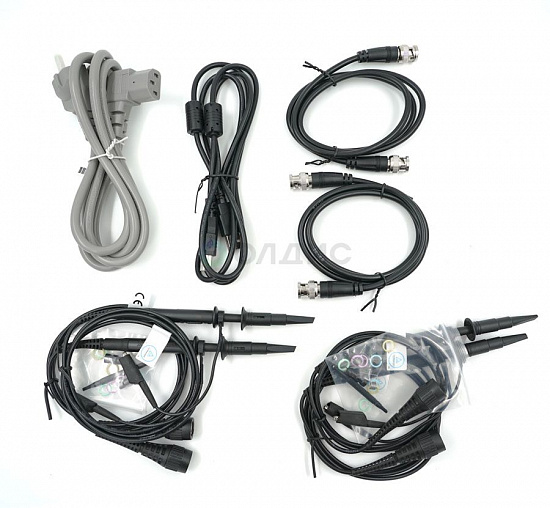

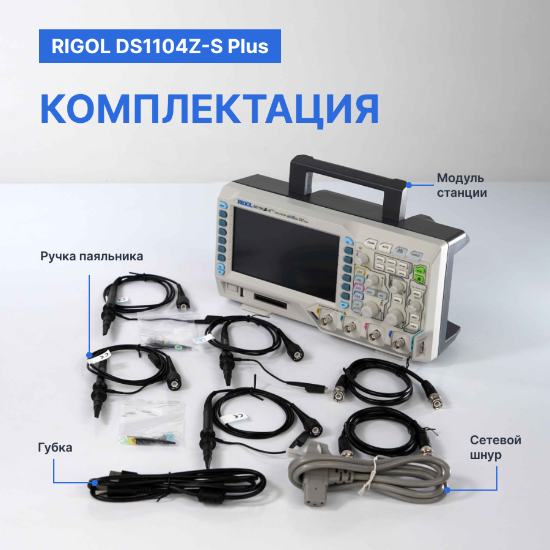

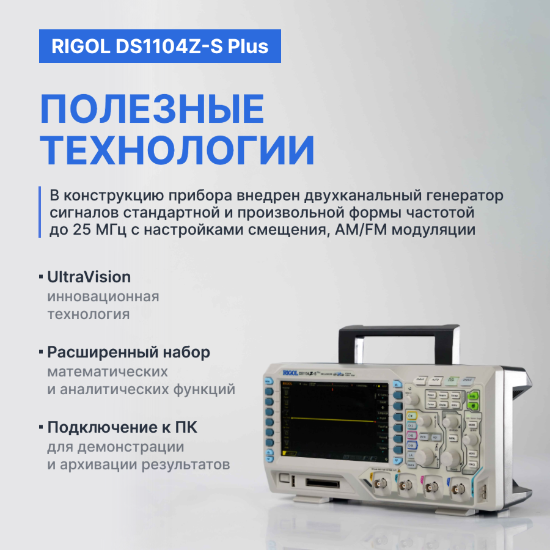

| Полоса пропускания
| 100 MГц
|
| Режим дискретизации
| Реальное время
|
| Количество каналов
| 4
|
| Регистрация
| Режим
| Обычный
|
| Пиковый детектор 4 нс
|
| Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024 выборок)
|
| Макс. дискретизация (реальное время)
| 1 Гвыб/сек (500 Мвыб/сек - 2 канала, 250 Мвыб/сек - 4 канала)
|
| Вход
| Связь по входу
| открытый, закрытый, земля
|
| Входной импеданс
| 1 MΩ±2% || 13 пФ ±3 пФ
|
| Учет ослабления пробников
| 0,01х-1000х с шагом 1-2-5
|
| Максимальное входное напряжение
| 300 Вскз CAT I, 100 Вскз CAT II
|
| Ограничение полосы пропускания
| 20 МГц, полный диапазон
|
| Параметры горизонтальной системы
| Скорость захвата осциллограмм
| 30000 осц./сек
|
| Интерполяция
| (sin x)/x
|
| Глубина записи
| Один канал: Авто, 12 К, 120 К, 1.2 М, 12 М и 24 М (опция)
|
| Два канала: Авто, 6 К, 60 К, 600 К, 6 М и 12 М (опция)
|
| Четыре канала: Авто, 3 К, 30 К, 300 К, 3 М и 6 М (опция)
|
| Коэффициент развертки
| 5 нс/дел ~ 50 с/дел, с шагом 1~2~5
|
| Погрешность временной базы
| ≤±25 ppm
|
| Максимальная задержка
| Пред-запуск: ≥ 1 ширины экрана
|
| Пост-запуск: 1 с....100000 с
|
| Режимы
| Y-T, X-Y, самописец, задержка
|
| Параметры вертикальной системы
| Вертикальное разрешение
| 8 бит
|
| Вертикальное отклонение
| 1 мВ/дел ~ 10 В/дел
|
| Диапазон смещения
| ±2 В (1 мВ/дел ~ 499 мВ/дел)
|
| ±100 В (500 мВ/дел ~ 10 В/дел )
|
| Полоса пропускания для аналогового периодического сигнала
| DC ~ 100 МГц
|
| Полоса пропускания для однократного сигнала
| DC ~ 100 МГц
|
| Низкочастотный предел
| ≤5 Гц ( на входе BNC)
|
| Время нарастания
| ≤5 нс (типичное)
|
| Погрешность коэф.усиления
| <10 мВ: ±4% от полной шкалы
|
| ≥10 мВ: ±3% от полной шкалы
|
| Погрешность смещения
| ±0,1 дел ±2 мВ ±1%смещения
|
| Изоляция между каналами
| ≥40 дБ
|
| Измерения
| Курсорные
| ручные (ΔV, ΔT, 1/ΔT), слежение, авто
|
| Автоматические
| Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Widtd, Negative Pulse Widtd, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑, Delay A→B↓, Phase A→B↑, Phase A→B↓
|
| Отображение
| 5 измерений одновременно
|
| Статистика
| Среднее, максимальное, минимальное, девиация, количество измерений
|
| Частотомер
| встроенный, 6 разрядов
|
| Математические операции
| A+B, A-B, A×B, A/B, FFT, &&, ||, ^, !, intg, diff, sqrt, lg, ln, exp, abs
|
| FFT окна
| прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник
|
| Шкала для FFT окна
| dB/dBm, Vrms
|
| Количество шин для декодирования
| 2
|
| Декодирование
| Parallel (стандартно), RS232/UART (опция), I2C (опция), SPI (опция)
|
