О товаре
Бюджетный осциллограф-ручка с продвинутыми возможностями. Имеет полосу пропускания в 20Мгц, на уровне самого бюджетного USB пробора 6022BE, но при этом входная цепь оснащена реле и полоса пропускания одинаковая на всех значениях V/div, а также обеспечивается как открытый вход, так и закрытый.
Технические характеристики
| Вид исполнения |
USB-приставка |
| Полоса пропускания, МГц |
20 |
| Количество каналов |
1 |
| Частота дискретизации, Гвыб/сек |
0,096 |
| Вертикальное разрешение (A/D), бит |
8 |
| Максимальная длина записи |
10 K |
| Вертикальная развертка |
20 мВ/дел – 50 В/дел |
| Горизонтальная развертка |
1 нс/дел – 5000 с/дел |
| Режимы входа |
AC, DC, GND |
| Частотомер |
Да |
| Генератор сигналов |
Нет |
| Режим Годен/не годен |
Да |
| Встроенный мультиметр |
Да |
| Анализ спектра |
БПФ |
| Фильтры в системе синхронизации |
AC; DC |
| Интерфейс |
USB 2.0 |
| ОС |
Да |
| Гарантия (мес.) |
12 |
| Страна производитель |
Китай |
| Габаритные размеры, мм |
200х120х35 |
| Вес нетто, кг |
1 |

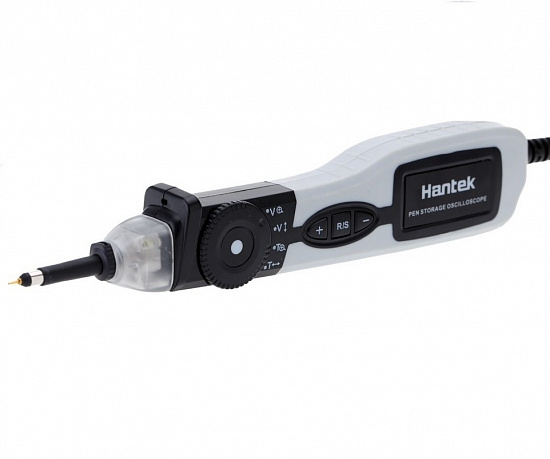

Описание осциллографа Hantek PSO-2020:
Бюджетный прибор с широким спектром функций – USB осциллограф-ручка Hantek PSO-2020. Прибор корректно отображает показатели напряжения, обеспечивает возможность их сохранения для последующего анализа.
Отличительные особенности:
В первую очередь следует отметить невысокую стоимость и практичность прибора за счет его небольших размеров и портативности. У данной модели разъем стандартного BNC щупа, поэтому применение других щупов недоступно. К отличительным особенностям можно отнести следующие:
- отсутствие внешнего элемента питания для интерфейса USB 2.0;
- совместимость с ПК;
- имеется 23 возможности измерения;
- наличие FFT;
- выполнение задач при подключении нескольких устройств;
- совместимость с такими операционными системами, как Windows XP, VISTA,7.
К преимуществам данного устройства стоит отнести его автоматическую возможность измерения. USB кабель имеет малый вес и очень удобный в эксплуатации. При синхронизации с персональным компьютером все драйвера и другие программные компоненты устанавливаются быстро и без проблем.
Область применения:
Hantek PSO-2020 – оптимальный вариант для проведения диагностики и последующего ремонта мелкой цифровой техники. Осциллограф-ручка показывает и фиксирует частотные и амплитудные параметры электрического сигнала. Отлично подойдет в качестве первого оборудования для начинающих специалистов в области анализа и ремонта электротехники.
Технические характеристики осциллографа Hantek PSO-2020:
| Параметр
| Значение
|
| Каналов
| 1
|
| Импеданс
| 1 Мегаом 25пФ
|
| Режимы
| AC/DC/GND
|
| Вертикальное разрешение
| 8 бит**
|
| Диапазоны
| 20 мВ-50В
|
| Точность по постоянному току
| ±3%***
|
| Временные диапазоны
| 1 нс-5000с
|
| Управление вертикальным положением
| Да
|
| Защита входа
| Диод
|
| Автонастройка
| Да (от 30Гц до 20Мгц)
|
| Режимы триггера
| авто, нормальный, одиночный
|
| Наклон триггера
| +/-
|
| Управление уровнем триггера
| Да
|
| Типы триггера
| По растущему фронту, по спадающему фронту
|
| Размер буффера
| 10 КБ - 1М
|
| Полоса пропускания
| до 20МГц
|
| Частота дискретизации (выборок в секунду)
| 96 Мгц
|
| Измерения курсором
| Да
|
| Питание
| USB
|
Управление и индикация:
Управление осциллографом осуществляется при помощи ПК, а также кнопками и шестерней управления, расположенных на корпусе устройства. Встроенный светодиод позволяет комфортно работать в условиях ограниченной видимости или отсутствия яркого дневного света в помещении.
Вся информация о напряжении отображается на экране лицевой стороны устройства. Помимо напряжения, на дисплее отображается информация о всех текущих измерениях. На корпусе модели имеется специальная шестерня, при помощи которой вы без проблем одной рукой сможете менять напряжение с разделением по времени.
Помимо внешних возможностей управления, устройство настраивается при помощи ПК. Принцип работы прост – необходимо подключить осциллограф к компьютеру, и система автоматически настроиться.
Комплект поставки Hantek PSO-2020:
- USB осциллограф-ручка Hantek PSO-2020
- Крюк-колпачок на щуп
- Диск с ПО
