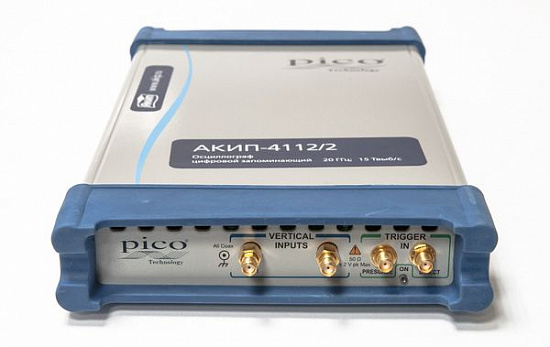

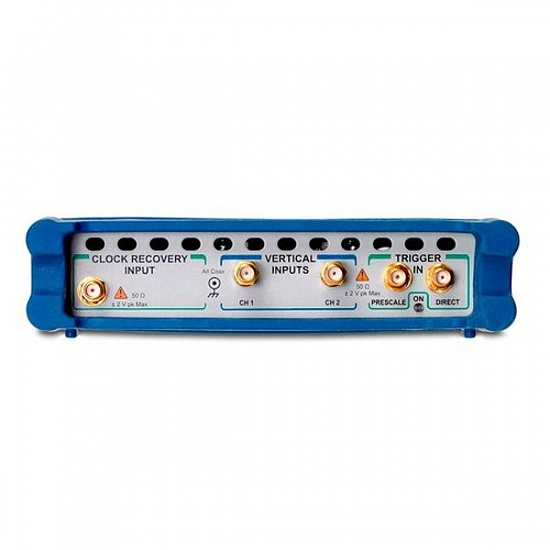

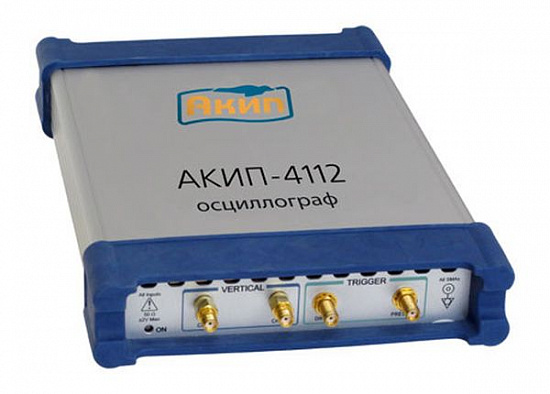

| Канал вертикального отклонения
|
| Число каналов
| 2
|
| Полоса пропускания (-3 дБ)
| Полная: 0...12 ГГц
Ограничение ПП: 0...8 ГГц
|
| Время нарастания (10%-90%)
| ≤ 29,2 пс (12 ГГц),
≤ 43,7 пс (8 ГГц)
|
| Коэф. отклонения (Коткл.)
| 2 мВ/дел … 500 мВ/дел с шагом 1-2-5 или 0,5%
|
| Погрешность измерения напряжения
| ± 2% (от полной шкалы) + 2 мВ
|
| Уровень собств. шумов, с.к.з.
| ≤ 2 мВ ... в режиме полной полосы пропускания
≤ 1,5 мВ ... в режиме ограничения полосы пропускания
|
| Входной импеданс
| (50 ± 1) Ом
|
| Макс. входное напряжение
| ± 2 В (16 дБмВт)
|
| ВЧ вход
| соединитель SMA-типа
|
| Регулируемая временная задержка между каналами
| до 100 нс (с шагом 1 пс)
|
| Канал горизонтального отклонения
|
| Режимы работы (развертка)
| Основная, подсвеченная, задержанная, двойная задержанная
|
| Коэф. развертки (Кразв.)
| 10 пс/дел … 50 мс/дел с шагом 1-2-5 или 0,1%
|
| Коэф. задерж. развертки (Кз.разв.)
| от 10 пс/дел до зн. осн. развертки с шагом 1-2-5 или 0,1%
|
| Погрешность измерения временных интервалов, с.к.з.
| ± 0,2 % oт изм. временного интервала ± 15 пс
|
| Регулируемая задержка
| до 1000 экранов задержанной развертки
|
| Начальная задержка развертки
| ≤40 нс
|
| Разрешение
| 200 фс (мин.)
|
| Синхронизация
|
| Источники синхросигнала
| Внешний, внешний с делителем частоты, внутренний (сигналом тактовой частоты)
|
| Чувствительность
| 100 мВпик (DC ... 100 МГц),
200 мВпик (до 1 ГГц)
|
| Чувствительность (вход с делителем частоты)
| 200 мВ - 2 Впик (1 ... 7 ГГц),
300 мВ - 1 Впик (7 ... 8 ГГц),
400 мВ - 1 Впик (8 ... 10 ГГц)
|
| Джиттер синхронизации, скз
| 4 пс
|
| Режимы запуска развертки
| Автоколебательный, ждущий
|
| Вход внеш. синхронизации
| Cоединитель SMA-типа
|
| Курсорные и маркерные измерения
|
| Тип маркеров
| X-маркеры (время). Y-маркеры (напряжение). XY-маркеры (сигнальные маркеры)
|
| Maркерные измерения
| Абсолютное значение, разностное значение, напряжение, время, частота, наклон (V/s)
|
| Режимы перемещения маркеров
| Раздельный или связанный
|
| Относительные измерения
| дельта-измерения между измеряемым и опорным значениями: в %, dB или градусах фазы
|
| Автоматическое измерение
|
| По вертикали
| Максимум, Минимум, Пик-пик, «Верхний» уровень, «Нижний» уровень, Амплитуда,«Верх-Низ» (средний ур.), Среднее значение, DC скз, AC скз, Площадь, Ср. значение за период, DC скз за период, AC скз за период, Площадь за период, +Выброс, -Выброс
|
| По горизонтали
| Период, Частота, +Длительность, -Длительность, Время нарастания, Время спада, +Скважность, -Скважность, +Переход, -Переход, Длительность пакета, Число периодов,+Джиттер пик-пик, +Джиттер скз, -Джиттер пик-пик, -Джиттер скз
|
| Статистические измерения
| Текущее, Минимальное, максимальное, среднее значения, среднеквадратическое отклонение (СКО)
|
| Определения вершины и основания сигнала
| По гистограмме, мин/мaкс. метод или произвольно (по выбору оператора)
|
| Пороги
| Устанавливают в процентах, вольтах или делениях. Стандартно: 10-50-90 % или 20-50-80 %
|
| Границы
| Произвольная часть экрана по горизонтали
|
| Режим измерения
| Повторяющийся или однократный
|
| Допусковый контроль
|
| Режим тeста
| Сравнение до 4-х параметров сигналов по установленным допускам
|
| Реакция прибора на тест
| Звуковой сигнал, запоминание, остановка сбора
|
| Математика
|
| Математические функции
| Вычисление и отображение до 4-х математических функций (сигналов)
|
| Maтематические операторы
| Сложение, Вычитание, Умножение, Деление, Инверсия, Модуль, Экспонента (e), Экспонента (10), Логарифм (e), Логарифм (10), Дифференциал, Интеграл, Обратное БПФ, Линейная интерполяция, ИнтерполяцияSin(x)/x, Сглаживание, Тренд и другие
|
| Oперанды
| Входной сигнал, сигналы из памяти, математические функции, спектры, а также константы
|
| Анализотор спектра
|
| Количество БПФ
| до 2-х БПФ одновременно
|
| Маркерные измерения БПФ
| Частота, разность частот, магнитуда и разность магнитуд
|
| Автоизмерения БПФ
| Магнитуда, разность магнитуд, КНИ, частота, разность частот
|
| Тип окна наблюдения
| Прямоугольное, Хэмминга, Хэннинга, плоское, Блэкмана-Харриса, Кайзера-Бесселя
|
| Гистограмма
|
| Окно гистограммы
| Вертикально или горизонтально. Построение внутри любой выбранной области экрана
|
| Измеряемые параметры
| Шкала, смещение, число событий в окне, максимум, размах, середина, среднее, минимум, девиация, среднее ±1 девиация, среднее ±2 девиации, среднее ±3 девиации
|
| Маски
|
| Полигоны маски (области)
| До 8 полигонов (создание или загрузка с диска)
|
| Типы масок
| Стандартная, автомаска, из памяти, вновь созданная, отредактированная
|
| Aвтомаска
| Создается автоматически как рукав допусков по обеим осям тестируемого сигнала
|
| Результаты теста
| Общее число бракованных точек, число бракованных точек в каждом полигоне и внутри его границ
|
| Глазковые диаграммы
|
| Измеряемые сигналы
| Автоматические измерения параметров NRZ и RZ “глазковых” диаграмм
|
| Измеряемые параметры
| Площадь, скорость потока, период потока, время пересечения, искажения, ширина, срез, частота, временная нестабильность, период, фронт, глубина, амплитуда, высота, максимум, среднее, середина, минимум, выброс, шум, размах, основание
|
| Сохранение и вызов сигналов
|
| Управление
| Запись и вызов установок, сигналов и копий экрана
|
| Запоминание/вызов на диск
| Запись и вызов установок или сигналов на диск ПК (количество ограниченное его объемом)
|
| Внутренняя память
| Запись и вызов до 4-х сигналов (ячейки П1-П4)
|
| Aвтопоиск сигналов
| Обеспечивает автоустановку коэффициента отклонения и напряжения компенсации, коэффициента развертки и задержки, а также уровня синхронизации
|
| Дополнительные возможености
|
| Растяжка сигналов
| Сигналы из памяти, математические функции и спектры (со смещением по обеим осям)
|
| Комплексная шкала
| Магнитуда, фаза, магнитуда+фаза, реальная часть, мнимая часть, мнимая + реальная части.
|
| Растяжка и смещение по вертикали
| До 10 млн. делений или 1 млн экранов
|
| Растяжка и смещение по горизонтали
| До 640 делений или 64 экранов
|

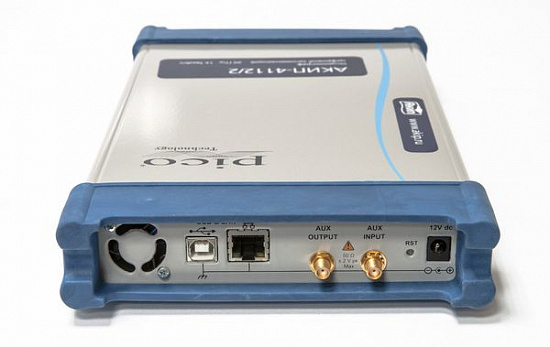

| Общие характеристики
|
| Напряжение питания
| 6В ± 5%, (сетевой адаптер AC/DC)
|
| Потребляемый ток
| 1,9 А макс
|
| Интерфейс
| USB 2.0
|
| Рабочие условия
| +5 °C … +35 °C;влажность:5%...80% при 25 °C (без образования конденсата)
|
| Габаритные размеры
| 170 х 255 х 40 мм
|
| Масса
| 1,1 кг
|
