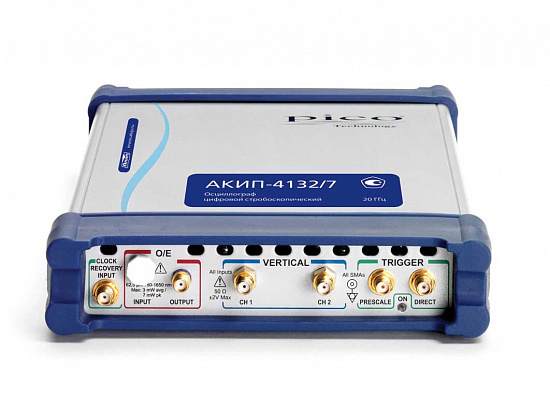

| Параметр
| Значение
|
| Число каналов
| 2
|
| Полоса пропускания ( - 3 дБ)
| Полная: 0...25 ГГц
Ограниченная: 0...12 ГГц
|
| Время нарастания (10% - 90%)
| ≤ 14 пс (20 ГГц)
≤ 29,2 пс (10 ГГц)
|
| Уровень шумов
| < 2,5 мВ скз (25 ГГц)
< 1,3 мВ скз (12 ГГц)
|
| Коэффициент отклонения (К откл )
| 1 мВ/дел ... 500 мВ/дел с шагом 1 - 2 - 5 или 0,5%
|
| Погрешность измерения напряжения
| ± 2% (от полной шкалы) + 2 мВ
|
| Уровень собственных шумов, с.к.з.
| ≤ 2 мВ – в режиме полной полосы пропускания
≤ 1,5 мВ – в режиме ограничения полосы пропускания
|
| Входной импеданс
| (50 ± 1) Ом
|
| Максимальное входное напряжение
| 1 В пик - пик
|
| ВЧ вход
| соединитель К - типа (2.92 мм) совместим с SMA и PC3.5
|
| Регулируемая временная задержка между каналами
| до 100 нс ( с шагом 1 пс )
|
| Канал горизонтального отклонения
|
| Режимы работы (развертка)
| Основная, подсвеченная, задержанная, двойная задержанная
|
| Коэффициент отклонения (К откл
| 5 пс/дел ... 3,2 мс/дел
|
| Погрешность измерения временных интервалов, с.к.з.
| > 200 пс / дел : ± 0,2% o т изм. временного интервала ± 12 пс
< 200 пс / дел : ± 5% o т изм. временного интервала ± 5 пс
|
| Разрешение
| 64 фс (мин.)
|
| Аналогово-цифровое преобразование
|
| Разрешение по вертикали
| 16 бит
|
| Частота стробирования
| 0... 1 М Гц
|
| Объем памяти (запись)
| 32... 32768 точек на канал с шагом х2
|
| Режимы сбора данных
| Стандартная выборка, усре днение, огибающая
|
| Число усреднений
| 2...4096
|
| Режим выделения огибающей
| Минимум, максимум, минимум и максимум одновременно
|
| Курсорные и маркерные измерения
|
| Тип маркеров
| X - маркеры (время). Y - маркеры (напряжение). XY - маркеры (сигнальные маркеры)
|
| Maркерные измерения
| Абсолютное значение, разностное значение, напряжение, время, частота, наклон ( V / s )
|
| Режимы перемещения маркеров
| Раздельный или связанный
|
| Относительные измерения
| ∆ - измерения между измеряемым и опорным значениями : в %, dB или градусах фазы
|
| Анализатор спектра
|
| Количество БПФ
| до 2 - х БПФ одновременно
|
| Маркерные измерения БПФ
| Частота, разность частот, магнитуда и разность магнитуд.
|
| Автоизмерения БПФ
| Магнитуда, разность магнитуд, КНИ, частота, разность частот.
|
| Тип окна наблюдения
| Прямоугольное, Хэмминга, Хэннинга, плоское, Блэкмана - Харриса, Кайзера - Бесселя.
|
| Анализатор спектра
|
| Количество БПФ
| до 2 - х БПФ одновременно
|
| Маркерные измерения БПФ
| Частота, разность частот, магнитуда и разность магнитуд.
|
| Автоизмерения БПФ
| Магнитуда, разность магнитуд, КНИ, частота, разность частот.
|
| Гистограммы
|
| Окно гистограммы
| Вертик. или горизонтально . Построение внутри любой выбранной области экрана.
|
| Маски
|
| Полигоны маски (области)
| До 8 полигонов(создание или загрузка с диска )
|
| Типы масок
| Стандартная, автомаска, из памяти, вновь созданная, отредактированная.
|
| Aвтомаска
| Создается автоматически как рукав допусков по обеим осям тестируемого сигнала.
|
| Результаты теста
| Общее число бракованных точек, число бракованных точек в каж дом полигоне и внутри его границ.
|
| Глазковые диаграммы
|
| Измеряемые сигналы
| Автоматические измерения параметров NRZ и RZ “ глазковых ” диаграмм
|
| Измеряемые параметры
| Площадь, скорость потока, период потока, время пересечения, искажения, ширина, срез, частота , временная нестабильность, период, фронт, глубина, амплитуда, высота, максимум, среднее, середина, минимум, выброс, шум, размах, основание.
|
| Генератор сигналов
|
| Режимы
| Импульс , NRZ / RZ ( длина последовательности от 2 7 - 1 до 2 15 - 1), 500 МГц тактовая частота , в ыход синхросигнала
|
| Частотный диапазон
| Импульсный режим ( период ): 8 нс ... 524 мкс Режим NRZ / RZ : 4 нс ... 260 мкс
|
| Сохранение и вызов сигналов
|
| Управление
| Запись и вызов установок, сигналов и копий экрана.
|
| Запоминание/вызов на диск
| Запись и вызов установок или сигналов на диск ПК (количество ограниченное его объемом )
|
| Внутренняя память
| Запись и вызов до 4 - х сигналов (ячейки П1 - П4)
|
| Aвтопоиск сигналов
| Обеспечивает автоустановку коэффициента отклонения и напряжения компенсации, коэффициента развертки и задержки, а также уровня синхронизации
|
| Дополнительные возможности
|
| Растяжка сигналов
| Сигн алы из памяти , математические функции и спектры (со смещен ием по обеим осям )
|
| Комплексная шкала
| Магнитуда, фаза, магнитуда+фаза, реальная часть, мнимая часть, мнимая + реальная части.
|
| Растяжка и смещение по вертикали
| До 10 млн. делений или 1 млн экранов
|
| Растяжка и смещение по горизонтали
| До 640 делений или 64 экранов
|
| Общие данные
|
| Напряжение питания
| 12 В ± 5%, ( универсальные AC / DC )
|
| Потребляемый ток
| 1,7 А максимальный
|
| Интерфейс
| USB 2.0 и LAN
|
| Системные требования к ПК
| Процессор класса Pentium (или эквив.), HDD диск не менее 1 ГБ ( 5 0 М Б для ПО), ОС - ОС WIN XP SP 2 или SP 3, Vista , 7,8, 10 (32/64 бит) , порт USB
|
| Рабочие условия
| +5 °C ... +35 °C ;в лажность:5%...80% при 25 °C (без образования конденсата)
|
| Габаритные размеры
| 170 х 2 85 х 40 мм
|
| Масса
| 1,3 кг
|
