Описание милливольтметра АВМ-1164
Двухканальный милливольтметр АКТАКОМ АВМ-1164 имеет разрешение 3½ и предназначен для проведения измерений напряжения и мощности в лабораторных условиях с базовой погрешностью до 1,5%.
- Два независимых канала
- Частотный диапазон до 3 МГц
- Разрешение 3 1/2 разряда
- Наилучшее разрешение 0,001 мВ
- Базовая точность измерения 1,5%
- Автоматический или ручной выбор диапазона

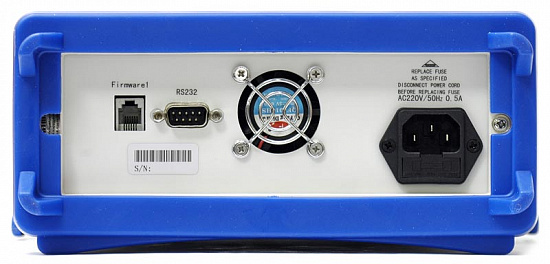

- Интерфейс для связи с ПК RS-232
2 независимых канала. Разрядность до 3 1/2. Измерение переменного напряжения (mV, V) в диапазоне 50 мкВ…300 В (5 Гц…3 МГц), мощности (-83 дБм...52 дБм ). Индикация в dBmV, dBV, Vp-p. Наилучшее разрешение 0,001 мВ. Базовая погрешность 1,5%. Автом. и ручной выбор диапазона, Интерфейс RS-232, поддержка команд SCPI. ВФД дисплей. Габаритные размеры 106х260х375 мм. Вес около 3 кг
Гарантийный срок: 14 месяцев
Особенности милливольтметра АВМ-1164
- Два независимых канала
- Частотный диапазон до 3 МГц
- Разрешение 3 1/2 разряда
- Наилучшее разрешение 0,001 мВ
- Базовая точность измерения 1,5%
- Автоматический или ручной выбор диапазона
- Интерфейс для связи с ПК RS-232
Технические характеристики
Параметр
| Значение
|
Частотный диапазон
| 5 Гц...3 МГц
|
Диапазоны измерения переменного напряжения
| 3 мВ
| 0,001 мВ
|
30 мВ
| 0,01 мВ
|
300 мВ
| 0,1 мВ
|
3 В
| 0,001 В
|
30 В
| 0,01 В
|
300 В
| 0,1 В
|
Измерение амплитуды
| мВ, В
| 50 мкВ...300 В
|
дБВ
| -86 дБн...50 дБн (0 дБн = 1 В)
|
дБм
| -83 дБм...52 дБм (0 дБм = 1 мВт 600 Ом)
|
Вп-п
| 140 мкВ...850 В
|
Максимальное входное напряжение
| 3 В...300 В
| 350 Вскз (5 Гц...5 МГц)
|
3 мВ...300 мВ
| 350 Вскз (5 Гц...1 кГц)
35 В скз (1 кГц...10 кГц)
10 Вскз (10 кГц...5 МГц)
|
Погрешность измерения (23 ± 5 °С)
| 5 Гц..10 Гц
| ± 2,5% +0,8%
|
100 Гц...500 кГц
| ± 1,5% +0,5%
|
500 кГц...2 МГц
| ± 2% +1%
|
2 МГц...3 МГц
| ± 3% +1%
|
3 МГц...5 МГц
| ± 4% +2%
|
Питание
| 220 В±10% , 50 Гц±5%
|
Максимальная потребляемая мощность
| 20 ВА
|
Габаритные размеры
| 106х260х375 мм
|
Вес около
| 3 кг
|

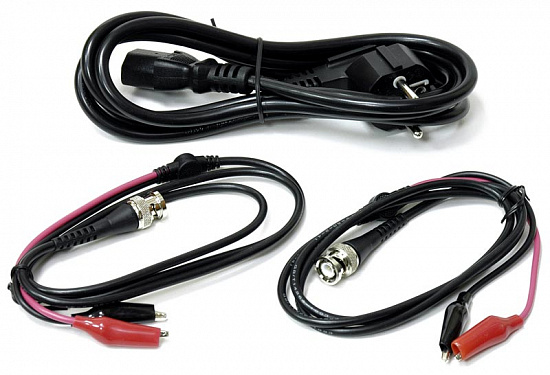

Комплект поставки:
№
| Наименование
| Количество
|
1
| Вольтметр высокочастотный АВМ-1061
| 1 шт.
|
2
| Сетевой шнур
| 1 шт.
|
3
| Высокочастотный пробник с коаксиальным кабелем
| 1 шт.
|
4
| Кабель BNC-BNC
| 1 шт.
|
5
| Кабель RS-232
| 1 шт.
|
6
| Адаптер N/BNC-50KK
| 1 шт.
|
7
| Руководство по эксплуатации
| 1 шт.
|
