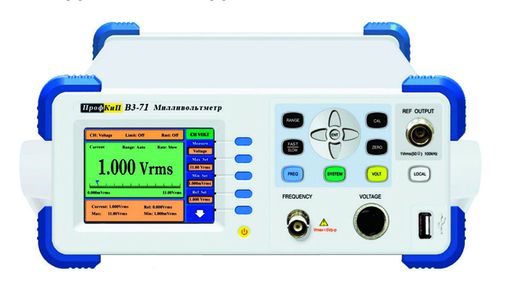

Описание милливольтметра высокочастотного ПрофКиП В3-71:
Милливольтметры ПрофКиП В3-71 предназначены для измерений напряжения переменного тока и относительного уровня мощности широком диапазоне частот. С дополнительной опцией милливольтметры так же предназначены для измерения частоты.
Отличительные особенности ПрофКиП В3-71:
- Диапазон частот от 10 кГц до 1,1 ГГц
- Диапазон измерений: напряжение 4 мВ…10 В скз
- Ручной или автоматический выбор предела измерений
- Высокое разрешение
- Цветной графический ЖК-индикатор с линейной шкалой
- Опционально: частотомер до 3 ГГц
- Компактный эргономичный дизайн
- Высокая надежность (наработка на отказ > 20000 часов)
Технические характеристики милливольтметра ПрофКиП В3-71:
| Наименование характеристики
| Значение
|
| Частотный диапазон
| 10 кГц…1,1 ГГц
|
Диапазон измеряемых напряжений
(относительного уровня мощности)*1
| 4 мВ…10 В*2
(-35…+35dBm)
|
Основная погрешность измерения напряжения (В, мВ)
| Характеристики
| Значения
|
| В диапазоне частот 100 кГц…100 МГц
| (0,02Ux+0,005Uп)
|
| В диапазоне частот 10 кГц…99,9 кГц
| (0,03Ux+0,005Uп)
|
| В диапазоне частот 101…200 Мгц
| (0,03Ux+0,005Uп)
|
| В диапазоне частот 201…600 МГц
| (0,05Ux+0,006Uп)
|
| В диапазоне частот 601…1100 МГц
| (0,08Ux+0,008Uп)
|
Характеристики встроенного калибратора
| Характеристики
| Значения
|
| Частота (кГц)
| 95…105
|
| Выходное напряжение на нагрузке
| 1±0,01
|
| 50 Ом (В)
|
|
Опция встроенного частотомера
| Характеристики
| Значения
|
| Диапазон измеряемых частот
| 10 кГц…3 ГГц
|
| Чувствительность
| 50 мВ – в диапазоне частот до 100
Мгц
70 мВ (-10 dBm) – в диапазоне
частот свыше 100 МГц
|
| Погрешность измерения частоты
| 5*10-6f ± 1 ед счёта
|
Параметры электрического питания:
– напряжение переменного тока, В
– частота переменного тока, Гц
| 220±22
50/60
|
| Потребляемая мощность, Вт, не более
| 35
|
Габаритные размеры (ширина×высота×глубина),
мм
| 230×105×360
|
| Масса, кг, не более
| 3,5
|
Условия эксплуатации
– температура окружающей среды, ºС
– относительная влажность, %,
– атмосферное давление, кПа
| от +15 до +25
от 60 до 95
от 84 до 107
|
Комплект поставки ПрофКиП В3-71:
| Наименование
| Количество
|
| Милливольтметр
| 1 шт.
|
| Кабель питания
| 1 шт.
|
| ВЧ пробник
| 1 шт.
|
| ВЧ тройник с согласованной нагрузкой 50 Ом
| 1 шт.
|
| Вставка плавкая
| 2 шт
|
| Руководство по эксплуатации
| 1 экз.
|
