О товаре
Измеритель тепловой облучённости ТКА-ИТО предназначен для измерения плотности теплового потока излучения (или интенсивности теплового облучения, энергетической освещенности, облученности) в инфракрасной области спектра, а также для оценки экспозиционной дозы теплового облучения персонала в производственных и жилых помещениях, обусловленного влиянием локальных и общих источников тепла.
Принцип действия измерителя состоит в преобразовании падающего на черный шар теплового потока в электрический сигнал, пропорциональный плотности этого потока(облученности), с последующим масштабированием и индикацией результата измерения.
Технические характеристики
Рабочая температура, °C
|
-20 ÷ 55 |
Тип прибора
|
Портативный |
Измеряемая температура, °C
|
-20 ÷ 55 |
Измерение давления
|
Нет |
Соединение с компьютером
|
Нет |
Номер в госреестре СИ
|
57180-14 |
Гарантия (мес.)
|
24 |
Страна производитель
|
Россия |
Вес нетто, кг
|
0.4 |
Габаритные размеры, мм
|
135х70х24 |
Краткое описание измерителя тепловой облученности ТКА-ИТО:
Измеритель тепловой облучённости ТКА-ИТО предназначен для измерения плотности теплового потока излучения (или интенсивности теплового облучения, энергетической освещенности, облученности) в инфракрасной области спектра, а также для оценки экспозиционной дозы теплового облучения персонала в производственных и жилых помещениях, обусловленного влиянием локальных и общих источников тепла.
Принцип действия измерителя состоит в преобразовании падающего на черный шар теплового потока в электрический сигнал, пропорциональный плотности этого потока(облученности), с последующим масштабированием и индикацией результата измерения.
Повышение температуры внутри черного шара определяет пропорциональную облученности реакцию на внешнее тепловое излучение, усреднённую по углу 4п (360°) и времени экспозиции, эквивалентную реакции тела человека на такие факторы окружающей среды, как радиационный и конвективный теплообмен. Это повышение температуры измеряется по индуцированному инфракрасному излучению от внутренней поверхности чёрного шара с помощью расположенного внутри него фотоприёмного модуля.
Фотоприёмный модуль содержит неселективный (в диапазоне длин волн от 1,5 до 20 мкм) приёмник излучения, датчик температуры корпуса модуля и схему компенсации температуры окружающей среды. Данные модуля обрабатываются микроконтроллером, и на дисплей электронного блока измерителя выводятся значения измеренной облучённости, а также производится индикация температуры внутри чёрного шара и температуры окружающей среды.

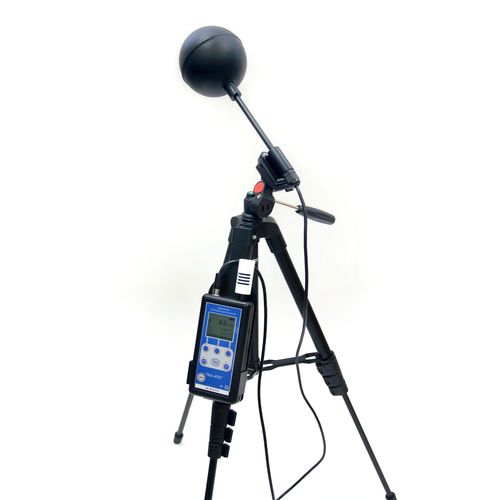

Конструктивно измеритель состоит из блока черного шара на штативе и электронного блока, в состав которого входят устройство детектирования сигналов, устройство цифровой обработки результатов измерений и жидкокристаллический дисплей для отображения измеренных и вычисляемых значений. Конструкция измерителей исключает возможность несанкционированной настройки и доступа к измерительной информации, корпус опломбирован, пломба находится в местах крепления задней крышки электронного блока.
Измеритель тепловой облучаемости позволяет упростить и ускорить необходимые измерения интенсивности теплового облучения и на основе этого рассчитать среднюю радиационную температуру и величину экспозиции теплового облучения. Прибор полностью отвечает требованиям нормативных документов по измерению тепловой облучённости, регистрирует тепловое излучение с углом обзора 3600, обладает расширенным диапазоном измерений до 3500 Вт/м2, имеет повышенное быстродействие, благодаря оригинальной конструкции ЧШ, на дисплей прибора выводится информация о величинах тепловой облучённости, радиационной и окружающей температурах.
Измерение теплового облучения – процесс, который может помочь вычислить температуру, которая достигается во время радиационного воздействия, и степень экспозиции облучения. Специализированные высокоточные приборы для измерения теплового облучения можно купить только в специализированных магазинах, и наша организация - одна из таких компаний. ТКА-ИТО – профессиональное устройство, которое способно за короткий срок рассчитать и вывести на дисплей показатели облучения в тепловом спектре. Благодаря полному углу обзора, который равен 360 градусам, и сверхчувствительным датчикам, работающим в расширенном диапазоне, результаты вычисляются с минимальной погрешностью при наиболее быстром процессе работы. Такое устройство подойдет как для измерения облучения в жилом пространстве, так и для исследования в ходе проверки производственного или научного здания. В цену прибора для измерения теплового излучения входит поверка с метрологическими нормами, а интервал между поверками равен 24 месяцам. Отличное качество сборки и привлекательная цена – также немаловажные достоинства, которые делают этот измеритель настолько популярным в своем классе.
Отличительные особенности измерителя тепловой облученности ТКА-ИТО:
- Прибор позволяет упростить и ускорить необходимые измерения интенсивности теплового облучения и на основе этого рассчитать среднюю радиационную температуру и величину экспозиции теплового облучения.;
- Прибор полностью отвечает требованиям нормативных документов по измерению тепловой облучённости, регистрирует тепловое излучение с углом обзора 360°;
- Расширенным диапазоном измерений до 3500 Вт/м2;
- Повышенное быстродействие;
- Благодаря оригинальной конструкции черного шара, на дисплей прибора выводится информация о величинах тепловой облучённости, радиационной и окружающей температурах.
Технические характеристики измерителя тепловой облученности ТКА-ИТО:
Параметры
| Значения
|
Диапазон измерений плотности теплового потока
| 10 ÷ 3 500 Вт/м2
|
Основная абсолютная погрешность измерений плотности теплового потока
| ± (2,0 + 0,08·ИВ)* Вт/м2
|
Время установления рабочего режима, не менее
| 15 мин
|
Температура окружающего воздуха
| от -20 до +55 °С
|
Относительная влажность воздуха при температуре окружающего воздуха 25 °С
| 65 %
|
Атмосферное давление
| 101,3 кПа
|
Габаритные размеры электронного блока
| 135 х 70 х 24 мм
|
Габаритные размеры блока черного шара (без штатива)
| 400×100(D) мм
|
Масса прибора (не более)(без штатива)
| 0,4 кг
|
Два элемента питания типа «АА»
| 3 В
|
Комплектация измерителя тепловой облученности ТКА-ИТО:
- Измеритель тепловой облучённости ТКА-ИТО
- Элемент питания типа «АА» (2 шт)
- Штатив-трипод напольный высотой h=1,3
- Руководство по эксплуатации
- Методика поверки МП 2411-0105-2014
- Паспорт
- Сумка для прибора
- Транспортная тара
