О товаре
Измерительный преобразователь ДВ2ТСМ-5Т-5П-АК предназначен для непрерывного преобразования температуры и влажности газообразных сред в унифицированный выходной сигнал. Преобразователь может быть использован для измерения относительной влажности и температуры воздуха в жилых, складских и производственных помещениях, свободной атмосфере, а также для измерения влагосодержания (температуры точки росы) воздуха, азота, инертных и других неагрессивных газов, применяемых в различных технологических процессах промышленности, энергетики и сельского хозяйства.

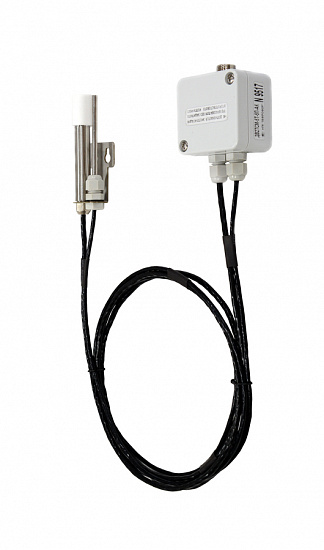

Измерительный преобразователь ДВ2ТС(М)-5Т-5П-АК содержит измерительный блок, выносной зонд на гибком кабеле длиной 0,5...1.5 м с подогреваемым сенсором влажности и выносной платиновый термопреобразователь сопротивления.
В преобразователе для измерения относительной влажности используется сорбционно-емкостной сенсор. Для измерения температуры используются платиновые термопреобразователи сопротивления.
Технические характеристики
| Номер в госреестре СИ |
25948-11 |
| Исполнение |
Стационарный |
| Диапазон измерения температуры, °C |
-40 ... 60 |
| Диапазон измерения влажности, % |
0 ... 100 |
| Измерение давления |
Нет |
| Рабочая температура, °C |
-40 ... 60 |
| Выносной зонд |
Нет |
| Соединение с компьютером |
Да |
| Тип прибора |
Цифровой |
| Интерфейс |
USB |
| Диапазон измерения влажности |
0…100% |
| Гарантия (мес.) |
12 |
| Страна производитель |
Россия |
| Габаритные размеры, мм |
35х58х105 |
Описание ДВ2ТС(М)-5Т-5П-АК
Измерительный преобразователь ДВ2ТС(М)-5Т-5П-АК содержит измерительный блок, выносной зонд на гибком кабеле длиной 0,5...1.5 м с подогреваемым сенсором влажности и выносной платиновый термопреобразователь сопротивления.
В преобразователе для измерения относительной влажности используется сорбционно-емкостной сенсор. Для измерения температуры используются платиновые термопреобразователи сопротивления.
Сенсор влажности закрыт пористым колпачком из фторопласта для защиты от пыли и аэрозолей и стабилизации теплового режима сенсора.
Сенсор влажности совмещен с платиновым термопреобразователем сопротивления, измеряющим температуру сенсора. При высокой влажности микроконтроллер увеличивает измерительный ток через платиновый термопреобразователь сопротивления, что приводит к повышению температуры сенсора влажности. В результате этого относительная влажность воздуха в точке измерения не превышает 80-85%, что предотвращает дрейф характеристик сенсора при длительном воздействии высокой влажности.
Температура воздуха измеряется отдельным выносным платиновым термопреобразователем сопротивления. Микроконтроллер на основе значений температуры сенсора и измеренной им относительной влажности рассчитывает парциальное давление водяного пара и, затем, на основе известных значений парциального давления и температуры анализируемого воздуха, рассчитывает его относительную влажность.
Области применения термогигрометра ДВ2ТС(М)-5Т-5П-АК
- контроль влажности в климатических термокамерах;
- аттестация климатических термокамер;
- контроль влажности при сушке древесины, керамики, кирпича;
- метеорологические измерения;
- контроль влажности в теплицах, оранжереях, овощехранилищах, на грибных фермах;
- контроль влажности в неотапливаемых складах, и т.д.
Технические характеристики термогигрометра ДВ2ТС(М)-5Т-5П-АК
| Параметр
| Значения
|
| Диапазон измерения относительной влажности, %
| 0...100
|
| Рабочий диапазон температур, °С
| -40...+60
|
| Пределы допускаемой основной абсолютной погрешности измерений относительной влажности, %
| ±2
|
| Пределы допускаемой абсолютной погрешности измерения температуры, °С
|
|
| в диапазоне от -40 до 0°С, °С
| ±(0,2+0,01|T|)
|
| в диапазоне от 0 до 60°С, °С
| ±0,2
|
| Постоянная времени при скорости обдува преобразователя не менее 1м/с, мин
|
|
| по относительной влажности
| 1
|
| по температуре
| 1
|
| Габаритные размеры, мм, не более:
|
|
| измерительного блока, исполнение 1
| 35х58х105
|
| измерительного блока, исполнение 2 и 3
| 35х85х95
|
| выносного преобразователя влажности
| 15x107
|
| выносного термопреобразователя сопротивления
| 4x65
|
| Питание, В
| 7...15
|
| Потребляемый ток, мА, не более
| 20
|
| Межповерочный интервал, мес
| 12
|
Комплектация термогигрометра ДВ2ТС(М)-5Т-5П-АК
- Блок индикации ИВА-6Б2-К
- Измерительный преобразователь влажности и температуры ДВ2ТСМ-5Т5П-АК для длительной работы в условиях повышенной влажности (более 90%RH)
- Соединительный кабель, длина 4 м
- Соединительный кабель, длина 4 м
- Руководство по эксплуатации
- Упаковка
