О товаре
Эталонный термометр 3‑го разряда ЭТС-100М3 предназначен для поверки рабочих средств измерений температуры согласно поверочной схеме ГОСТ 8.558.
Может быть использован для точных измерений температуры в диапазоне температур −196...+419 °С совместно с ТЕРКОНом.
Технические характеристики
| Номер в госреестре СИ |
70903-18 |
| Диапазон измерения температуры, °C |
-196 ... 419 |
| Тип подключения зонда |
Выносной |
| Тип зонда |
Погружной/проникающий |
| Сфера применения |
Лабораторная |
| Гарантия (мес.) |
24 |
| Страна производитель |
Россия |
| Габаритные размеры, мм |
Ø14х550 |
| Вес нетто, кг |
0.1 |

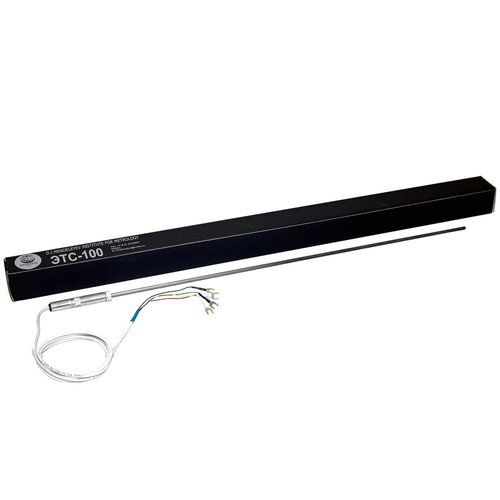

Описание термометра сопротивления эталонного ЭТС-100М3:
Термометр сопротивления эталонный 3-го разряда ЭТС-100М3 предназначен для поверки рабочих средств измерений температуры согласно поверочной схеме ГОСТ 8.558.
Может быть использован для точных измерений температуры в диапазоне температур -196...+419 °С совместно с ТЕРКОНом.
Принцип действия термометров сопротивления (ТС) заключается в использовании температурной зависимости электрического сопротивления платины. Основной частью термометра является чувствительный элемент, состоящий из платиновой проволоки, спирально уложенной в четырехканальную керамическую трубку. К концам проволоки чувствительного элемента приварены отрезки платинородиевой проволоки, и выводы из алюмелевой проволоки, изолированные кварцевой соломкой. Между выводами проложена кремнийорганическая вата. Корпус термометра изготовлен из нержавеющей стали.
Технические характеристики:
| Параметры
| Значения
|
Габаритные размеры, мм, не более
диаметр защитной трубки
диаметр головки термометра
длина монтажной части
|
5
14
550
|
| Масса, г, не более
| 100
|
Условия эксплуатации:
температура окружающего воздуха, °С
относительная влажность воздуха, %
атмосферное давление, кПа
|
от +18 до +22
от 50 до 80
от 97,3 до 105,3
|
Условия транспортирования:
температура окружающего среды, °С
относительная влажность воздуха, %
атмосферное давление, кПа
|
от -50 до +50
до 80
от 97,3 до 105,3
|
| Средняя наработка на отказ, ч
| 1000
|
| Средний срок службы, лет
| 5
|
Метрологические и технические характеристики:
| Параметры
| Значения
|
| Диапазон измерений температуры, °С
| от -196 до +419,527
|
| Номинальное сопротивление при 0 °С, Ом
| 100±0,5
|
Нестабильность термометров в тройной точке воды после отжига при температуре на 10 °С
выше верхнего предела измерений, °С, не более
| ±0,01
|
Отношение WGa сопротивления термометров при температуре плавления галлия к их сопротивлению в тройной точке воды, не менее
| 1,11795
|
| Доверительные границы абсолютной погрешности при вероятности 0,95, °С, не более при температуре: |
| -196 °С
| ±0,05
|
| +0,01 °С
| ±0,02
|
| +231,928 °С
| ±0,04
|
| +660,323 °С
| ±0,07
|
Электрическое сопротивление изоляции между выводами и корпусом термометров при температуре окружающей среды от +18 до +22 С
и относительной влажности воздуха от 50
до 80 %, МОм, не менее
| 100
|
