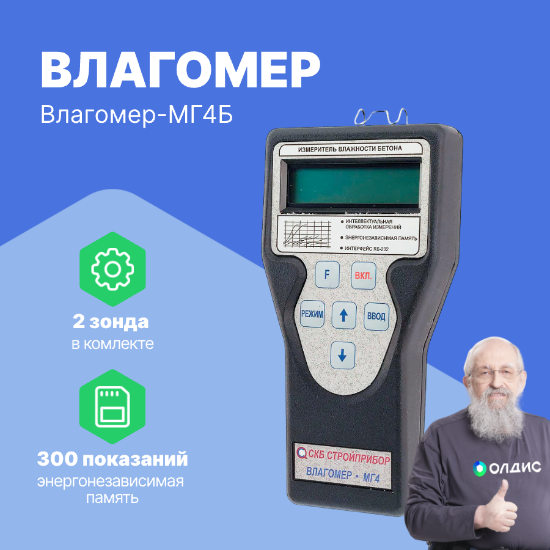

Описание измерителя влажности бетона влагомер-МГ4Б:
Электронный влагомер МГ4-Б изготавливается челябинским ООО «СКБ Стройприбор». Прибор предназначен для измерения влажности строительных материалов, а также изделий из бетона. Принцип работы – дилькометрический. Конструктивно измеритель состоит из электронного блока и компланарного преобразователя. В процессе работы корелляционная зависимость диэлектрической проницаемости исследуемого бетонного изделия преобразуется встроенным ПО в числовые значения, отражаемые на экране прибора.
Технические данные:
- диапазон измерений влажности – 0-100%;
- допускаемая погрешность измерений для тяжёлых бетонов - +/- 0,8%;
- погрешность измерений для лёгких бетонов - +/- 2,0%;
- питание прибора – 2 аккумуляторных батареи АА напряжение 1,5 В;
- потребляемый ток – не более 30 мА.
Масса электронного блока составляет 0,25 кг, компланарного преобразователя 0,20 кг. Измеритель может эксплуатироваться при температуре окружающей среды от +50 С до +400 С.
Отличительные особенности измерителя влажности бетона Влагомер-МГ4Б:
МГБ-4 имеет встроенное программное обеспечение IPV-MG4, позволяющее подключаться к ПК и выполнять обмен данными. Прибор отличается универсальностью и может применяться для измерения влажности кирпичной кладки, растворных стяжек, штукатурки как в лабораторных, так и в производственных условиях.
Сферы применения:
Измеритель влажности бетона влагомер МГ4-Б широко применяется в строительной отрасли для измерения параметров влажности всей номенклатуры твёрдых бетонных изделий.
Прибор применяется для:
- контроля качества железобетонных изделий;
- оценки технического состояния плит перекрытий в домах и сооружениях;
- проведения периодического технического надзора за объектами;
- выборочной проверки качества производимой продукции.
Влагомер отличается компактными размерами, может использоваться в полевых и стационарных условиях.
Технические характеристики измерителя влажности бетона Влагомер-МГ4Б:
| Параметр | Значения |
|---|---|
| Диапазоны измерений влажности в зависимости от вида измеряемых материалов | |
| Бетона тяжелого плотностью от 2200 до 2500 кг/м3 | от 1 до 6 % |
| Бетона легкого, цементно-песчаного раствора и кирпича в зависимости от плотности | от 1 до 25 % |
| Бетона ячеистого плотностью от 400 до 1000 кг/м3 | от 1 до 45 % |
| Пилопродукции и деревянных деталей хвойных и лиственных пород | от 4 до 35 % |
| Пределы допускаемой абсолютной погрешности в зависимости от диапазона измерений влажности, для измеряемых материалов | |
| Для тяжелого бетона, цементно-песчаного раствора и кирпича | ± 0,8%; ± 1,5% |
| Для легкого и ячеистого | ± 2%; ± 3%; ± 4% |
| Для пиломатериалов и деревянных деталей | ± 1,5%; ± 2,5%; ± 3% |
| Общие характеристики | |
| Габаритные размеры электронного блока | 175 x 90 x 30 мм |
| Габаритные размеры коаксиального преобразователя | Ø 70 x 45 мм |
| Масса с преобразователем, не более | 0,45 кг |
Управление и индикация:

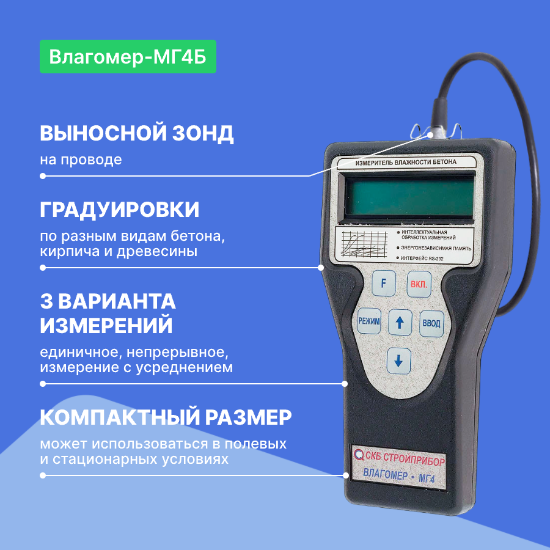

На лицевой панели находится двухстрочный цифровой дисплей и клавиатура с шестью кнопками. На верхнем торце корпуса размещён разъём для подключения датчика влажности. На задней панели расположена крышка батарейного отсека для элементов питания.
На боковой панели компланарного преобразователя смонтирована кнопка «Пуск». Прибор имеет функцию автовыключения через 10 минут отсутствия активных действий.
Комплект поставки Влагомер-МГ4Б:
| № | Наименование | Количество |
|---|---|---|
| № | Наименование | Количество |
| 1 | Измеритель влажности бетона Влагомер-МГ4Б | 1 |
| 2 | Преобразователь | 1 |
| 3 | Контрольный образец | 1 |
| 4 | Упаковочный кейс | 1 |
| 5 | Ремень | 1 |
| 6 | Руководство по эксплуатации | 1 |
