О товаре

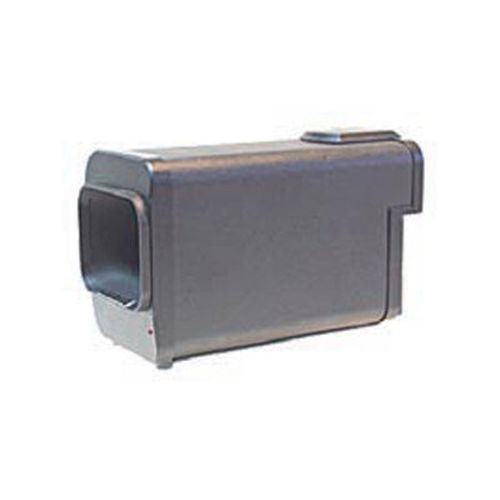

Тепловизионный комплекс Термограмма ТС предназначен для измерения температурных полей объектов.
Принцип работы тепловизора основан на сканировании температурного излучения в поле зрения камеры оптико-механическим сканером с одноэлементным высокочувствительным ИК-приемником и трансформации этого излучения в электрический сигнал аналого-цифровым преобразователем.
Камера содержит зеркально-линзовую оптику с малым количеством отражающих поверхностей, что уменьшает потери оптической системы и упрощает ее настройку.
Применение особых методов сканирования, таких как суммирование кадров и усреднение, позволяет повысить чувствительность прибора до 0,02°С.
Технические характеристики
| Назначение |
Промышленный |
| Разрешение матрицы, px |
640*480 |
| Тип прибора |
Портативный |
| Температурная чувствительность (NETD), мК |
50 |
| Диапазон измерения температуры, °C |
-40 ... 300 |
| Фокусировка |
Фиксированная |
| Поле зрения |
25*20 |
| Пространственное разрешение (IFOV), мрад |
0,5 |
| Спектральный диапазон, мкм |
3,5-5 |
| Сменный объектив |
Нет |
| Гарантия (мес.) |
24 |
| Страна производитель |
Россия |
| Вес нетто, кг |
1.4 |
Описание тепловизионного комплекса Термограмма ТС:
Тепловизионный комплекс Термограмма ТС предназначен для измерения температурных полей объектов.
Принцип работы тепловизора основан на сканировании температурного излучения в поле зрения камеры оптико-механическим сканером с одноэлементным высокочувствительным ИК-приемником и трансформации этого излучения в электрический сигнал аналого-цифровым преобразователем.
Камера содержит зеркально-линзовую оптику с малым количеством отражающих поверхностей, что уменьшает потери оптической системы и упрощает ее настройку.
Применение особых методов сканирования, таких как суммирование кадров и усреднение, позволяет повысить чувствительность прибора до 0,02°С.
Опыт, приобретенный нами за многие годы исследований в области термографии, показывает, что для большинства практических применений достаточно сканировать кадр за 1-2 секунды из-за того, что термические процессы в объектах исследования развиваются намного медленнее.
Отличительные особенности Термограмма ТС:
- Диапазон измерения температуры: -40°С...+300°С;
- Разрешение встроенной видеокамеры: 640 х 480;
- Измерение температурных полей объектов, неразрушающий контроль;
- Измерение коэффициента теплового излучения объекта;
- Измерение плотности тепловых потоков;
- Измерение сопротивления теплопередачи и термическое сопротивление ограждающих конструкций;
- Измерение влажности воздуха;
- Измерение точки росы;
- Визуализация возможности конденсации влаги на поверхности объектов;
- Запоминание тепловизионного и видимого изображения объекта контроля;
- Высокая чувствительность;
- Высокое пространственное разрешение;
- Возможность автономной работы;
- Автоматическая привязка для измерения абсолютных температур;
- Подключение к компьютеру через принтерный (LPT) порт.
Области применения тепловизионного комплекса Термограмма ТС:
- Энергетика;
- Топливно-энергетический комплекс (ТЭК);
- Химический и нефтегазовый комплексы;
- Жилищно-коммунальное хозяйство;
- В строительстве;
- Медицина и др.
Технические характеристики комплекса Термограмма ТС:
| Параметр
| Значение
|
| ИК-приемник
| InSb, охлаждение приемника - жидкий азот.
|
| Время автономного режима работы
| 8 часов
|
| Диапазон измерения температуры
| -40°С...+300°С
|
| Диапазон рабочих температур
| -40°С...+60°С
|
| Температурное разрешение на уровне 30°С по всему полю зрения
| 0,05°С (0,02°С)
|
| Погрешность измерения абсолютных температур по АЧТ по всему полю зрения
| ±1°С или ± 1% от диапазона
|
| Спектральный диапазон
| 3,5 - 5 мкм
|
| Поле зрения
| Не менее 25 x 20°
|
| Число элементов разложения в строке
| 640
|
| Число строк в кадре
| 480
|
| Время формирования кадра (три скорости сканирования)
| Не более 0,5 сек., 1,6 сек., 3,2 сек.
|
| Разрешение встроенной видеокамеры
| 640 х 480
|
| Встроенный лазерный целеуказатель
| лазер, 1мВт / 635 нм, красное свечение
|
| Диапазон измерения коэффициента теплового излучения
| 0,5 - 1
|
| Диапазон измерения плотности тепловых потоков
| 5 - 500 Вт/М2
|
| Диапазон измерения сопротивления теплопередачи
| 0,05 – 5 м2хК/Вт
|
| Основная относительная погрешность измерения плотности тепловых потоков, не более
| ±7 %
|
| Диапазон измерения влажности воздуха
| 3 – 97 %
|
| Погрешность измерения влажности воздуха
| ±3%
|
| Вычисление температуры точки росы
| При температуре воздуха от - 40°C до +45°С
|
| Вес ИК-камеры
| Не более 1,4 кг
|
Комплект поставки тепловизионного комплекса Термограмма ТС:
- Инфракрасная камера для тепловизионных комплектов в соответствии требованиям предъявляемым к средствам измерений, и их регистрации в соответствующих документах - 1 шт;
- Термометр контактный ТК5.06 с комплектом из 3-х сменных зондов - 1 шт;
- Термометр контактный ТК5.06 с комплектом из 3-х сменных зондов - 1 шт;
- Измеритель теплового потока ИТП МГ4 Поток - 1 шт;
- Процессорный блок на базе компьютера типа NETBOOK - 1 шт;
- Программное обеспечение для обработки термограмм и подготовки отчетов - 1 шт;
- Аккумулятор - 2 шт;
- Сетевое зарядное устройство - 1 шт;
- Комплект соединительных кабелей;
- Штатив - 1 шт;
- Термос - 1 шт;
- Сумка для переноски - 1 шт.
