О товаре

Тестер сопротивления изоляции MIT525 меньше и легче предыдущих моделей и имеет, кроме того, улучшенные характеристики и возможность быстрой зарядки батареи.

Повышенная производительность MIT525 основана на возможности выполнять измерения при питании от линии/сети, когда разряжена аккумуляторная батарея. Интеллектуальный режим зарядки батареи обеспечивает оптимальную скорость заряда как функции остаточной емкости, гарантируя минимальное время зарядки.

Прочный корпус MIT525 обеспечивает максимальную защиту портативного прибора, а пристяжной карман для проводов гарантирует, что провода всегда будут оставаться вместе с прибором.

Технические характеристики

Номер в госреестре СИ	52736-13
Измерение постоянного напряжения (до), В	660
Измерение переменного напряжения (до), В	660
Диапазон измерения сопротивления изоляции	100 кОм ... 10 ТОм
Рабочая температура, °C	-20 ... 50
Класс защиты	IP65
Отображение информации	Цифровой
Максимальное испытательное напряжение, В	5000
Вычисление коэффициента поляризации PI	Да
Вычисление коэффициента абсорбции DAR	Нет
Функция мультиметра	Нет
Испытательное (номинальное) напряжение, В	250, 500, 1000, 2500, 5000
Погрешность измерений сопротивления	±5%;±20%
Гарантия (мес.)	24
Страна производитель	Великобритания
Габаритные размеры, мм	315х285х181
Вес нетто, кг	4.5

Описание тестера сопротивления изоляции MIT525:

Тестер сопротивления изоляции MIT525 меньше и легче предыдущих моделей и имеет, кроме того, улучшенные характеристики и возможность быстрой зарядки батареи.

Повышенная производительность MIT525 основана на возможности выполнять измерения при питании от линии/сети, когда разряжена аккумуляторная батарея. Интеллектуальный режим зарядки батареи обеспечивает оптимальную скорость заряда как функции остаточной емкости, гарантируя минимальное время зарядки.

Прочный корпус MIT525 обеспечивает максимальную защиту портативного прибора, а пристяжной карман для проводов гарантирует, что провода всегда будут оставаться вместе с прибором.

Крышка корпуса MIT525 является съемной для обеспечения свободного доступа к клеммам. Степень защиты IP65 при закрытом корпусе предотвращает попадание воды/пыли. Высокая надежность и безопасность заложена в конструкции – модель соответствуют категории безопасности CATIV 600 В и имеют двойную изоляцию.

В режиме испытания изоляции обеспечены пять предустановленных диапазонов напряжения плюс диапазон блокирующего напряжения, устанавливаемый пользователем.

Предварительно сконфигурированные тесты включают в себя следующее: определение индекса поляризации PI, коэффициента диэлектрических потерь DAR, испытание на диэлектрический разряд DD и тесты при ступенчатом SV и линейном изменении напряжения.

Отличительные особенности тестера сопротивления изоляции MIT525:

Максимальное сопротивление изоляции 20 T (10 кВ);
Диагностические тесты сопротивления изоляции с учетом времени плюс определение индекса поляризации PI и коэффициента диэлектрических потерь DAR;
Работа с разряженной батареей с питанием от линии/сети;
Быстрая зарядка литий-ионной батареи – до 6 часов непрерывных испытаний (5 кВ);
Специальная функция вольтметра (от 30 В до 660 В);
Категория безопасности CATIV 600 В
Большой ЖК-дисплей с автоматической подсветкой;
Фильтр защиты от помех – подавление шума до 3 мА;
Возможность работы на высоте до 3000 м над уровнем моря.

Применение тестера сопротивления изоляции MIT525:

Тест сопротивления изоляции IR – это качественное испытание, которое указывает на эффективность электрической изоляции изделия. Область применения включает в себя: кабели, трансформаторы, электродвигатели/генераторы, высоковольтные выключатели и изоляторы.

Тест сопротивления изоляции идеален для измерения и регистрации долговременной стабильности изоляции – этот процесс известен как анализ тенденций.

Испытания сопротивления изоляции являются температурнозависимыми и требуют установки соответствия со стандартной температурой. Модели управления ресурсами предоставляют опцию регистрации температуры.

Технические характеристики тестера сопротивления изоляции MIT525:

Параметр	Значение
Диапазон входного напряжения	85-265 В (эффективное), 50/60 Гц, 60 ВА
Аккумуляторная батарея	11.1 В, 5.2 ампер-часа, соответствует IEC 62133:2003
Срок службы батареи	Обычно 6 часов непрерывной работы при 5 кВ с нагрузкой 100 M
Время зарядки батареи	2.5 часа при глубокой разрядке, 2 часа при нормальной разрядке
30 минутная быстрая зарядка	час работы при 5 кВ с нагрузкой 100 M
Испытательное напряжение	250 В, 500 В, 1000 В, 2500 В, 5000 В
Испытательное напряжение, определяемое пользователем	От 100 В до 1 кВ с шагом 10 В; от 5 кВ до 10 кВ с шагом 25 В
Погрешность (23C, 10 кВ)	5000 В	2500 В	1000 В	500 В	250 В
	От ±5% до 1 T	500 G	200 G	100 G	50 G
	От ±20% до 10 T	5 T	2 T	1 T	500 G
Ввод Guard	2% ошибка при защите утечки 500 k с нагрузкой 100 M
Диапазон аналоговой формы отображения сопротивления	От 100 k до 10 T
Диапазон цифровой формы отображения сопротивления	От 10 k до 10 T
Ток короткого замыкания	3 мА номинальный, макс. мощность на всех нагрузках, превосходящая многие тестеры, рассчитанные на 5 мА
Сигнализация по сопротивлению изоляции	От 100 k до 1 G
Заряд конденсатора	<3 с/?F при 3 мА до 10 кВ
Разряд конденсатора	<250 мс/?F для разряда от 5000 В до 50 В
Диапазон по емкости (свыше 500 В)	От 10 nF до 25 ?F (зависит измеряемого напряжения)
Погрешность по емкости (23C)	±10% ±5 nF
Погрешность выходного напря-жения (>200 В, от 0C до 30C)	+4%, -0%, ±10 В от номинального испытательного напряжения при 1 G
Диапазон измерения тока	От 0.01 nA до 6 мA
Погрешность измерения тока (23C)	±5% ±0.2 nA при всех напряжениях
Подавление помех (шума)	1 мА на 250 В, максимум до 3 мА
Диапазон вольтметра	От 30 В до 660 В переменного или постоянного тока, 50/60 Гц
Погрешность вольтметра	±3%, ±3 В
Диапазон таймера	До 99 минут, минимальная установка 15 секунд
Емкость памяти	5? часа непрерывной записи каждые 5 с или 33 записанных теста PI, или 350 записанных тестов сопротивления изоляции
Режимы тестирования	IR, IR(t), DAR, PI
Интерфейс	USB тип B (устройство)
Выход сигнала в реальном масштабе времени	USB, 1 показание в секунду (напряжение, ток и сопротивление)
Высота над уровнем моря	3000 м, категория безопасности CAT сохраняется >2000 м* * Тестовые провода присоединены
Рабочая температура	От -20C до 50C
Температура хранения	От -25C до 65C
Относительная влажность	90% без конденсации влаги при 40C
Степень защиты	IP65 (крышка закрыта), IP40 (крышка открыта)
Безопасность	соответствует требованиям IEC 61010-1, CATIV 600 V
Электромагнитная совместимость	соответствует требованиям of IEC61326-1
Размеры	длина 315 мм x ширина 285 мм x высота 181 мм
Масса	4.5 кг

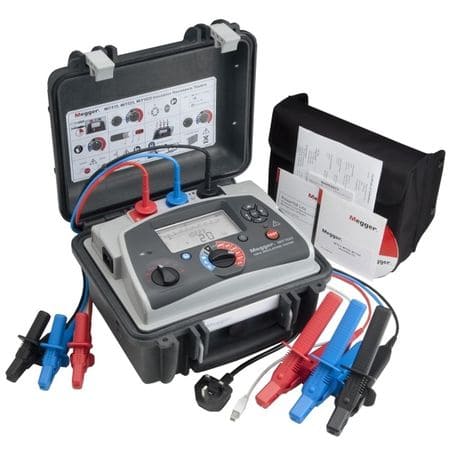

Комплект поставки MIT525:

№	Наименование	Количество
1	Тестер сопротивления изоляции MIT515	1
2	Кабель питания	1
3	Провод со средними изолированными зажимами, длина 3 м	3
4	USB-кабель	1
5	Программное обеспечение PowerDB Lite	1
6	CD с руководством по эксплуатации	1

Дополнительная комплектация MIT515:

№	Наименование	Количество
1	CB101, 5 kV калибровочный блок	1
2	Калибровочный сертификат - CB101	1
3	Калибровочный сертификат UKAS CB101	1
4	Высоковольтные экранированные провода 10 м, 10 кВ неизолированные малые зажимы	1
5	Высоковольтные экранированные провода 15 м, 10 кВ неизолированные малые зажимы	1
6	Высоковольтные экранированные провода 15 м, 5 кВ неизолированные малые зажимы	1
7	Высоковольтные экранированные провода 3 м, 10 кВ неизолированные малые зажимы	1
8	Высоковольтные экранированные провода 3 м, 5 кВ неизолированные малые зажимы	1
9	Набор 15 м проводов x 3, неизолированные зажимы	1
10	Набор 3 м проводов x 3, большие изолированные зажимы	1
11	Набор 3 м проводов x 3, неизолированные зажимы	1
12	Набор 3 м проводов x 3, средние изолированные зажимы	1
13	Набор 8 м проводов x 3, неизолированные зажимы	1
