О товаре
Измеритель SEW 6310IN (тераомметр) предназначен для измерения сопротивления электрических кабелей и проводов, определения коэффициента абсорбции (DAR) и индекса поляризации (PI) при постоянном тестовом напряжении до 10 кВ. Прибор может быть использован для тестирования электрической изоляции материалов и анализа их старения.
Измеритель не предназначен для измерения сопротивления изоляции реактивных нагрузок (кабели на барабанах, обмотки электродвигателей и т.п.).
Технические характеристики
| Номер в госреестре СИ |
83178-21 |
| Диапазон измерения сопротивления изоляции |
0 ... 20 ТОм |
| Погрешность измерений сопротивления |
± (5% + 5 е.м.р.) |
| Испытательное (номинальное) напряжение, В |
500, 1000, 2500, 5000 |
| Максимальное испытательное напряжение, В |
10000 |
| Вычисление коэффициента абсорбции DAR |
Да |
| Вычисление коэффициента поляризации PI |
Да |
| Функция мультиметра |
Нет |
| Отображение информации |
Цифровой |
| Измерение переменного напряжения (до), В |
600 |
| Измерение постоянного напряжения (до), В |
600 |
| Питание |
Батарея 1,5 В (тип С/ LR14) х8 ш |
| Гарантия (мес.) |
12 |
| Страна производитель |
Тайвань |
| Габаритные размеры, мм |
330х260х160 |
| Вес нетто, кг |
4.7 |

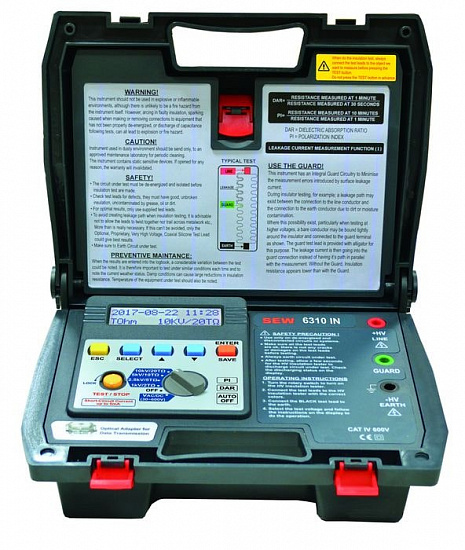

Описание измерителя сопротивления изоляции (тераомметра) SEW 6310 IN:
Измеритель SEW 6310IN (тераомметр) предназначен для измерения сопротивления электрических кабелей и проводов, определения коэффициента абсорбции (DAR) и индекса поляризации (PI) при постоянном тестовом напряжении до 10 кВ. Прибор может быть использован для тестирования электрической изоляции материалов и анализа их старения.
Измеритель не предназначен для измерения сопротивления изоляции реактивных нагрузок (кабели на барабанах, обмотки электродвигателей и т.п.).
Отличительные особенности:
- Измерение сопротивления изоляции до 10 Том;
- Испытательное напряжение 500 В, 1000 В, 2500 В, 5000 В постоянное;
- Вольтметр постоянного и переменного напряжения до 600 В;
- Автоматический расчет коэффициент абсорбции DAR и поляризации PI;
- Испытательный ток: до 5 мА;
- Измерение тока утечки в диэлектрике: 0,5 нА …0,55 мА;
- Звуковой и текстовый индикатор наличия опасного напряжения в тестируемой цепи (больше/равно 30 В постоянное/ переменное);
- Автоматический выбор пределов измерения, автоудержание показаний (AutoHold);
- Календарь, встроенный таймер испытаний: 1…30 мин;
- 200 ячеек памяти для хранения результатов измерений;
- Оптоизоляционный интерфейс для передачи данных на ПК (USB - RS-232);
- 2-х строчный OLED-индикатор (2х16) с подсветкой, линейная шкала, индикатор времени теста;
- Встроенный контейнер для укладки ЗИП (под крышкой);
- Микропроцессорное управление, ударопрочный корпус, высокие эргономические показатели;
- Система энергосбережения батарей, автовыключение питания;
- Автоматический разряд накопительного конденсатора;
- Испытание изоляции кабелей, обмоток электромоторов и генераторов, трансформаторных изолирующих и развязывающих устройств, электроцепей (питания и освещения).
Технические характеристики SEW 6310 IN:
| Параметр
| Значения
|
Испытательное напряжение (постоянное/ DC)
(фиксированное значения- выбор на передней панели)
| 500 В
| 1000 В
| 2500 В
| 5000 В
|
| Пределы измерений
| 100 ГОм
| 200 ГОм
| 500 ГОм
| 1000 ГОм
|
| Погрешность измерения
| +/- (5% + 5 е.м.р.)
|
| Диапазон измерений
| 0,1-1 ТОм
| 0,2-2 ТОм
| 0,5-5 ТОм
| 1-10 ТОм
|
| Погрешность измерения
| +/- 12%
|
| Максимальное разрешение
| 1 МОм (для 1 ГОм)/ 10 МОм (для 10 ГОм)/ 100 МОм (для 100 ГОм)/ 1 ГОм (для 1 ТОм)/ 10 ГОм (для 10 ТОм)
|
| Тестовый ток
| до 5 мА
|
| Измерение тока утечки
| 0,5 нА …0,55 мА (растекание в диэлектрике)
|
| Погрешность измерения
| +/- (5% + 5 е.м.р.)
|
| Длительность измерений
| "Быстро" (режим энергосбережения): менее 15 с; "Медленно": менее 100 с
|
| Переменное напряжение
| приблизительно 30…600 В
|
| Постоянное напряжение
| 30…600 В
|
| Разрешение
| 1 В
|
| Погрешность измерения
| +/- (2% + 3 е.м.р.)
|
| Память
| 200 ячеек для сохранения результатов измерения
|
| Дисплей
| 2-х строчный OLED-индикатор (2 х 16) с подсветкой
|
| Источник питания
| Аккумуляторная батарея 12 В/ 2,3 А*ч
|
| Сетевой адаптер-зарядка
| U вход = 100…240 В/ 0,4 А 50/60 Гц; U выход = 24 В/ 0,62 А
|
| Время работы
| 2…15 ч (в зависимости от режима тестирования/ U использование)
|
| Габаритные размеры
| 330 х 260 х 160 мм
|
| Масса
| 3,7 кг
|
Комплект поставки:
- Измеритель сопротивления изоляции 6310 IN - 1 шт;
- Измерительные провода комплект (AL-50H+AL-30AG+ AL-30HB) - 1 шт;
- Зажимы типа "крокодил" AL-23CA - 1 комплект;
- Сетевой адаптер питания CHA-7015 - 1 шт;
- CD-диск с ПО - 1 шт;
- Кабель USB CA232 - 1шт;
- Руководство по эксплуатации (на CD-диске) - 1 экз.
