О товаре
Мегаомметр Fluke 1503 – портативный прибор для тестирования изоляции, созданный американским брендом с производственными мощностями в Европе и Азии. Применяется преимущественно в промышленности для обслуживания, подготовки электрического оборудования к работе. Гарантирует высокий уровень электробезопасности для оператора.
Измеритель сопротивления изоляции Fluke 1503 понадобится на предприятиях, где есть электрические установки, станки, электропечи: производственные, сборочные цеха, электроподстанции или в организациях, которые обслуживают электрооборудование. Мегаомметр оценит диэлектрические свойства изоляционных материалов в широком диапазоне сопротивлений: 100 кОм – 2 ГОм при испытательном напряжении 500 В либо 1 кВ. Мегаомметр может выполнять роль вольтметра с пиковой нагрузкой 600 В в электросетях с переменным и постоянным током.
Технические характеристики
| Измерение постоянного напряжения (до), В |
600 |
| Измерение переменного напряжения (до), В |
600 |
| Диапазон измерения сопротивления изоляции |
100 кОм ... 2 ГОм |
| Диапазон измерения сопротивления |
10 мОм ... 20 кОм |
| Отображение информации |
Цифровой |
| Рабочая температура, °C |
-20 ... 55 |
| Класс защиты |
IP40 |
| Максимальное испытательное напряжение, В |
1000 |
| Питание |
Четыре щелочных батареи типа AA (NEDA 15 A или IEC LR6) |
| Вычисление коэффициента поляризации PI |
Нет |
| Вычисление коэффициента абсорбции DAR |
Нет |
| Функция мультиметра |
Нет |
| Испытательное (номинальное) напряжение, В |
500, 1000 |
| Диапазон измерений переменного напряжения, В |
0,1 - 600 |
| Гарантия (мес.) |
12 |
| Страна производитель |
США |
| Габаритные размеры, мм |
50х100х203 |
| Вес нетто, кг |
0.55 |

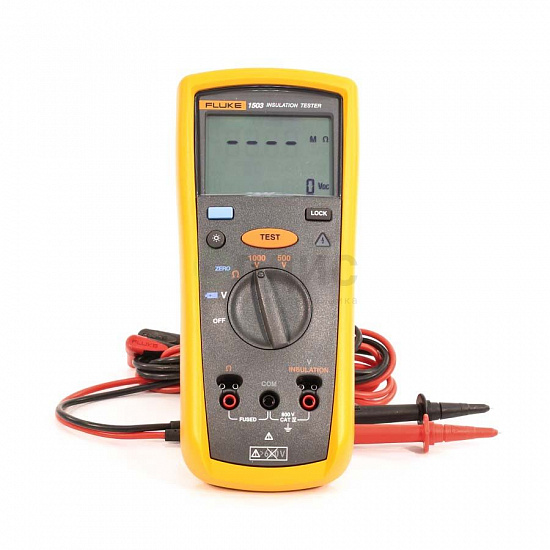

Описание мегаомметра Fluke 1503:
Мегаомметр Fluke 1503 – портативный прибор для тестирования изоляции, созданный американским брендом с производственными мощностями в Европе и Азии. Применяется преимущественно в промышленности для обслуживания, подготовки электрического оборудования к работе. Гарантирует высокий уровень электробезопасности для оператора.
Измеритель сопротивления изоляции Fluke 1503 понадобится на предприятиях, где есть электрические установки, станки, электропечи: производственные, сборочные цеха, электроподстанции или в организациях, которые обслуживают электрооборудование. Мегаомметр оценит диэлектрические свойства изоляционных материалов в широком диапазоне сопротивлений: 100 кОм – 2 ГОм при испытательном напряжении 500 В либо 1 кВ. Мегаомметр может выполнять роль вольтметра с пиковой нагрузкой 600 В в электросетях с переменным и постоянным током.
Питание поступает от четырёх соединённых параллельно алкалиновых батарей, заряда которых достаточно на 1000+ измерений. При продолжительной паузе мегаомметр переходит в режим ожидания, чем продлевает рабочее время от одного комплекта батареек. Функциональность мегаомметр при падении с высоты до 1 м на деревянный пол любой гранью не нарушается.
Отличительные особенности:
- Экран с подсветкой.
- Дистанционное измерение с помощью сенсора TP165x.
- Цена позволяет купить мегаомметр Fluke 1503 небольшой организации.
- Подавление синфазного сигнала.
- Работа с двойной изоляцией.
- Установка и подвешивание прибора освободит руки рабочего.
- Функция автоотключения при неактивности устройства экономит заряд батареи.
- Широкий диапазон сопротивлений.
Безопасность, удобство эксплуатации:
При работе Fluke 1503 в сетях с напряжением свыше 30 В устройство автоматически блокируется для обеспечения безопасности оператора. Функция саморазряда ёмкостных напряжений после окончания замеров повышает электробезопасность рабочего. Fluke 1503 выдерживает кратковременные скачки напряжения до 8 кВт.
Профессиональный цифровой мегаомметр поставляется с сенсором в виде щупа для удалённого определения импеданса одной рукой, который выручит при работе в труднодоступных местах. При недостатке внешнего освещения видимыми цифры на дисплее сделает встроенная подсветка. Непрерывная проверка при токе 0,2 А позволяет проводить мгновенное тестирование электрический цепей.

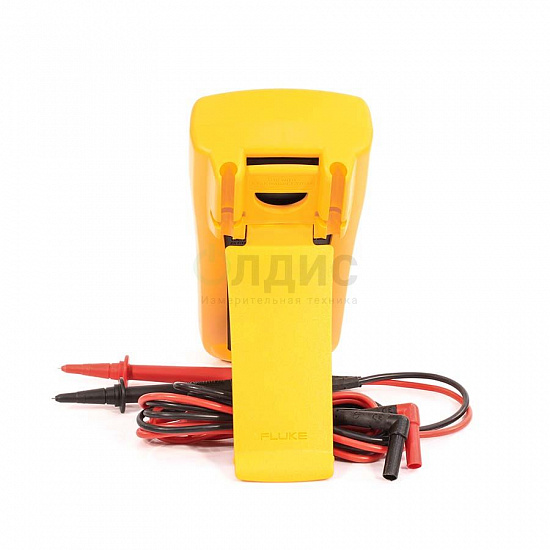

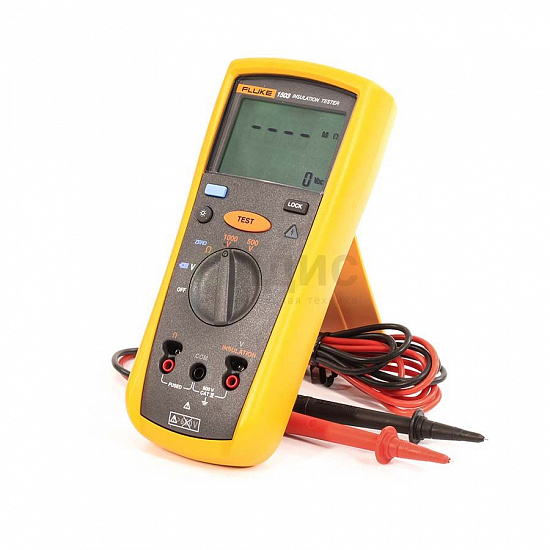

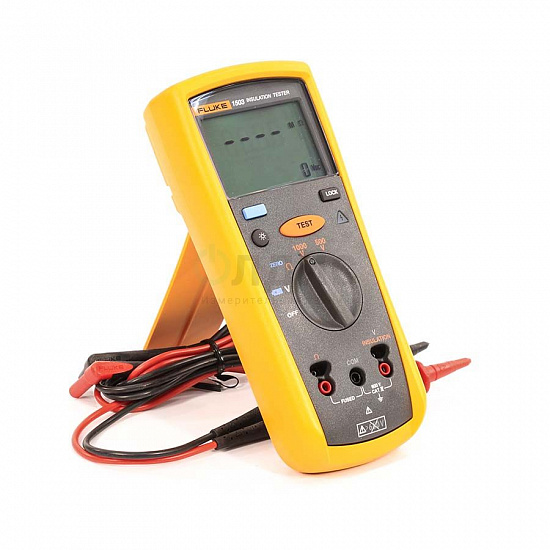

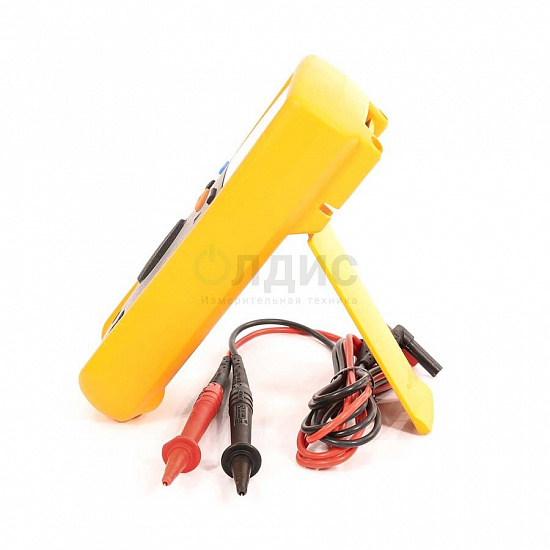

Диапазоны измерения Fluke 1503 переключаются вращающейся рукояткой. Кнопка Lock зафиксирует на дисплее последнее полученное значение. Благодаря магнитному ремешку Fluke TPAK можно подвешивать, подставка – устанавливать на горизонтальной поверхности для освобождения рук оператора.
Сферы применения:
Омметр Fluke 1503 применяется для контактной и бесконтактной оценки качества изоляции проводников. Без него не провести техническое обслуживание, тестирование приборов и промышленных установок. Мегаомметр выручит при тестировании заземления, поиске неисправностей, вызванных коротким замыканием или разрывами электрической цепи.
Технические характеристики мегаомметра Fluke 1503:
| Параметр
| Значение
|
| Измерение постоянного и переменного напряжения
|
| Диапазон
| 600,0 В
|
| Разрешение
| 0,1 В
|
| Точность от 50 Гц до 400 Гц ± (% от показаний прибора + число знаков)
| ± (2% + 3)
|
| Полное входное сопротивление
| 3 МОм (номинальное), < 100 пФ
|
| Коэффициент подавления синфазного сигнала (дисбаланс 1 кОм):
| > 60 дБ при постоянном напряжении 50 или 60 Гц
|
| Защита от перегрузки
| 600 В, среднеквадратичное или постоянное напряжение
|
| Измерение сопротивления заземления
|
| Диапазон/разрешение
|
| 20,00 Ом
| 0,01 Ом
|
| 200,0 Ом
| 0,1 Ом
|
| 2000 Ом
| 1,0 Ом
|
| 20,00 кОм
| 0,01 кОм
|
| Точность
| ± (1,5% + 3)
|
| Защита от перегрузки
| 2 В, среднеквадратичное или постоянное напряжение
|
| Напряжение испытания на обрыв цепи
| > 4 В, < 8 В
|
| Ток короткого замыкания
| > 200 мА
|
| Характеристики изоляции
|
| Диапазон измерений
| от 0,01 МОм до 2000 МОм
|
| Испытательные напряжения
| 500 В, 1000 В
|
| Погрешность испытательных напряжений
| + 20%, - 0%
|
| Ток короткого замыкания
| 1 мА, номинальный
|
| Саморазряд
| Время разряда < 0,5 секунд для C = 1 мкФ или менее
|
| Индикатор напряжения в цепи
| Запрещает измерение, если напряжение на зажимах > 30 В
|
| Максимальная емкостная нагрузка
| Работает с нагрузкой до 1 мкФ
|
| Точность измерений:
|
| 50 В:
| ±(3% + 5)
|
| 100 В:
| ±(3% + 5)
|
| 250 В:
| ±(1,5% + 5)
|
| 500 В:
| ±(1,5% + 5)
|
| 1000 В:
| ±(1,5% + 5) до 2000 МОм, ±(10% + 3) свыше 2000 МОм
|
|
|
|
| Общие характеристики
|
| Максимальное напряжение на одном из контактов:
| 600 В, переменное среднеквадратичное или постоянное напряжение
|
| Температура хранения
| от -40° C до 60° C
|
| Рабочая температура
| от -20° C до 55° C
|
| Температурный коэффициент
| 0,05 x (указанная погрешность)/1° C для температур < 18° C или > 28° C (< 64° F или > 82° F)
|
| Относительная влажность
| от 0% до 95% при температуре от 10° C до 30° C (от 50° F до 86° F)
|
| от 0% до 75% при температуре от 30° C до 40° C (от 86° F до 104° F)
|
| от 0% до 40% при температуре от 40° C до 55° C (от 104° F до 131° F)
|
| Вибрация
| Случайная, 2 г, 5-500 Гц в соответствии с MIL-PRF-28800F для приборов класса 2
|
| Удары
| Падение с высоты одного метра в соответствии с IEC 61010-1 2-е издание (падение с высоты 1 метр на каждую из сторон на дубовый пол)
|
| Электромагнитная совместимость.
| В ВЧ-поле с напряженностью 3 В/м погрешность равна указанной погрешности (EN 61326-1:1997)
|
| Безопасность
| Соответствует ANSI/ISA 82.02.01 (61010-1) 2004, CAN/CSA-C22.2 NO. 61010-1-04 и IEC/EN 61010-1 2-му изданию для категории измерений IV 600 В (CAT IV)
|
| Сертификация:
| CSA для стандарта CSA/CAN C22.2 №. 61010.1-04; TUV для стандарта IEC/EN 61010-1 2-е издание
|
| Батареи
| Четыре щелочных батареи типа AA (NEDA 15 A или IEC LR6)
|
| Время работы батареи
|
| При проверке изоляции:
| Прибор может выполнить не менее 1000 измерений изоляции с новыми щелочными батареями при комнатной температуре. Подразумевается стандартное измерение сопротивления 1 МОм при напряжении 1000 В и рабочем цикле, состоящем из 5 секунд приложения напряжения и 25 секундной паузы.
|
| При измерении сопротивления:
| Прибор может выполнять до 2500 измерений сопротивления заземления с новыми щелочными батареями при комнатной температуре. Подразумевается стандартное измерение сопротивления 1 Ом, состоящее из 5 секунд приложения напряжения и 25 секундной паузы.
|
| Размер
| 5,0 см В x 10,0 см Ш x 20,3 см Д
|
| Вес
| 550 г
|
| Степень защиты
| IP40
|

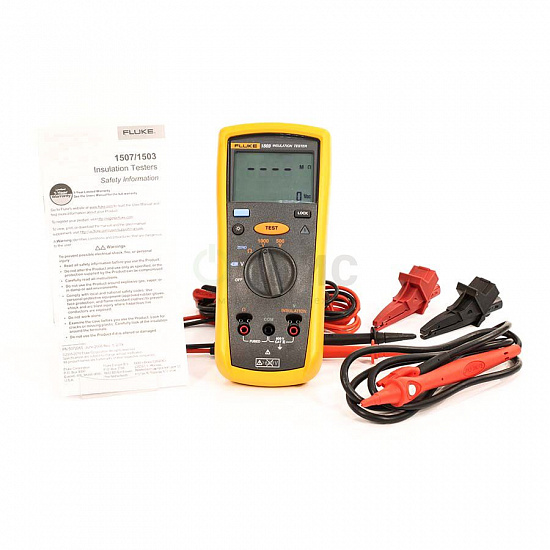

Комплектация мегаомметра Fluke 1503:
| №
| Наименование
| Количество
|
| 1
| Измеритель сопротивления изоляции Fluke 1503
| 1
|
| 2
| Пробник для дистанционных измерений TP165X
| 1
|
| 3
| Набор силиконовых тестовых проводов TL224
| 1
|
| 4
| Набор зажимов типа "крокодил"
| 1
|
| 5
| Набор пробников с подпружененным щупом
| 1
|
