Описание омметр АМ-6011:
Омметр АМ-6011 – измерительный прибор от российского производителя «Актаком». Широкая линейка торговой марки объединила все лучшее от зарубежных и отечественных компаний, поставляющих продукцию на международный рынок. Миллиомметр разработан для быстрого и точного определения сопротивлений элементов низковольтных электрических цепей и изоляционных материалов.
Измерительный прибор предназначен для эксплуатации в лабораторных условиях или на открытой местности при умеренных показателях влажности и температуры.

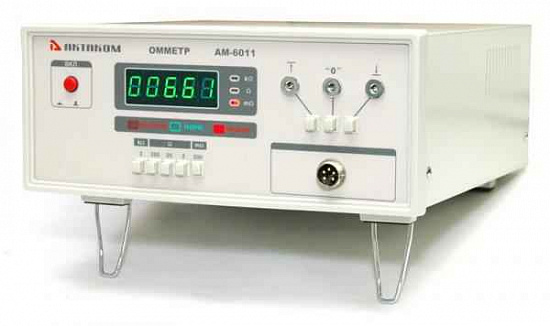

Миллиомметр АМ-6011 оснащен фронтально расположенной панелью управления с цифровым дисплеем. Способен проводить измерения в 5 диапазонах с базовой погрешностью не более 2%. Определяет сопротивление изоляционных материалов в пределах от 10 мкОм до 2 кОм. Предназначен для эксплуатации на ровном горизонтальном основании. Небольшой вес в 2,5 кг делает инструмент удобным в использовании как в лабораториях, так и в полевых условиях. Поддерживает пользовательскую установку приделов измерений.

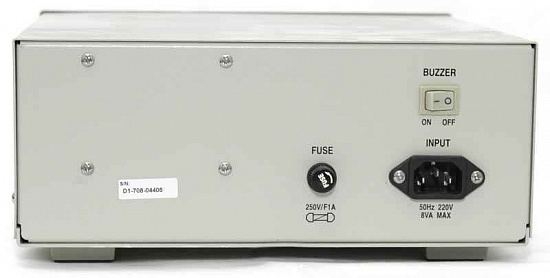

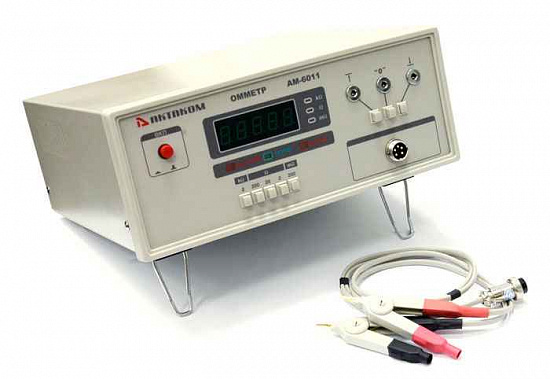

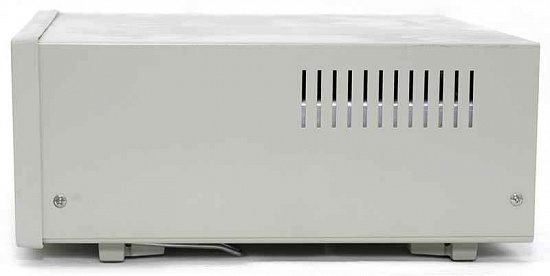

Получает питание от бытовой сети. От воздействия высокого напряжения и тока защищен съемным предохранителем. Измерительный инструмент помещен в металлический корпус, устойчивый к механическим воздействиям. В передней части расположены две складывающиеся металлические ножки для установки прибора под углом к основанию. В комплект поставки входит сетевой шнур, тестовый кабель и измерительный щуп.
Область применения:
Инструмент является универсальным средством измерения сопротивлений. Имеет широкую область применения. Удобен в эксплуатации как в процессе проведения лабораторных исследований, так и в работе со сложным оборудованием и техникой промышленных предприятий. Прибор используют на железной дороге, высоковольтных подстанциях, ТЭЦ, АЭС, ГЭС, нефтеперерабатывающих заводах. Миллиомметр применяют практически на всех производственных предприятиях и в ремонтных мастерских.
Инструмент идеально подходит для проведения контроля и диагностики выключателей, сборных и соединительных шин, предохранителей, контактных соединений, электроустановок, кабелей, заземляющих контуров.

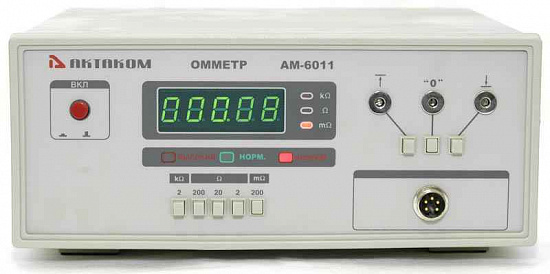

Управление и индикация:
С помощью кнопок выберите нужный диапазон измеряемых сопротивлений. Подключите измерительный щуп к прибору. Подсоедините контакты щупа к проверяемой цепи. На экране отобразиться определенное значение.
Светодиодные индикаторы HIGH, LOW, PASS на панели управления сигнализируют о выходе результата за пределы диапазона или попадании в выбранный промежуток измеряемых значений. Если переключатель BUZZER включен, вместе с сигнализацией индикатора PASS будет подан звуковой сигнал.
Технические характеристики омметра АМ-6011:
Параметр |
Значения |
Измерение сопротивления изоляции |
10 мкОм-2 кОм, 5 диапазонов |
Базовая погрешность измерения |
2% базовая |
Дисплей |
4 ½ цифровой |
Скорость измерения |
2/с |
Условия эксплуатации |
0-40 °С, влажность менее 90% |
Габариты |
270x110x275 мм |
Масса |
2,5 кг |
Габариты в упаковочной таре |
390х280х400 |
Вес в упаковочной таре |
4,5 кг |
Диапазон |
Разрешение |
Погрешность |
Абсолютная погрешность |
200 мОм |
10 мкОм |
±(2%+4 е.м.р.) |
±4.0398 мОм |
2 Ом |
100 мкОм |
±(2%+4 е.м.р.) |
±0.040398 Ом |
20 Ом |
1 мОм |
±(2%+4 е.м.р.) |
±0.40398 Ом |
200 Ом |
10 мОм |
±(2%+4 е.м.р.) |
±4.0398 Ом |
2 кОм |
100 мОм |
±(2%+4 е.м.р.) |
±0.040398 кОм |
Комплект поставки АМ-6011:
№ |
Наименование |
Количество |
1. |
Прибор |
1 |
2. |
Измерительный тестовый кабель (микро-клипсы) |
1 |
3. |
Измерительный щуп |
1 |
4. |
Сетевой шнур |
1 |
