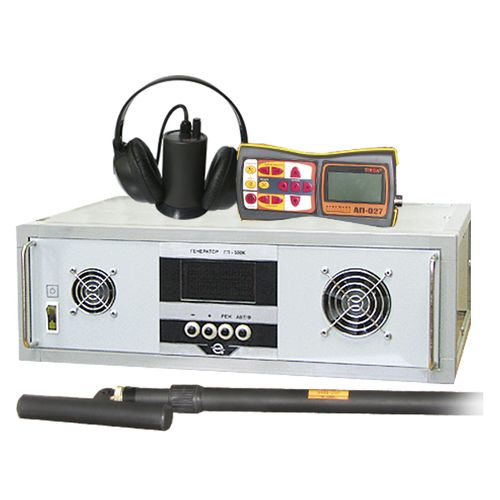

Name: Кабеледефектоискатель "Атлет ТЭК-527АН"
Brand: ТЕХНО-АС
SKU: Атлет ТЭК-527АН
Availability: InStock

О товаре

Предназначен для поиска подземных трасс, электрических кабелей и трубопроводов, армированных оптоволоконных линий, а также определения глубины их залегания и мест повреждения.

Генератор мощностью 500 Вт используется как источник тока синусоидальной формы звуковой частоты для определения мест повреждения силовых кабельных линий индукционным методом. Позволяет прибору производить трассировку с высокой дальностью и осуществлять высокоэффективный поиск мест повреждения кабелей.

Технические характеристики

Выходная мощность генератора, Вт	500
Класс защиты	IP54
Страна производитель	Россия

Описание кабеледефектоискателя Атлет ТЭК-527АН:

Комплект дефектоискателя акустического Атлет ТЭК-527АН, с интеллектуальным алгоритмом выявления дефектов и мощным генератором, предназначен для поиска подземных трасс, электрических кабелей и трубопроводов, армированных оптоволоконных линий, а также определения глубины их залегания и мест повреждения.

Генератор мощностью 500 Вт используется как источник тока синусоидальной формы звуковой частоты для определения мест повреждения силовых кабельных линий индукционным методом. Позволяет кабеледефектоискателю Атлет ТЭК-227А производить трассировку с высокой дальностью и осуществлять высокоэффективный поиск мест повреждения кабелей.

Решаемые задачи Атлет ТЭК-527АН:

Поиск кабеля пассивным методом;
Обнаружение места прохождения скрытых коммуникаций;
Поиск мест повреждений кабеля акустическим способом;
Поиск мест повреждений кабеля электромагнитным способом.

Области применения Атлет ТЭК-527АН:

Электроэнергетика.

Технические характеристики Атлет ТЭК-527АН:

Параметр	Значения
Технические характеристики генератора ГП-500
Выходная мощность при работе на согласованную нагрузку, не менее, Вт	500
Частота генерации, Гц	512, 1024, 8192
Диапазон сопротивлений согласованной нагрузки, Ом	0,25 … 256
Количество диапазонов согласования	5
Максимальная потребляемая мощность при работе на согласованную нагрузку, не более, Вт	800
Напряжение питания от сети переменного тока частотой 50 Гц, В	от 187 до 242
Габаритные размеры прибора, не более, мм	510 х 470 х 180
Масса, не более, кг	18
Технические характеристики приемника АП-027
Параметр	Датчики
Параметр	ЭМД/ДКИ/ДОДК/КИ	АД
Вид работы в зависимости от датчика	Определяется автоматически, при подключении датчика
Вид принимаемого сигнала	Выбирается оператором как «непрерывный / импульсный»	Выбирается оператором как «течепоиск (непрерывный сигнал) / акустический трассопоиск (импульсный сигнал)»
Частоты переключаемых полосовых фильтров	Центральная частота квазирезонансного фильтра 50/60Гц, 100…450Гц через 50Гц, 120…540Гц через 60Гц, 512Гц, 1024Гц, 8192Гц, 33кГц.	Ограничение диапазона «снизу» 0,1 / 0,15 / 0,21 / 0,31 / 0,45 / 0,65 / 0,95 / 1,38 кГц. Ограничение диапазона «сверху» 2,00 / 1,38 / 0,95 / 0,65 / 0,45 / 0,31 / 0,21 / 0,15 кГц.
«Широкая полоса» (частотный диапазон)	0,05…8,6 кГц	0,09…2,2 кГц
Коэффициент усиления электрического тракта и динамический диапазон входного сигнала	100 dB	120 dB
Визуальная индикация	ЖКИ - символы и значения выбираемых режимов и параметров - анимированная шкала уровня входного сигнала - цифровое значение и анимированная шкала уровня выходного сигнала - график (движущаяся диаграмма) уровня выходного сигнала - частотный спектр выходного сигнала - цифровое и графическое отображение уровней выходного сигнала записанных в «памяти»
Звуковая индикация	Головные телефоны – натуральный широкополосный или отфильтрованный сигнал.
	Головные телефоны -синтезированный звук ЧМ.	-
	Встроенный излучатель - синтезированный звук ЧМ.	-
Питание	Напряжение 4…7В. - аккумуляторы «тип АА» 1,2В 4шт. в комплекте с зарядным устройством, питающимся от осветительной (220В) или бортовой (12В) сети или - щелочные (алкалиновые) батареи «тип АА» 1,5В 4шт.
Время непрерывной работы, не менее	20 часов
Допустимый диапазон температур окружающей среды при эксплуатации	-20?С…+50?С
Класс защиты от внешних воздействий	IP54
Габаритные размеры электронного блока	220 х 102 х 42 мм
Масса электронного блока, не более	0,46 кг
Технические характеристики электромагнитного датчика ЭМД-247
Тип преобразователя	Резонансная ферритовая магнитная антенна
Частота резонанса, Гц	50…60 Гц /100 Гц / 512 Гц / 1024 Гц / 8192 Гц / 33 кГц
Тип питания	От приемника
Коммутация резонанса	Принудительная (управляется приемником)
Технические характеристики электромагнитного датчика АД-247
Габаритные размеры прибора, не более, мм	60 х 130
Масса, не более, кг	0,95

Комплект поставки Атлет ТЭК-527АН:

Название	Количество
Акустический датчик АД-227	1
Головные телефоны	1
Генератор поисковый ГП-500К	1
Приемник АП-027	1
Чехол	1
Электромагнитный датчик ЭМД-247	1
Датчик-определитель дефектов коммуникаций ДОДК-100	Опционально
Накладная рамка НР-117	Опционально
Площадка для установки АД в снег или мягкий грунт	Опционально
