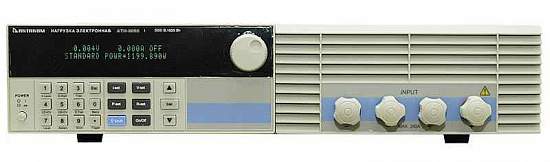

Описание электронной нагрузки АТН-8065:
Программируемая электронная нагрузка предназначена для работы в качестве нагрузки при испытании, настройке и регулировки блоков питания, усилителей, звуковоспроизводящей аппаратуры и других радиотехнических устройств с напряжением питания до 500 В, током нагрузки до 30 А, поглощаемая мощность до 600 Вт.
Отличительныеособенности электронной нагрузки АТН-8065:
- ВФД-дисплей;
- Режимы работы нагрузки: стабилизация напряжения CV, стабилизация тока CC, сопротивления CR, стабилизация мощности CW, 2 комбинированных режима: CC+CV, CR+CW;
- Защита по току, по напряжению, по мощности, от перегрева, от неправильной подкстабилизациялюченной полярности;
- Функция "мягкого" запуска;
- Тестирование батарей;
- Поддержка динамического тестирования с установкой нарастающего и спадающего фронта;
- Поддержка внешнего запуска;
- Компенсация падения напряжения;
- Работа по спискам;
- Автоматическое тестирование;
- Управление по USB/RS-232.
Технические характеристики электронной нагрузки АТН-8065:
Параметр
| Значение
|
---|
Входные параметры
|
---|
Мощность
| 600 Вт
|
Ток
| 0...30 A
|
Напряжение
| 0...500 В
|
CC режим
|
Диапазон
| 0...3 A
| 0...30 A
|
Разрешение
| 1 мA
| 10 мA
|
Точность
| 0.03%уст.знач.+0.05%диап.
| 0.03%уст.знач.+0.05%диап.
|
CV режим
|
Диапазон
| 0.1...19.999 В
| 0.1...500 В
|
Разрешение
| 1 мВ
| 10 мВ
|
Точность
| 0.03%уст.знач.+0.02%диап.
| 0.03%уст.знач.+0.02%диап.
|
CR режим
|
Диапазон
| 0.03...10 кОм
| 0.03...5 кОм
|
Разрешение
| 16 бит
| 16 бит
|
Точность
| 0.1%уст.знач.+0.1%диап.
| 0.1%уст.знач.+0.1%диап.
|
CW режим
|
Диапазон
| 0...600 Вт
| 0...600 Вт
|
Разрешение
| 1 мВт
| 10 мВт
|
Точность
| 0.1%уст.знач.+0.1%диап.
| 0.1%уст.знач.+0.1%диап.
|
Измерение напряжения
|
Напряжение
| 0...19.999 В
| 0...500 В
|
Разрешение
| 1 мВ
| 10 мВ
|
Точность
| 0.015%уст.знач.+0.03%диап.
| 0.015%уст.знач.+0.05%диап.
|
Измерение тока
|
Ток
| 0...3 A
| 0...30 A
|
Разрешение
| 0.01 мА
| 0.1 мA
|
Точность
| 0.03%уст.знач.+0.05%диап.
| 0.03%уст.знач.+0.08%диап.
|
Измерение мощности
|
Мощность
| 100 Вт
| 600 Вт
|
Разрешение
| 1 мВт
| 10 мВт
|
Точность
| 0.1%уст.знач.+0.1%диап.
| 0.1%уст.знач.+0.1%диап.
|
Тестирование батарей
|
Напряжение батареи
| 0.1...150 В
|
Максимальная измеряемая емкость
| 999 Ач
|
Разрешение
| 0.1 мА
|
Динамическое тестирование
|
Работа по спискам
| переключение: 0...25 кГц; 2.5 A/мкс
|
T1&T2
| 60 мкс-999 с.
|
Точность
| ±(15% смещение+10% диап.)
|
"Мягкий" запуск
|
Время
| 1 мс; 2 мс; 5 мс; 10 мс; 20 мс; 50 мс; 100 мс; 200 мс, 500 мс, 1000 мс
|
Точность
| ±(15% смещение+10% диап.)
|
Короткое замыкание
|
Ток (CC)
| 3.3 A
| 33 A
|
Напряжение (CV)
| 0 В
|
Сопротивление (CR)
| 100 мОм
|
Общие характеристики
|
Размеры, Ш x В x Д
| 428 x 103.5 x 453.5 мм
|
Масса
| 17.6 кг
|
Комплект поставки АТН-8065:
№
| Наименование
| Количество
|
---|
1.
| Электронная программируемая нагрузка АТН-8065
| 1
|
2.
| Кабель питания
| 1
|
3.
| Руководство по эксплуатации
| 1
|
