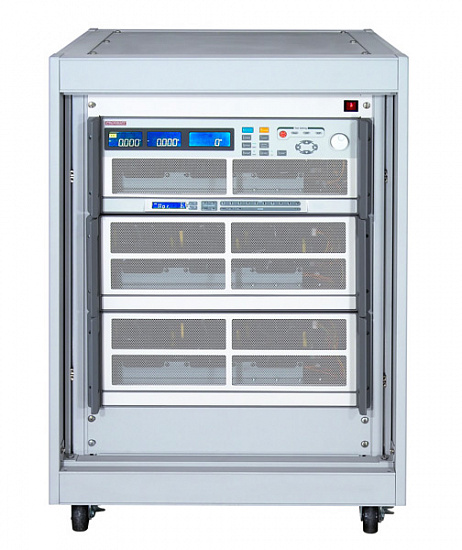

Name: Нагрузка электронная программируемая АКИП-1314
Brand: АКИП
SKU: АКИП-1314
Price: 1198805 RUB
Availability: OutOfStock

О товаре

АКИП-1314 представляет собой программируемую электронную нагрузку постоянного тока, предназначенную для работы в качестве нагрузок при испытании, настройке и регулировке блоков питания, усилителей и других радиотехнических устройств.

Область применения - проведение работ в процессах наладки, ремонта и лабораторных исследованиях на предприятиях электронной и радиотехнической промышленности, в научно-исследовательских институтах и научно- производственных организациях.

Технические характеристики

Номер в госреестре СИ	40237-19
Количество каналов	1
Входное напряжение (до), В	500
Входной ток, А	80
Мощность	2.4 кВт
Диапазон воспроизводимого сопротивления	0 ... 450 кОм
Режимы работы	CC, CV, CR, CP
Динамический режим работы	Да
Измерение постоянного напряжения (до), В	600
Измерение постоянного тока (до), А	80
Измерение мощности (до), Вт	2400
Интерфейс	RS-232, GPIB, USB, LAN
Дисплей	Большой ЖК-индикатор
Гарантия (мес.)	12
Страна производитель	Китай
Габаритные размеры, мм	459х480х557
Вес нетто, кг	44

Описание программируемой электронной нагрузки АКИП-1314

Отличительные особенности:

Характер нагрузки: статическая, динамическая;
Входные параметры нагрузки: постоянное напряжение до 500 В, ток до 80 А, мощность до 2400 Вт;
Дискретная установка входных параметров (непосредственным набором на клавиатуре или в пошаговом режиме);
Динамический режим работы (50 мкс … 10 с);
Установка ограничения по мощности;
Одновременное отображение тока, напряжения, мощности (4,5 разряда);
4-х проводная схема подключения;
Интерфейс RS-232, КОП.

Технические характеристики электронной нагрузки АКИП-1314

Параметр	Значение
ВХОДНЫЕ ПАРАМЕТРЫ
Напряжение на нагрузке (максимальное)	500 В
Ток в нагрузке	80 А
Мощность	2400 Вт
РЕЖИМ ПОСТОЯННОГО НАПРЯЖЕНИЯ
Диапазон установки	0...500 В
Погрешность установки	±(0,1%Uуст+0,1%Uконечн)
Дискретность установки	0,1333 В
РЕЖИМ РЕЖИМ ПОСТОЯННОГО СОПРОТИВЛЕНИЯ
Диапазон установки (Ом)	0,333...6,25 Ом - 18,75 кОм
Погрешность установки	±(0,2%Rуст+0,2%Rконечн)
Дискретность установки	0,134 мОм
РЕЖИМ ПОСТОЯННОГО ТОКА, СТАТИЧЕСКИЙ РЕЖИМ
Диапазон установки	0...8 / 80 А
Погрешность установки	±(0,2%Iуст+0,2%Iконечн)
Дискретность установки	2 / 20 мА
РЕЖИМ ПОСТОЯННОГО ТОКА, ДИНАМИЧЕСКИЙ РЕЖИМ
Диапазон периода переключения нагрузки	50 мкс...10 с
Погрешность установки	±10% при времени 10 мкс
Диапазон скорости (изменения силы тока)	6,4-0,4 А/мкс (64 мА-4 А/мкс)
Дискретность установки	10 мкс/ 1 мс
ИЗМЕРЕНИЕ МОЩНОСТИ
Диапазон установки	2400 Вт
Погрешность установки	±(0,5%Pуст+0,5%Pконечн)
Дискретность установки	0,64 Вт
ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ
Диапазон (разрешение)	0…50 В / 500 В - 0,01 / 0,1 В
Погрешность измерения	±(0,05%Uизм+0,05%Uконечн)
ИЗМЕРЕНИЕ СИЛЫ ТОКА
Диапазон (разрешение)	0...8 / 80 А (1 мА /10 мА)
Погрешность измерения	±(0,2%Iизм+0,2%Iконечн)
ОБЩИЕ ДАННЫЕ
Интерфейс шасси	RS-232, КОП
Габаритные размеры	483 х 177 х 445 мм
Масса	38,8 кг

Комплект поставки модульной электронной нагрузки АКИП-1314

№	Наименование	Количество
1	Модульная программируемая электронная нагрузка постоянного тока АКИП-1314	1 - шт.
2	Инструкция по эксплуатации	1 - шт.

Дополнительная комплектация АКИП-1314:

RS-232 (330XF) - съемный модуль интерфейса RS-232 для шасси 3300F, 3305F, 3302F;
GPIB (330XF) - съемный модуль интерфейса GPIB для шасси 3300F, 3305F, 3302F;
USB (330XF) - съемный модуль интерфейса USB для шасси 3300F, 3305F, 3302F;
LAN (330XF) - съемный модуль интерфейса LAN для шасси 3300F, 3305F, 3302F.
