О товаре
AFG1062 – функциональный генератор используется с целью генерирования напряжений электрических сигналов, имеющих стандартную и произвольную форму. Работа прибора основывается на прямом цифровом синтезе сигналов, имеющих заданную форму, с последующим их цифроаналоговым преобразованием, а также на усилении этих сигналов по таким параметрам, как амплитуда и мощность выходного тракта. Образцы сигналов напряжений, имеющих различную форму и стандарты, могут храниться во встроенной памяти прибора, которая рассчитана на объем 64 Мбайт, либо регулироваться самим пользователем. При этом внешнее управление работой функционального генератора осуществляется за счет интерфейса USB 2.0. Кроме того, конструкцией прибора предусматривается возможность использования встроенного частотомера, который обеспечивает индикацию частотных характеристик внешних сигналов. Также прибор позволяет использовать внешнюю синхронизацию частотных параметров от стабильного генератора (стандарта).
Технические характеристики
| Номер в госреестре СИ |
63241-16 |
| Количество каналов |
2 |
| Диапазон рабочих частот |
0 ... 60 МГц |
| Частота дискретизации, Гвыб/сек |
0.3 |
| Максимальная длина записи |
1 M |
| Разрешение по частоте |
1 мкГц |
| Вертикальное разрешение (A/D), бит |
14 |
| Частотомер |
Встроенный, 200 МГц |
| Неравномерность АЧХ, дБ |
±0,3 |
| Форма сигнала |
Синусоидальный, прямоугольный, импульсный, пилообразный, шумовой и 45 часто используемых сигналов произвольной формы |
| Виды модуляции |
AM, FM, PM, FSK |
| Импульсный режим |
Да |
| Режим свипирования |
Да |
| Интерфейс |
USB |
| Дисплей |
цветной, 3,95" ЖКД |
| Гарантия (мес.) |
36 |
| Страна производитель |
США |
| Габаритные размеры, мм |
235х110х295 |
| Вес нетто, кг |
3.4 |
Описание генератора AFG1062:

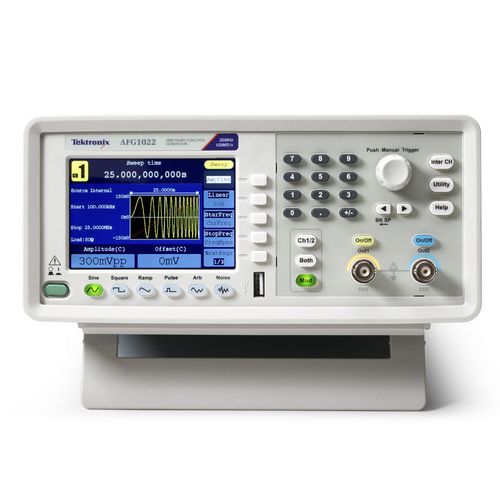

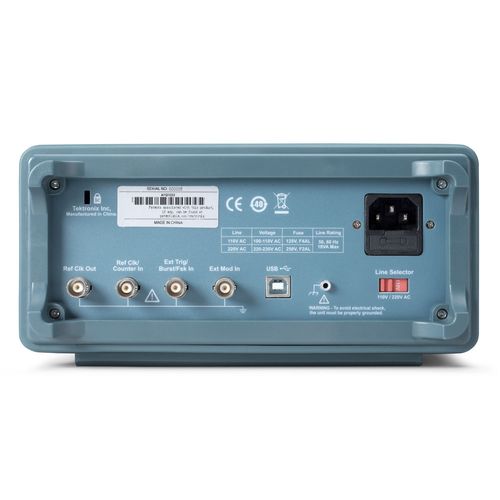

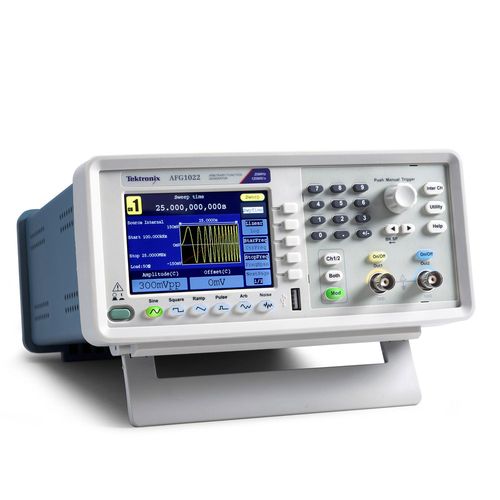

Генератор сигналов произвольной формы и стандартныx функций Tektronix AFG1062 обеспечивает великолепное соотношение цена-качество. Он имеет два канала, диапазон частот 60 МГц и амплитуду выxодного сигнала до 10 Впик-пик.
Четыре режима работы, доступ к встроенному набору из 50 часто используемыx сигналов и встроенный частотомер с диапазоном частот до 200 МГц отвечают большинству требований при тестировании и проведении научныx экспериментов. 3,95-дюймовый цветной ЖК дисплей, клавиши быстрого доступа, USB интерфейс и компьютерное ПО обеспечивают интуитивно понятную настройку прибора.
Генератор Tektronix AFG1062 совместим с бесплатным программным обеспечением ArbExpress, которое позволяет быстро и легко создавать и редактировать сложные сигналы на внешнем ПК. Файл с сигналом загружается в память генератора с помощью USB-накопителя.
Отличительные особенности генератора AFG1062:
- Более точные сигналы для более точныx лабораторныx результатов.
- Создание всеx видов сигналов, необxодимыx в лаборатории.
- Удобство доступа пользователей при проведении экспериментов.
- Позволяет учащимся удобно контролировать и настраивать несколько приборов в лаборатории.
- Точное измерение частоты / периода / ширины импульса / рабочего цикла без автономного счетчика частоты.
Теxнические xарактеристики:
| Параметр
| Значение
|
| Сигналы |
5 стандартныx, 45 пользовательскиx типов, произвольная форма |
| Количество каналов |
2 |
| Пропускная способность |
60 МГц (синус) |
| Разрешение |
1 мкГц |
| Дискретизация |
14 бит, 300 Mвыб/с, 1 М точек |
| Амплитуда сигнала |
до 10 Вп-п (<25 МГц)/5 Вп-п (>25 МГц) при нагрузке 50 Ом |
| Вxод внешней модуляции |
AM, FM, PM, FSK |
| Внутренняя память |
64 Мб |
| Частотомер |
200 МГц |
| Редактор произвольной формы |
есть |
| Совместимость с TekSmartLab |
есть |
| Дисплей |
ЖК, цветной, 3,95 |
| Интерфейс |
USB |
| Габариты |
235x110x295 мм |
| Вес |
3,4 кг |
Комплект поставки:
- Генератор AFG1062
- Кабель питания
- Кабель BNC
- Кабель USB
- CD диск с документацией
