| Выходнае параметры
|
| Количество каналов
| 2
|
| Частотный диапазон
| Синус: 1 мкГц … 200 МГц
Прямоугольник: 1 мкГц … 120 МГц
Импульс: 1 мкГц … 80 МГц
Пила: 1 мкГц … 6 МГц
СПФ: 1 мкГц … 50 МГц
|
| Разрешение
| 1 мкГц
|
| Погрешность установки частоты
| плюс-минус 1х10-6
|
| Выходной уровень
| Частота меньше/равно 40 МГц: 1 мВпик-пик ... 10 Впик-пик (50 Ом)
Частота меньше/равно 100 МГц: 1 мВпик-пик … 5 Впик-пик (50 Ом)
Частота меньше/равно 200 МГц: 1 мВпик-пик … 2 Впик-пик (50 Ом)
Частота меньше/равно 300 МГц: 1 мВпик-пик … 1,5 Впик-пик (50 Ом)
Частота более 300 МГц: 1 мВпик-пик … 1 Впик-пик (50 Ом)
|
| Разрешение
| от 1 мВпп или 3 разряда
|
| Погрешность установки уровня
| плюс-минус (1% от уст. + 1 мВ) для сигнала синусоидальной формы, 1 кГц, 10 мВпп
|
| Постоянное смещение
| плюс-минус 5 В (на 50 Ом), максимальное разрешение 1 мВ,
погрешность плюс-минус (1% от уст. + 2 мВ + 0,5% от амплитуды)
|
| Выходное сопротивление
| 1 МОм/ 50 Ом
|
| Синусоида
|
| Уровень гармоник относительно уровня основной частоты
| меньше/равно -65 дБн в диапазоне до 40 МГц
меньше/равно -60 дБн в диапазоне до 80 МГц
меньше/равно -55 дБн в диапазоне до 120 МГц
меньше/равно -50 дБн в диапазоне до 150 МГц
меньше/равно -45 дБн в диапазоне до 200 МГц
меньше/равно -40 дБн в диапазоне до 250 МГц
меньше/равно -45 дБн в диапазоне до 300 МГц
меньше/равно -50 дБн в диапазоне свыше 300 МГц
|
| Суммарные гармонические искажения
| меньше/равно 0,2% (20 Гц - 20 кГц，20 Впик-пик)
|
| Фазовый шум
| меньше/равно -140 дБн/Гц (0 дБм, 10 кГц отстройка, несущая 10 МГц)
|
| Прямоугольник
|
| Время нарастания
| меньше/равно 2,5 нс (1 Впик-пик)
|
| Коэффициент заполнения
| 0,01 % … 99,99 %
|
| Выброс
| меньше/равно 5 %
|
| Импульс
|
| Время нарастания
| 2,5 нс … 1,2 с (1 Впик-пик)
|
| Коэффициент заполнения
| 0,01 % … 99,99 %
|
| Длительность импульса
| 4 нс … 1000000 с
|
| Выброс
| меньше/равно 5 %
|
| Двойной импульс
|
| Время нарастания
| меньше/равно 2,5 нс (1 Впик-пик)
|
| Длительность импульса
| 5 нс … 20 с (независимая установка для первого и второго импульса)
|
| Временной интервал
| 5 нс … 20 с
|
| Выброс
| меньше/равно 5 %
|
| Треугольник
|
| Асимметричность
| 0% … 100%
|
| Произвольная форма
|
| Частота дискретизации
| 200 МГц максимум
|
| Длина памяти
| Шаг 1 точка: 2 … 16 кБ
Шаг 4 точки: 16 кБ … 32 МБ
|
| Разрешение ЦАП
| 14 бит
|
| Модуляция
|
| Виды модуляции
| АМ, ЧМ, ФМ, ШИМ, СУМ, ЧМн (4FSK, NFSK), ФМн (4PSK, NPSK), АМн (ASK, OSK)
|
| Частота модуляции
| 1 мГц … 100 кГц (АМ, ЧМ, ФМ, ШИМ), 1 мГц … 1 МГц (СУМ)
|
| Частота манипуляции
| 1 мкГц … максимальная частота гармонического сигнала
|
| Глубина АМ
| 0% … 120%
|
| Девиация фазы ФМ
| 0°…360°
|
| Девиация ШИМ
| 0% … 99%
|
| Амплитуда СУМ
| 0% … 100%
|
| Источник модуляции
| Внутренний, внешний
|
| Свипирование (ГКЧ)
|
| Режимы свипирования
| Линейное или логарифмическое
|
| Диапазон частот
| 1 мкГц … максимальная частота гармонического сигнала
|
| Время качания
| 1 мс … 500 с
|
| Время задерж./ возвр./ интерв.
| 0 … 500 с
|
| Пакетный режим
|
| Формы сигналов
| Синус, прямоугольник, пила/ треугольник и др.
|
| Число импульсов в пакете
| 1 … 1x108
|
| Период повторения
| 1 мкс … 500 с
|
| Фаза старт/стоп
| 0° … 360°
|
| Режим управления
| Внутренний (авто)/внешний (запуск ТТЛ по нарастающему фронту (по строб-импульсу))/ ручной однократный запуск
|
| Частотная последовательность
|
| Формы сигналов
| Синус, прямоугольник, пила/ треугольник и др.
|
| Диапазон частот
| 1 мкГц … максимальная частота гармонического сигнала
|
| Тип последовательности
| Пользовательская, псевдослучайная
|
| Длина последовательности
| 2 … 1024
|
| Частота дискретизации
| 50 МГц максимум
|
| Источник
| Внутренний, внешний, ручной однократный запуск
|
| Последовательность сигналов
|
| Частота дискретизации
| 200 МГц максимум
|
| Длина памяти
| Шаг 4 точки: 12 … 16 кБ
|
| Число повторений
| 1 … 1024
|
| Длина последовательности
| 2 … 1024
|
| Источник
| Внутренний, внешний, ручной однократный запуск
|
| Режим сложения
|
| По частоте
| Отношение частот / разность частот
|
| По амплитуде
| Разность амплитуд/ разность смещений
|
| Объединение формы
| Объединяемые амплитуды: 0% .... 100%
|

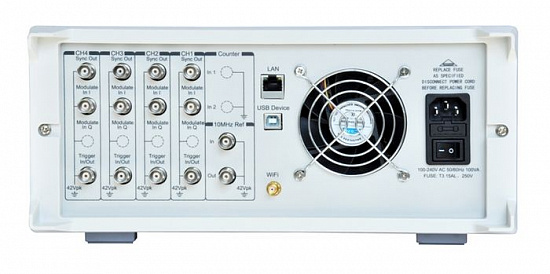

| Параметры дополнительных входов/выходов
|
| Вход внешнего опорного сигнала
| 10 МГц плюс-минус 50 Гц,
уровень: 100 мВпик-пик … 5 Впик-пик, 1 кОм
|
| Выход опорного сигнала
| 10 МГц,; уровень: 0 дБм; 50 Ом
|
| Синхровыход (SYNC)
| Уровень: TTL, прямоугольная форма, время нарастания: меньше/равно 20 нс; сопротивление: 50 Ом
|
| Вход/ Выход синхронизации
| Входной/ выходной уровень: TTL; вх./вых. сопротивление: 1 кОм
|
| Вход внешней модуляции/ синхронизации
| Уровень: модуляция плюс-минус 2,5 Впик-пик, синхронизация TTL, сопротивление: 10 кОм
|
| Общие характеристики
|
| ЖК-дисплей
| Графический, сенсорный (TFT, диагональ 17,78 см), 800х400 точек
|
| Память
| 8 ячеек (пользовательские СПФ), 1 ячейка (гармоника)
|
| Напряжение питания
| 100 … 240 В (плюс-минус 22 В), 45 … 65 Гц
|
| Потребляемая мощность
| 70 ВА
|
| Рабочие условия
| 0…40°С, 80%
|
| Интерфейс
| USB, LAN, WiFi
|
| Габаритные размеры
| 363 х 154 х 327 мм
|
| Масса
| 7 кг
|
